Ürün ayrıntıları:
|
| Ürün: | 6,2 inç TFT | Karar: | 1024x600 Piksel |
|---|---|---|---|
| Model NO.: | SFTO620BH-7180AN | Yüzey Parlaklığı: | 1000 cd/m2 (nits) |
| dokunmatik ekran: | Olmadan | Görüntüleme yönü: | IPS, tam görüş açısı |
| PIN numarası: | 50 PIN | Bağlantı: | ZIF |
| Arabirim: | RGB 24 bit | LED Ömrü: | 40.000 saat |
| Anahat boyutu: | 143,37(G)×87,13(Y)×2,56(Y) (mm) | Tepe:: | -30°C ila +80°C |
| Etkin Alan: | 137,47(G) x 77,23(Y) (mm) | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 6.2 inçlik TFT LCD Ekranı,1024*600 TFT LCD ekranı,Otomotiv IPS ekran paneli |
||
6.2 Inch 1024*600 IPS TFT LCD RGB Arayüzü Ürün Tanıtımı
1024 * 600 düzeni, yaygın bir 16:9 ekran nokta matrisidir. Yüksek çözünürlüğü nedeniyle, 1024 * 600 nokta matris ekranları çeşitli uygulama senaryolarında benzersiz avantajlara sahiptir.
Endüstriyel otomasyon ve kontrol sistemleri, tıbbi ekipman, uçak ve tren gibi ulaşım araçlarının kokpitleri gibi farklı uygulama senaryolarında,ve bazı yüksek kaliteli tüketici elektronik ürünleri, 1024 * 600 nokta matris ekranlarının yüksek çözünürlüklü özelliği daha net görsel çıkış sağlayabilir ve profesyonel alanların görüntü kalitesi için yüksek gereksinimlerini karşılayabilir.Teknolojinin ilerlemesi ve maliyetlerin azalması ile, bu nokta matris görüntüleme teknolojisinin daha fazla alanda uygulanacağı ve teşvik edileceği bekleniyor.
Bu model SFTO620BH-7180AN, 6.2 inçlik bir ekran ekranına, 1024 * 600 nokta matrisine sahiptir ve kullanıcıların farklı açılardan mükemmel bir görsel deneyim yaşamasına izin veren IPS teknolojisini kullanır.Çalışma voltajı sadece 3V-3.6V, tipik olarak 3.3V voltajı ve 1000nits yüzey parlaklığı ile. Kullanıcılar insan-bilgisayar etkileşimi etkisini artırmak için ekranına RTP veya CTP ekleyebilirler.
|
Özellikleri
|
Boyut | 6.2 inç |
| Karar | 1024 ((uzak) * 600 (( dikey) | |
| Arayüz | 24 bit RGB | |
| Bağlantı tipi | Bağlantı | |
| Renk Derinliği | 16.7M | |
| Teknoloji türü | a-Si | |
| Piksel mesafesi (mm) | 0.13425x0.12872 | |
| Piksel Yapılandırması | RGB Dikey Çizgi | |
| Ekran Kipi | Normalde siyah. | |
| LCD Sürücü IC | - | |
| Görme Yönü | IPS, tüm bakış açıları | |
| Gri ölçekli ters yön | Hepsi | |
|
Mekanik
|
LCM (W x H x D) (mm) | 143.37 çarpı 87.13 çarpı 2.56 |
| Etkin Alan ((mm) | 137.472 x 77.232 | |
| TSP ile / TSP olmadan | TSP olmadan | |
| Ağırlık (g) | TBD | |
| LED numaraları | 20LED |
6.2 Inch 1024*600 IPS TFT LCD RGB Arayüz Ürün Çizimi
Arayüz Pin Açıklaması
| Pin. Hayır. | Simge | Görev |
| 1,2 | VLED+ | LED arka aydınlatma gücü (Anod) |
| 3,4 | VLED- | LED arka aydınlatma gücü (katod) |
| 5 | GND | Güç zemini |
| 6 | NC | Bağlantı yok |
| 7 | DVDD | Dijital Güç |
| 8 | NC | Bağlantı yok |
| 9: | DE | Veri etkinleştirme sinyali. |
| 10 | VSD | Dikey senkronizasyon girişi. |
| 11 | HSD | Yatay senkronizasyon girişi. |
| 12-19 | B7-R0 | Mavi Veriler |
| 20-27 | G7-G0 | Yeşil Veriler |
| 28-35 | R7-R0 | Kırmızı Veriler |
| 36 | GND | Toprak |
| 37 | DCLK | Sıfırlama sinyali |
| 38 | GND | Ekran açık/kapalı |
| 39 | SHLR | Sol veya Sağ Ekran Kontrolü |
| 40 | UPDN | Yukarı / Aşağı Ekran Kontrolü |
| 41 | NC | Bağlantı yok |
| 42 | NC | Bağlantı yok |
| 43 | VPP | OTP Gücü ((+7.8V) |
| 44 | RSTB | Küresel sıfırlama düğmesi. Sıfırlama durumuna girmek için aktif düşük. OTP sıfırlama Dayanıklılık için bir RC sıfırlama devresine bağlanmayı öneriyor. Normalde yüksek çek. (R = 10KΩ, C = 1μF) |
| 45 | SCL | OTP Seri saat girişi |
| 46 | NC | Bağlantı yok |
| 47 | NC | Bağlantı yok |
| 48 | GND | Güç zemini |
| 49 | SDA | OTP Seri veri girişi |
| 50 | CS | OTP Çip seç pin |
Mutlak Maksimum Reytingler
| Ürün | Simge | MIN | Max | Birim |
| Güçlendirme Voltajı | VDD | - 0 oldu.3 | 5.0 | V |
| Giriş sinyali voltajı | Vin | - 0 oldu.3 | VDD+0.3 | V |
| Mantıksal Çıkış Voltajı | VOUT | - 0 oldu.3 | VDD+0.3 | V |
| Çalışma sıcaklığı | TOPR | -30 | 80 | °C |
| Depolama sıcaklığı | TSTG | -30 | 80 | °C |
Araba Yönlendirme Arkaplan Işığı
| Ürün | Simge | MIN | TYP | Max | Birim |
| LED akımı | Eğer | - | 100 | - | mA |
| Güç tüketimi | - | - | mW | ||
| LED Voltajı | VF | - | 24 | - | V |
| LED ömrü | WBL | 25000 | - | Saat. |

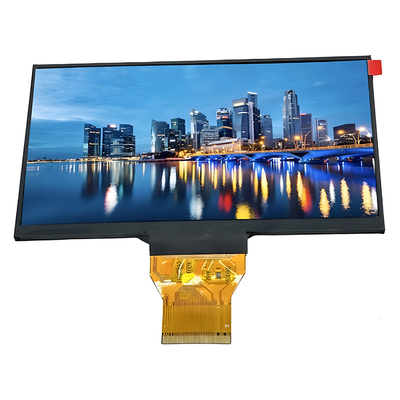

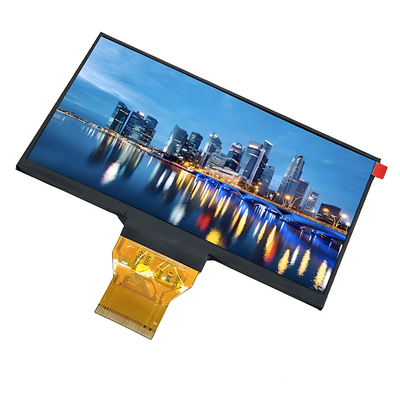

6.2 Inch 1024*600 IPS TFT LCD RGB Arayüzü Ürün Görüntüsü
Güvenilirlik Testleri
| Test Ürünü |
Test Durumu |
Denemeden sonra denetim |
| Yüksek sıcaklıkta çalışma | 86 saat boyunca 85°C |
Test tamamlandıktan sonra, test edilen LCD numuneleri, işlevsel ve görsel incelemeden önce 2-4 saat veya daha uzun süre normal bir iç sıcaklık ve nem ortamına yerleştirilmelidir.Örneklerin aşağıdaki kusurlara sahip olmasına izin verilmez:: 2Her test edilen modül sadece test projelerinden biri için kullanılabilir. |
| Düşük Sıcaklıkta Çalışma | -30°C. 96 saat. | |
| Yüksek sıcaklıkta depolama | 86 saat boyunca 85°C | |
| Düşük Sıcaklıkta Depolama | -30°C. 96 saat. | |
| Yüksek Sıcaklık İşlemi Nem İşlemi | 60°C,% 90RH 72 saat | |
| Isı Şoku | -10°C (yaklaşık 30 dakika) ~+25°C (yaklaşık 5 dakika) ~+60°C (yaklaşık 30 dakika) 10 döngü boyunca | |
| titreşim testi (çalışma yok) |
Sıklık: 10~55Hz Amplituda:1.0 mm süpürme süresi: 11 dakika Test süresi: X, Y, Z'nin her yönü için 6 döngü |
|
| Statik elektrik testi | Dokunma ±4KV, hava dokunuşu ±8KV |
