Ürün ayrıntıları:
|
Ürün: | 2.4 inç IPS TFT LCD | Karar: | 240*320 piksel |
---|---|---|---|
dokunmatik ekran: | Olmadan | Görüntüleme yönü: | IPS, Tüm Görüş Açıları |
Arabirim: | SPI | PIN numarası: | 10 pin (24 pin isteğe bağlı) |
Bağlantı: | Eklenti | Yüzey Parlaklığı: | 400 cd/m2 (Özelleştirilebilir) |
Sürücü IC: | ST7789V | LED Ömrü: | 40.000 saat |
Çalışma sıcaklığı.: | -20°C ila +70°C | uyma: | REACH ve RoHS Uyumlu |
Vurgulamak: | TFT 2.4 Inç Ekran,65K tam renkli ekran,240*320 Piksellik TFT Ekranı |
SPI arayüzü 2.4 inç TFT LCD Ürün Tanıtımı
2.4 inçlik TFT LCD ekranı, yüksek çözünürlüklü, canlı renkler ve hızlı yanıt hızına sahip yaygın bir aktif matris LCD ekran cihazıdır.Endüstriyel kontrol alanlarıTüketici elektroniği alanında, 2.4 inçlik TFT LCD ekranları akıllı giyilebilir cihazlarda, taşınabilir oyun konsollarında, akıllı ev kontrol panellerinde ve diğer ürünlerde yaygın olarak kullanılır.Tam renkli ve geniş görüntüleme açısı, tüketicilerin ekran efektleri için taleplerini karşılar.
2240 × 320 piksel çözünürlüğü olan.4 inç IPS TFT ekranı net bir görüntü gösterimi sağlar. Sürücü IC'si ST7789V'dir ve birden fazla arayüzü ve yüksek renk derinliğini destekler.Bu model SFTO240JY-7179AN bir SPI arayüzüne sahiptir ve 400cd / m 2 bir parlaklığa ulaşabilirFarklı aydınlatma koşullarına uyarlanır. IPS teknolojisini benimserek, her açıdan iyi bir görsel deneyimi sağlayan neredeyse 180 ° tam görüş alanı sağlar.Ürün -20 °C ve 70 °C arasında çalışabilir ve çeşitli çevresel koşullara uyarlanabilir-30 °C ve 80 °C arasında saklanabilir, bu da uzun süreli depolamanın performansını etkilememesini sağlar.
Özellikleri
Ürün | Spesifikasyon | Birim |
Ekran Kipi | Normalde Siyah, İletişim | / |
Görme Yönü | Hepsi | / |
Renkler | 262K. | / |
Sürücü IC | ST7789 | / |
Arayüz Tipi | 4 Hat SPI | / |
Boyut Çizelgesi | 42.72 ((W) x 59.46 ((H) x 2.34 ((T) |
mm |
Etkin Alan | 36.72 ((W) x 48.96 ((H) |
mm |
Karar | 240 RGB ((H) x 320 ((V) | piksel |
Pixel Pitch | 0.153 ((W) x 0.153 ((H) |
mm |
Çizim
Arayüz Pin Açıklaması
Pin. Hayır. |
Simge | Açıklama |
1 | GND | Toprak |
2 |
RS |
Kaydet pin seç, RS= ̇ 1 ̇: Verileri göster. RS = √0 √: Komut verileri. |
3 | CS |
Çip seç pin ((Low ✓ etkinleştir) |
4 | SCL | Serial saat iğnesi. |
5 | SDA | Seri veri girişi/çıkışı |
6 | Dönüştür | LCM Reset Pin |
7 | VCC | Analog için güç kaynağı (2.8V-3.3V) |
8 | GND | Toprak |
9 | LED+ | Arka ışık anodu |
10 | LED- | Arka ışık katodu |
Şematik Şema
Mutlak Maksimum Reytingler
Parametreler | Simge | Min. | En fazla. | Birim |
Mantıksal Güçlendirme Voltajı | IOVCC | - 0 oldu.3 | 4.6 | V |
Analog besleme voltajı | VCC | - 0 oldu.3 | 4.6 | V |
Çalışma sıcaklığı | Yukarı | - 20 | 70 | °C |
Depolama sıcaklığı | Tst | -30 | 80 | °C |
Nemlilik | RH |
- Hayır. |
% 90 (max60C) | RH |
Elektriksel Özellikler
Parametreler | Simge | Min. | Tip | En fazla. | Birim |
Mantıksal Güçlendirme Voltajı | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
Analog besleme voltajı | VCC | 2.6 | 2.8 | 3.3 |
- Hayır. |
Girdi akımı | Bilmiyorum. |
- Hayır. |
20 |
- Hayır. |
mA |
Arka ışık özellikleri
Ürün | Simge | Min. | Tip | En fazla. | Birim |
İleri Voltaj | Vf | 3.0 | 3.2 | 3.4 | V |
İleri Akım | Eğer |
- Hayır. |
80 |
- Hayır. |
mA |
Çalışma ömrü |
- Hayır. |
- Hayır. |
40000 |
- Hayır. |
Saatler. |
Optik özellikleri
Parametreler | Simge | Durum | - Min. | Tipik. | - Max. - Hayır. | Birim | |
Görme açısı Aralık |
Yatay | Θ3 |
CR>10 |
70 | 80 | - | Deg. |
Θ9 | 70 | 80 | - | Deg. | |||
Dikey | Θ12 | 70 | 80 | - | Deg. | ||
Θ6 | 70 | 80 | - | Deg. | |||
Kontrast oranı | CR | Θ = 0.. | 1000 | 1500 | - | ||
İletişim | Tr | 4 | 4.65 | % | |||
Renk aralığı | CG | 65 | 70 | % | |||
Çoğaltma Renk
|
Kırmızı | Rx |
Θ = 0.. |
0.632 | 0.652 | 0.672 | |
Ry | 0.302 | 0.322 | 0.342 | ||||
Yeşil | Gx | 0.256 | 0.276 | 0.296 | |||
Gy | 0.562 | 0.582 | 0.602 | ||||
Mavi | Bx | 0.121 | 0.141 | 0.161 | |||
- Evet. | 0.071 | 0.091 | 0.111 | ||||
Beyaz Renklilik | Wx | Θ = 0.. | 0.287 | 0.307 | 0.327 | ||
Wy. | 0.314 | 0.334 | 0.354 | ||||
Yanıt Zamanı | Tr + Tf | Ta=25.C Θ=0.. | 35 | 45 |
ms |

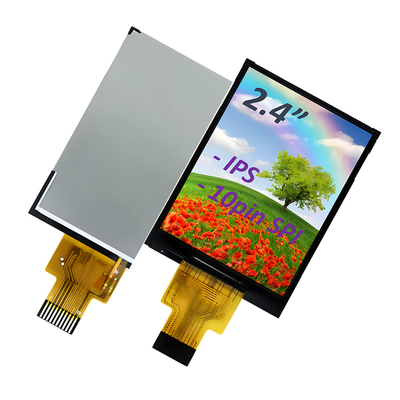

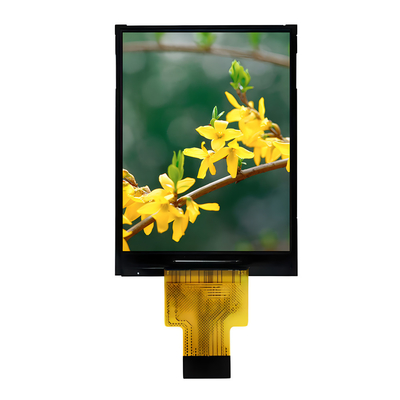

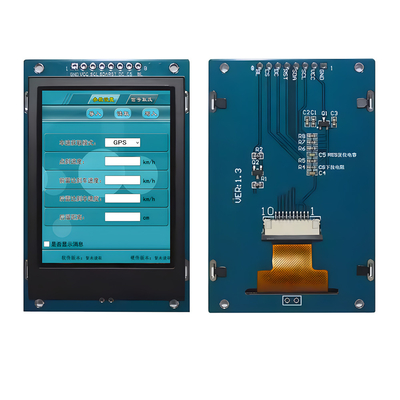

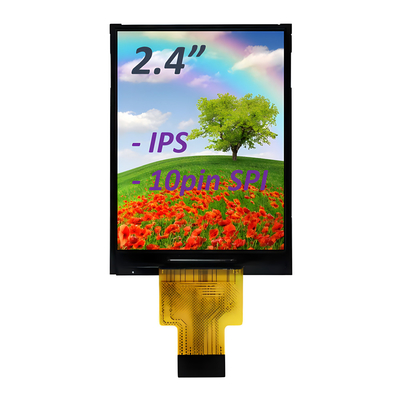

Ürün Fotoğrafı
Çevre / Güvenilirlik Testleri
- Hayır. | Test Ürünü | Durum | Yorumlar |
1 | Yüksek sıcaklıkta çalışma | Ts= +80°C, 240 saat |
Not 1 IEC60068-2-2, GB2423. 2-89 |
2 | Düşük Sıcaklıkta Çalışma | Ta = -30 ° C, 240 saat | Not 2 IEC60068-2-1 GB2423.1-89 |
3 | Yüksek sıcaklıkta depolama | Ta= +80°C, 240 saat | IEC60068-2-2 GB2423. 2-89 |
4 | Düşük Sıcaklıkta Depolama | Ta = -30 ° C, 240 saat | IEC60068-2-1 GB/T2423.1-89 |
5 | Yüksek Sıcaklık ve Nemli Depolama | Ta= +60°C,% 90 RH maksimum, 160 saat |
IEC60068-2-3 GB/T2423.3-2006 |
6 | Termal şok (işlemem) | -30°C 30 dakika ~ +80°C 30 dakika Değişim süresi: 5 dakika, 30 Döngü |
Soğuktan başla. sıcaklık, son olarak Yüksek sıcaklık IEC60068-2-14, GB2423.22-87 |
7 |
Elektrostatik boşaltma (işlem) |
C=150pF, R=330 Ω, 5 puan/panel Hava:±8KV, 5 kez; Temas: ±4KV, 5 zaman; (çevre: 15°C ~ 35°C, 30% ~ 60%, 86Kpa ~ 106Kpa) |
IEC61000-4-2 GB/T17626.2-1998 |
8 |
titreşim (İşlemsiz) |
Frekans aralığı: 10 ~ 55Hz, Vuruş: 1.mm tarama: 10Hz~55Hz~10Hz X.Y.Z. her yönü için 2 saat. (paketin durumu) |
IEC60068-2-6 GB/T2423.5-1995 |
9 | Şok (işlememesi) |
60G 6ms, ± X, ± Y, ± Z Her yön için 3 kez |
IEC60068-2-27 GB/T2423.5-1995 |
10 | Paket düşme testi |
Yüksekliği: 80 cm, 1 köşesi, 3 kenarı, 6 yüzey |
IEC60068-2-32 GB/T2423.8-1995 |
Tesisler ve Sertifikalar
