Ürün ayrıntıları:
|
| Ürün: | 1.77 inçlik TFT LCD | Karar: | 128*160 Piksel |
|---|---|---|---|
| dokunmatik ekran: | Olmadan | Görüntüleme yönü: | saat 12 |
| Arabirim: | SPI 4 hatları | PIN numarası: | 14 |
| Bağlantı: | Eklenti | Yüzey Parlaklığı: | 300 cd/m2 (Kustomlaştırılabilir) |
| Sürücü IC: | ST7735 | LED Ömrü: | 40.000 saat |
| Çalışma sıcaklığı.: | -20°C ila +70°C | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | SPI Seriel Arayüzlü TFT LCD Ekranı,262K Tam Renkli TFT LCD Ekran,1.77 inçlik TFT LCD ekranı |
||
** Veritabanı İndir **
SFTO177JY-7189AN Spesifikasyon.pdf
Bu ürün hakkında: En düşük fiyat garantisi 1.77 inç TFT LCD
1.77 inçlik TFT LCD, orta boyutlu ve yüksek performansıyla pazarın minyatürleştirme, düşük güç tüketimi ve yüksek çözünürlüklü ekran talebini karşılar.Taşınabilir elektronik cihazlar ve diğer alanlarda açık pazar avantajlarına sahiptir.Endüstri ve sağlık gibi profesyonel alanlarda benzersiz değerini gösterirken.77 inçlik TFT LCD, araçların çalışma durumunu ve parametrelerini göstermek için yaygın olarak kullanılırBu ekran, otomasyon kontrol sistemleri için bir arayüz olarak da kullanılabilir.Gerçek zamanlı veri izleme ve operasyonel geri bildirim sağlamak.
Genellikle kullanılan sürücü çipi, SPI arayüzünü destekleyen ve çeşitli sistemlere entegre edilmesi kolay ST7735S'dir.farklı iç ve dış ışık koşullarına uygunGenellikle tekdüze arka ışık etkisi sağlamak için 2 LED ışığı ile donatılır.
Şirketimiz bu tür ürünlerde mutlak bir maliyet avantajına sahiptir ve müşterilere sektördeki en düşük fiyatlarla yüksek kaliteli ürünler sunmayı garanti eder.
Özellikleri
| Ürün | Spesifikasyon | Birim |
| Ekran Kipi | Normalde Siyah, İletişim | / |
| Görme Yönü | Saat 12'de. | / |
| Renkler | 262K. | / |
| Sürücü IC | ST7735 | / |
| Arayüz Tipi | 4 Hat SPI | / |
| Boyut Çizelgesi | 34.00 ((W) x 42.94 ((H) x 2.28 ((T) |
mm |
| LCD Aktif Alanı | 28.032 ((W) x 35.04 ((H) |
mm |
| Karar | 128 RGB ((H) x 160 ((V) | piksel |
| Pixel Pitch | 0.219 ((W) x 0.219 ((H) |
mm |
Çizim
Arayüz Pin Açıklaması
|
Pin. Hayır. |
Simge | Açıklama |
| 1 | NC | Bağlantı yok. |
| 2 | GND | Toprak |
| 3 | LEDK | Arka ışık katodu |
| 4 | LEDA | Arka ışık anodu (3.0V-3.4V) |
| 5 | GND | Toprak |
| 6 | Dönüştür | LCM Reset Pin |
|
7 |
D/C |
Kaydet pin seç D/C= ̇ 1 ̇: Verileri göster. D/C = √0 √: Komut verileri. |
| 8 | SDA | Seri veri girişi / çıkışı. |
| 9 | SCL | Serial saat iğnesi. |
| 10 | VCC | Analog için güç kaynağı (2.8V-3.3V) |
| 11 | IOVCC | Arayüz için güç kaynağı ((1.8V-3.3V) |
| 12 | CS |
Çip seç pin ((Low ✓ etkinleştir) |
| 13 | GND | Toprak |
| 14 | NC | Bağlantı yok. |
Şematik Şema
Mutlak Maksimum Reytingler
| Parametreler | Simge | Min. | En fazla. | Birim |
| Mantıksal Güçlendirme Voltajı | IOVCC | - 0 oldu.3 | 4.6 | V |
| Analog besleme voltajı | VCC | - 0 oldu.3 | 4.6 | V |
| Çalışma sıcaklığı | Yukarı | - 20 | 70 | °C |
| Depolama sıcaklığı | Tst | -30 | 80 | °C |
| Nemlilik | RH |
- Hayır. |
% 90 (max60C) | RH |
Elektriksel Özellikler
| Parametreler | Simge | Min. | Tip | En fazla. | Birim |
| Mantıksal Güçlendirme Voltajı | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
| Analog besleme voltajı | VCC | 2.6 | 2.8 | 3.3 |
- Hayır. |
| Girdi akımı | Bilmiyorum. |
- Hayır. |
20 |
- Hayır. |
mA |
Arka ışık özellikleri
| Ürün | Simge | Min. | Tip | En fazla. | Birim |
| İleri Voltaj | Vf | 3.0 | 3.2 | 3.4 | V |
| İleri Akım | Eğer |
- Hayır. |
80 |
- Hayır. |
mA |
| Çalışma ömrü |
- Hayır. |
- Hayır. |
40000 |
- Hayır. |
Saatler. |
Optik özellikleri
| Ürün | Simge | Durum | - Min. | Tipik. | - Max. - Hayır. | Birim |
| Yanıt süresi | Tr+Tf | θ = 0° |
- |
30 | 60 | ms |
| Kontrast oranı | CR | θ = 0° | 200 | 300 |
- |
|
|
Görme açısı |
Yukarı | CR ̇10 | 40 | 45 | - |
deg. |
| Alt taraf | CR ̇10 | 15 | 20 | - | ||
| Soldan | CR ̇10 | 40 | 45 | - | ||
| Doğru. | CR ̇10 | 40 | 45 | - | ||
|
CF Rengi Renklilik (CIE)
|
Wx |
θ = 0° |
- 0 oldu.02 |
0.308 |
+0.02 |
|
| Wy. | 0.327 | |||||
| Rx | 0.610 | |||||
| Ry | 0.329 | |||||
| Gx | 0.299 | |||||
| Gy | 0.567 | |||||
| Bx | 0.143 | |||||
| - Evet. | 0.111 | |||||
| Çapraz konuşma | ct | % 2 | ||||
| İletişim | Trans | 6.21% | 6.9% |
- |

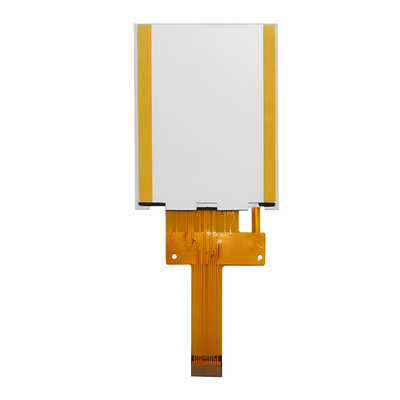

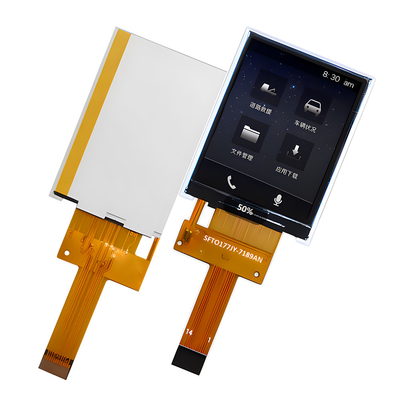

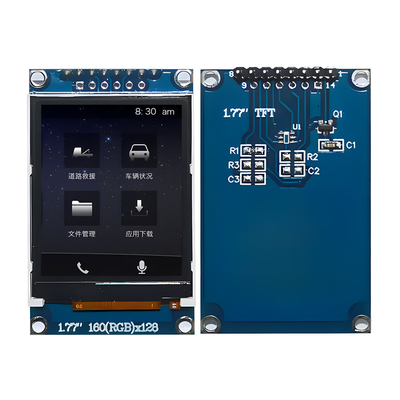

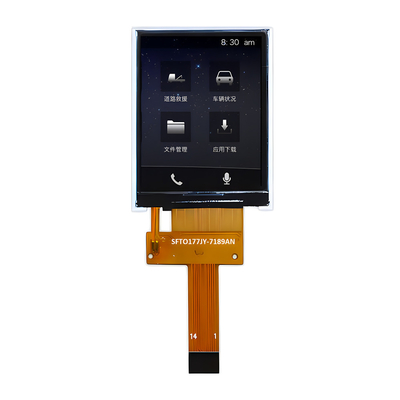

Ürün Fotoğrafı
Çevre / Güvenilirlik Testleri
| - Hayır. | Test Ürünü | Durum | Yorumlar |
| 1 | Yüksek sıcaklıkta çalışma | Ts= +80°C, 240 saat |
Not 1 IEC60068-2-2, GB2423. 2-89 |
| 2 | Düşük Sıcaklıkta Çalışma | Ta = -30 ° C, 240 saat | Not 2 IEC60068-2-1 GB2423.1-89 |
| 3 | Yüksek sıcaklıkta depolama | Ta= +80°C, 240 saat | IEC60068-2-2 GB2423. 2-89 |
| 4 | Düşük Sıcaklıkta Depolama | Ta = -30 ° C, 240 saat | IEC60068-2-1 GB/T2423.1-89 |
| 5 | Yüksek Sıcaklık ve Nemli Depolama | Ta= +60°C,% 90 RH maksimum, 160 saat |
IEC60068-2-3 GB/T2423.3-2006 |
| 6 | Termal şok (işlemem) | -30°C 30 dakika ~ +80°C 30 dakika Değişim süresi: 5 dakika, 30 döngü |
Soğuktan başla. sıcaklık, son olarak Yüksek sıcaklık IEC60068-2-14, GB2423.22-87 |
|
7 |
Elektrostatik boşaltma (işlem) |
C=150pF, R=330 Ω, 5 puan/panel Hava:±8KV, 5 kez; Temas: ±4KV, 5 zaman; (çevre: 15°C ~ 35°C, 30% ~ 60%, 86Kpa ~ 106Kpa) |
IEC61000-4-2 GB/T17626.2-1998 |
|
8 |
titreşim (İşlemsiz) |
Frekans aralığı: 10~55Hz, Vuruş: 1.mm tarama: 10Hz~55Hz~10Hz X.Y.Z. her yönü için 2 saat. (paketin durumu) |
IEC60068-2-6 GB/T2423.5-1995 |
| 9 | Şok (işlememesi) |
60G 6ms, ± X, ± Y, ± Z Her yön için 3 kez |
IEC60068-2-27 GB/T2423.5-1995 |
| 10 | Paket düşme testi |
Yüksekliği: 80 cm, 1 köşesi, 3 kenarı, 6 yüzey |
IEC60068-2-32 GB/T2423.8-1995 |
