Ürün ayrıntıları:
|
Ürün: | 5 inç IPS TFT CTP ile | Karar: | 720x1280 nokta |
---|---|---|---|
Arabirim: | MIPI | dokunmatik ekran: | PCAP |
Görüntüleme yönü: | IPS Tüm Görme Açıları | PCAP Yapısı: | GFF |
LCD Denetleyici: | ST7703 | CTP Denetleyicisi: | GT911 |
Kapak Camı Ölçüsü: | özelleştirilebilir | PIN numarası: | 30 pim |
Bağlantı: | ZIF FPC | Yüzey Parlaklığı: | 350 cd/m2(sirke) |
LED Ömrü: | 40.000 saat | uyma: | REACH ve RoHS Uyumlu |
Vurgulamak: | TFT 5 Inç Ekranı,Multi Touch PCAP TFT Ekranı,MIPI Arabirimi 5 Inch Ekranı |
5 Inch Muli-touch PCAP TFT Mipi Arayüzü Ürün Tanıtımı
Özellikleri
Ürün | Spesifikasyon | Birim |
Ekran Boyutu | 5.0 | inç |
Piksel sayısı | 720RGB ((H) x 1280 ((V) | Pikseller |
Ekran alanı | 62.10 ((H) x110.40 ((V) | mm |
Pikselleşme | 0.0945 ((H) x0.0945 ((V) | mm |
Çizelge Boyutu | 78.56x135.65x2.95 | mm |
Piksel düzenlemesi | RGB Dikey Şerit | - Hayır. |
Görüntüleme modu | Normalde siyah. | - Hayır. |
Görme Yönü (Göz) | Hepsi | - Hayır. |
Renk Göster | 262K. | - Hayır. |
Parlaklık ((cd/m2) | 350 | nit |
Kontrast oranı | 800:1 | - Hayır. |
Arayüz | MIPI | |
Arkaplan ışığı | LED yan lamba tipi | - Hayır. |
LCM IC | ST7703 | |
CTP IC | GT911 | |
Çalışma sıcaklığı | -20 ~ 70 | °C |
Depolama sıcaklığı | -30~80 | °C |
Çizim
Arayüz Pin tanımı
Kimlik numarası. | Simge | Görev |
1 | NC | NC |
2 | LEDK | LED arka ışık (katot) |
3 | NC | NC |
4 | LEDA | LED arka ışık ((Anod) |
5 | NC | NC |
6 | GND | Toprak |
7 | MIPI_D0N | MIPI DSI diferansiyel verileri |
8 | MIPI_D0P | MIPI DSI diferansiyel verileri |
9 | GND | Toprak |
10 | MIPI D1N | MIPI DSI diferansiyel verileri |
11 | MIPI D1P | MIPI DSI diferansiyel verileri |
12 | GND | Toprak |
13 | MIPI_CLN | MIPI DSI diferansiyel saati |
14 | MIPI_CLP | MIPI DSI diferansiyel saati |
15 | GND | Toprak |
16 | MIPI D2N | MIPI DSI diferansiyel verileri |
17 | MIPI D2P | MIPI DSI diferansiyel verileri |
18 | GND | Toprak |
19 | MIPI_D3N | MIPI DSI diferansiyel verileri |
20 | MIPI_D3P | MIPI DSI diferansiyel verileri |
21-22 | GND | Toprak |
23 | NC | NC |
24 | GND | Toprak |
25 | TE | Çerçeve senkronizasyonu sinyali |
26 | Dönüştür | Dış sıfırlama girişi |
27 | IOVCC ((1.8V) | Güç kaynağı 1.8V |
28 | VDD ((2.8V) | Güç kaynağı 2.8V |
29-30 | GND | Toprak |
CTP Pin Tanımı
1 | RST | Dokunmatik ekranı sıfırla |
2 | SDA | Dokunmatik ekran veri sinyali |
3 | SCL | Dokunmatik ekran saat sinyali |
4 | INT | Dokunmatik ekran kesinti sinyali |
5 | VDD ((2.8V) | Güç kaynağı 2.8V |
6 | GND | Toprak |
Optik özellik
Ürün | Simge | Durum | Min. | Türü | En fazla. | Birim | |
Beyaz parlaklık (Orta) | Lv |
Θ=0 Normal. İzleme Açı IBL=40mA |
- Hayır. | 350 | - Hayır. | cd/m2 | |
Yanıt süresi | Tr+Tf | - Hayır. | 10 | 15 | ms | ||
Kontrast oranı | CR | 640 | 800 | - Hayır. | - Hayır. | ||
Renk Renklilik (CIE1931) |
Beyaz | Wx | 0.283 | 0.303 | 0.323 | ||
Wy. | 0.303 | 0.323 | 0.343 | ||||
Görme açısı |
Hor. |
İL |
CR≥10 |
- Hayır. | 80 | - Hayır. | |
ΘR | - Hayır. | 80 | - Hayır. | ||||
Ver |
- Evet. | - Hayır. | 80 | - Hayır. | |||
ΘD | - Hayır. | 80 | - Hayır. | ||||
Parlaklık tekdüzeliği | Ortalama | Θ=0 | 80 | 90 | - Hayır. | % | |
Renk aralığı | NTSC | Θ=0 | - Hayır. | 70 | - Hayır. | % | |
Optik Görünüm Yönü | Hepsi |
TFT LCD Özellikleri
Ürün | Simge | - Min. | Tipik. | - Max. - Hayır. | Birim |
Analog besleme voltajı | VDD | 2.4 | 2.8 | 3.3 | V |
Dijital besleme voltajı | VDDI | 1.65 | 1.8 | 3.3 | |
Giriş sinyali Voltajı | HIV | 0.7VDDI | - | VDDI | V |
VIL | GND | - | 0.3VDDI | V |
Arka ışık özellikleri
Ürün | Simge | Min. | Tip | En fazla. | Birim |
LED akımı | İL | - | 30 | 40 | mA |
LED voltajı | VL | - | 16.8 | 19.2 | V |
LED çalışma ömrü | Saat. | - | 20000 | 40000 | Saat |

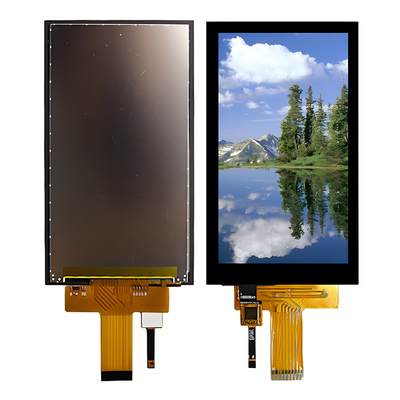

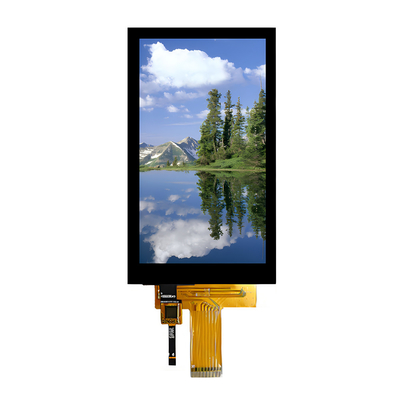

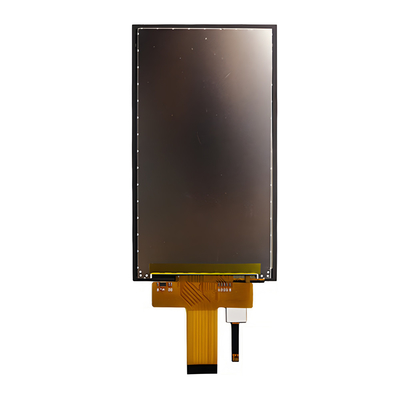

Ürün Görüntüsü
Çevre / Güvenilirlik Testleri
- Hayır. | Test Ürünü | Durum | Yorumlar |
1 | Yüksek sıcaklıkta çalışma | Ts= +70°C, 240 saat |
Not 1 IEC60068-2-2, GB2423. 2-89 |
2 | Düşük Sıcaklıkta Çalışma | Ta= -20°C, 240 saat | Not 2 IEC60068-2-1 GB2423.1-89 |
3 | Yüksek sıcaklıkta depolama | Ta= +80°C, 240 saat | IEC60068-2-2 GB2423. 2-89 |
4 | Düşük Sıcaklıkta Depolama | Ta = -30 ° C, 240 saat | IEC60068-2-1 GB/T2423.1-89 |
5 | Yüksek Sıcaklık ve Nemli Depolama | Ta= +60°C,% 90 RH maksimum, 160 saat |
IEC60068-2-3 GB/T2423.3-2006 |
6 | Termal şok (işlemem) | -30°C 30 dakika ~ +80°C 30 dakika Değişim süresi: 5 dakika, 30 Döngü |
Soğuktan başla. sıcaklık, son olarak Yüksek sıcaklık IEC60068-2-14, GB2423.22-87 |
7 |
Elektrostatik boşaltma (işlem) |
C=150pF, R=330 Ω, 5 puan/panel Hava:±8KV, 5 kez; Temas: ±4KV, 5 zaman; (çevre: 15°C ~ 35°C, 30% ~ 60%, 86Kpa ~ 106Kpa) |
IEC61000-4-2 GB/T17626.2-1998 |
8 |
titreşim (İşlemsiz) |
Frekans aralığı: 10 ~ 55Hz, Vuruş: 1.mm tarama: 10Hz~55Hz~10Hz X.Y.Z. her yönü için 2 saat. (paketin durumu) |
IEC60068-2-6 GB/T2423.5-1995 |
9 | Şok (işlememesi) |
60G 6ms, ± X, ± Y, ± Z Her yön için 3 kez |
IEC60068-2-27 GB/T2423.5-1995 |
10 | Paket düşme testi |
Yüksekliği: 80 cm, 1 köşesi, 3 kenarı, 6 yüzey |
IEC60068-2-32 GB/T2423.8-1995 |
Tesisler ve Sertifikalar
