Ürün ayrıntıları:
|
Ürün: | 2.4 inç IPS TFT LCD | Karar: | 240*320 piksel |
---|---|---|---|
dokunmatik ekran: | Olmadan | Görüntüleme yönü: | 12 saat |
Arabirim: | SPI | PIN numarası: | 10 pin (24 pin isteğe bağlı) |
Bağlantı: | Eklenti | Yüzey Parlaklığı: | 400 cd/m2 (Özelleştirilebilir) |
Sürücü IC: | ST7789V | LED Ömrü: | 40.000 saat |
Çalışma sıcaklığı.: | -20°C ila +70°C | uyma: | REACH ve RoHS Uyumlu |
Vurgulamak: | 2,4 inç TFT LCD ekran,240X320 Piksel TFT LCD Ekranı |
Düşük maliyetli 2.4 inçlik QVGA TFT LCD Ürün Tanıtımı
2240 × 320 piksel çözünürlükte.4 inçlik TFT ekranı net bir görüntü gösterimi sağlar. Sürücü IC'si ST7789V'dir ve birden fazla arayüzü ve yüksek renk derinliğini (262K renk) destekler.Bu model SFTO240JY-7182AN bir SPI arayüzüne sahiptir ve 400cd / m 2 bir parlaklığa ulaşabilirFarklı aydınlatma koşullarına uyarlanabilir. Ürün -20 °C ve 70 °C arasında çalışabilir ve çeşitli çevresel koşullara uyarlanabilir. -30 °C ve 80 °C arasında saklanabilir,Uzun süreli depolamanın performansını etkilememesinin sağlanması.
Bu 2.4 inçlik QVGA TFT ekranı, tıbbi ekipman, endüstriyel kontrol, akıllı evler ve araba navigasyonu gibi çeşitli alanlarda yaygın olarak kullanılmaktadır.Yüksek parlaklıkları (1000 nit'e kadar) ve kontrastları açık havada veya doğrudan güneş ışığında açıkça görülebilmelerini sağlarDüşük maliyet, 2.4 inçlik TFT 240 * 320 nokta matris ürünü SFTO240JY-7182AN'ın önemli bir avantajıdır ve sınırlı bütçeli ancak iyi ekran performansı gerektiren projeler için ideal bir seçimdir.
Geliştiriciler için, ekran ekranları ve geliştirme kitaplıkları için sürücü desteği eşit derecede önemlidir.verimli görüntüleme performansı ve basitleştirilmiş geliştirme süreçleri sağlamak.
Özellikleri
Ürün | Spesifikasyon | Birim |
Model Numarası |
SFTO240JY-7182AN |
/ |
Ekran Kipi | Normalde Siyah, İletişim | / |
Görme Yönü | Saat 12'de. | / |
Renkler | 262K. | / |
Sürücü IC | ST7789 | / |
Arayüz Tipi | 4 Hat SPI | / |
Boyut Çizelgesi | 42.72 ((W) x 59.46 ((H) x 2.34 ((T) |
mm |
Etkin Alan | 36.72 ((W) x 48.96 ((H) |
mm |
Karar | 240 RGB ((H) x 320 ((V) | piksel |
Pixel Pitch | 0.153 ((W) x 0.153 ((H) |
mm |
Çizim
Arayüz Pin Açıklaması
Pin. Hayır. |
Simge | Açıklama |
1 | GND | Toprak |
2 | Dönüştür | LCM Reset Pin |
3 | SCL | Serial saat iğnesi. |
4 |
RS |
Kaydet pin seç RS= ̇ 1 ̇: Verileri göster. RS = √0 √: Komut verileri. |
5 | CS |
Çip seç pin ((Low ✓ etkinleştir) |
6 | SDA | Seri veri girişi |
7 | SDO | Seri veri çıkışı. |
8 | VCC | Analog için güç kaynağı (2.8V-3.3V) |
9 | LED+ | Arka ışık anodu |
10 | LED- | Arka ışık katodu |
Şematik Şema
Mutlak Maksimum Reytingler
Parametreler | Simge | Min. | En fazla. | Birim |
Mantıksal Güçlendirme Voltajı | IOVCC | - 0 oldu.3 | 4.6 | V |
Analog besleme voltajı | VCC | - 0 oldu.3 | 4.6 | V |
Çalışma sıcaklığı | Yukarı | - 20 | 70 | °C |
Depolama sıcaklığı | Tst | -30 | 80 | °C |
Nemlilik | RH |
- Hayır. |
% 90 (max60C) | RH |
Elektriksel Özellikler
Parametreler | Simge | Min. | Tip | En fazla. | Birim |
Mantıksal Güçlendirme Voltajı | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
Analog besleme voltajı | VCC | 2.6 | 2.8 | 3.3 |
- Hayır. |
Girdi akımı | Bilmiyorum. |
- Hayır. |
20 |
- Hayır. |
mA |
Arka ışık özellikleri
Ürün | Simge | Min. | Tip | En fazla. | Birim |
İleri Voltaj | Vf | 3.0 | 3.2 | 3.4 | V |
İleri Akım | Eğer |
- Hayır. |
80 |
- Hayır. |
mA |
Çalışma ömrü |
- Hayır. |
- Hayır. |
40000 |
- Hayır. |
Saatler. |
Optik özellikleri
Ürün | Simge | Durum | - Min. | Tipik. | - Max. - Hayır. | Birim |
Yanıt süresi Çabuk) |
Tr+Tf |
θ= 0 ° |
- |
30 |
- |
Bayan |
Kontrast oranı | CR | θ= 0 ° |
- |
250 |
- |
|
Görme açısı |
Yukarı | CR ̇10 | - | 45 | - |
deg. |
Alt taraf | CR ̇10 | - | 20 | - | ||
Soldan | CR ̇10 | - | 45 | - | ||
Doğru. | CR ̇10 | - | 45 | - | ||
Renk kromatikliği (Sadece ITO ile CF, Işık kaynağı C ışık, CIE 1931)
|
Wx |
θ= 0 ° |
- 0 oldu.02 |
0.308 |
+0.02 |
|
Wy. | 0.325 | |||||
Rx | 0.612 | |||||
Ry | 0.329 | |||||
Gx | 0.299 | |||||
Gy | 0.567 | |||||
Bx | 0.144 | |||||
- Evet. | 0.110 | |||||
NTSC | - | 55 | - | % | ||
Çapraz konuşma | Ct | - | 2 | - | % | |
İletişim | Trans |
- |
5 |
- |
% |

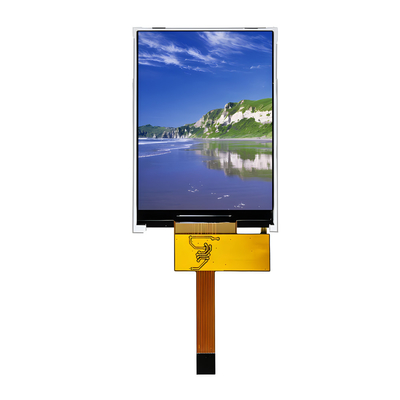

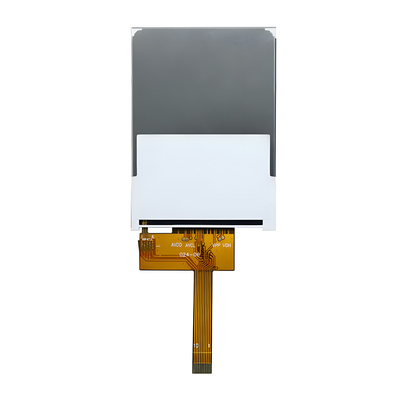

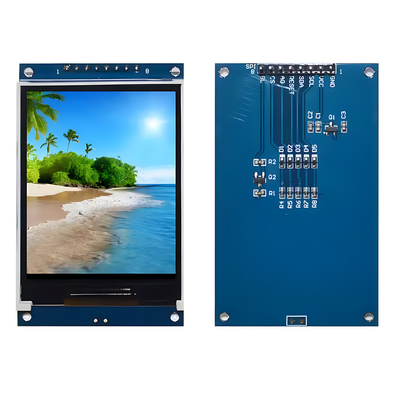

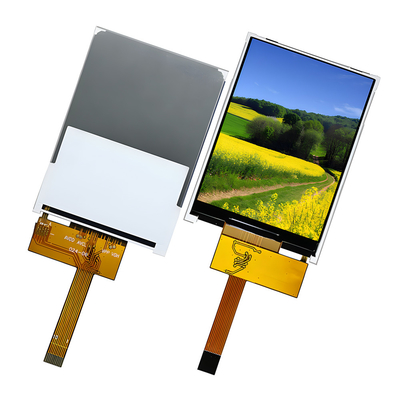

Ürün Fotoğrafı
Çevre / Güvenilirlik Testleri
- Hayır. | Test Ürünü | Durum | Yorumlar |
1 | Yüksek sıcaklıkta çalışma | Ts= +80°C, 240 saat |
Not 1 IEC60068-2-2, GB2423. 2-89 |
2 | Düşük Sıcaklıkta Çalışma | Ta = -30 ° C, 240 saat | Not 2 IEC60068-2-1 GB2423.1-89 |
3 | Yüksek sıcaklıkta depolama | Ta= +80°C, 240 saat | IEC60068-2-2 GB2423. 2-89 |
4 | Düşük Sıcaklıkta Depolama | Ta = -30 ° C, 240 saat | IEC60068-2-1 GB/T2423.1-89 |
5 | Yüksek Sıcaklık ve Nemli Depolama | Ta= +60°C,% 90 RH maksimum, 160 saat |
IEC60068-2-3 GB/T2423.3-2006 |
6 | Termal şok (işlemem) | -30°C 30 dakika ~ +80°C 30 dakika Değişim süresi: 5 dakika, 30 Döngü |
Soğuktan başla. sıcaklık, son olarak Yüksek sıcaklık IEC60068-2-14, GB2423.22-87 |
7 |
Elektrostatik boşaltma (işlem) |
C=150pF, R=330 Ω, 5 puan/panel Hava:±8KV, 5 kez; Temas: ±4KV, 5 zaman; (çevre: 15°C ~ 35°C, 30% ~ 60%, 86Kpa ~ 106Kpa) |
IEC61000-4-2 GB/T17626.2-1998 |
8 |
titreşim (İşlemsiz) |
Frekans aralığı: 10 ~ 55Hz, Vuruş: 1.mm tarama: 10Hz~55Hz~10Hz X.Y.Z. her yönü için 2 saat. (paketin durumu) |
IEC60068-2-6 GB/T2423.5-1995 |
9 | Şok (işlememesi) |
60G 6ms, ± X, ± Y, ± Z Her yön için 3 kez |
IEC60068-2-27 GB/T2423.5-1995 |
10 | Paket düşme testi |
Yüksekliği: 80 cm, 1 köşesi, 3 kenarı, 6 yüzey |
IEC60068-2-32 GB/T2423.8-1995 |
Tesisler ve Sertifikalar
