3.2 inç SPI TFT LCD Ekran 240*320 Piksel ZIF FPC 18 Pin ST7789V/ILI9341 Sürücü IC

3.2 inç SPI TFT LCD Ekran 240*320 Piksel ZIF FPC 18 Pin ST7789V/ILI9341 Sürücü IC
3.2 inç SPI TFT LCD Ekran 240*320 Piksel ZIF FPC 18 Pin ST7789V/ILI9341 Sürücü IC 3.2 inç SPI TFT LCD Ekran 240*320 Piksel ZIF FPC 18 Pin ST7789V/ILI9341 Sürücü IC 3.2 inç SPI TFT LCD Ekran 240*320 Piksel ZIF FPC 18 Pin ST7789V/ILI9341 Sürücü IC 3.2 inç SPI TFT LCD Ekran 240*320 Piksel ZIF FPC 18 Pin ST7789V/ILI9341 Sürücü IC

Büyük resim :  3.2 inç SPI TFT LCD Ekran 240*320 Piksel ZIF FPC 18 Pin ST7789V/ILI9341 Sürücü IC

Ürün ayrıntıları:
Menşe yeri: Shenzhen Çin
Marka adı: SAEF
Sertifika: ISO9001 / ISO14000
Model numarası: SFTO320JY-7178AN
Ödeme & teslimat koşulları:
Min sipariş miktarı: 3 parça
Fiyat: USD3.80 - USD4.60, Price can be Negotiated based on bulk order quantity.
Ambalaj bilgileri: Standart İhracat Paketi
Teslim süresi: 1-5 hafta
Ödeme koşulları: L/C, T/T, Western Union, Paypal
Yetenek temini: Ayda 3000K adet

3.2 inç SPI TFT LCD Ekran 240*320 Piksel ZIF FPC 18 Pin ST7789V/ILI9341 Sürücü IC

Açıklama
Ürün: 3.2" İnç TFT LCD Ekran Karar: 240X320
Görüntüleme yönü: saat 12 Arabirim: 4 hatlı SPI
Anahat boyutu: 54,0(G)x77,4(Y)x2,4(Y)(mm) Etkin Alan: 48.60 ((W) x64.80 (H) (mm)
PIN numarası: 18 pin Bağlantı: FPC fişleri
Yüzey Parlaklığı: 350 cd/m2 (sirke) LED Ömrü: 40.000 saat
sertifika: ISO9001:2015 / ISO1400:2015 uyma: Rohs & Reach Uyumlu
Vurgulamak:

3.2 inç SPI TFT LCD Ekranı

,

18 Pin TFT LCD Ekranı

,

240*320 Piksel TFT LCD Ekranı



Ürün Tanıtımı



3.2 inçlik SPI TFT ekranı, kullanıcılara net bir görsel deneyim sağlayan zengin renk ekranı ve yüksek çözünürlüklü 240 x 320 nokta matris SPI arayüzü ile renkli bir TFT LCD ekranıdır.Çeşitli uygulama senaryoları için uygundur, endüstriyel ekipman, el cihazları, güzellik cihazları, akıllı evler ve tüketici elektronikleri gibi.



Bu 3.2 inçlik SPI TFT SFTO320JY-7178AN modülü, yerleşik bir ST7789V sürücü IC'ye sahiptir; 4 tel SPI arayüzünü destekler ve 2.8V'den 3.3V'ye kadar bir güç kaynağı voltajı (VDD) aralığına sahiptir.-20 °C'den +70 °C'ye kadar sıcaklıklarda çalışabilir, depolama sıcaklık aralığı -30 °C ila +80 °C arasında.



Bu 3.2 inçlik SPI TFT ürünü temelinde, Saef Teknoloji, aşağıdakiler dahil olmak üzere, ancak bunlarla sınırlı olmayan farklılaştırılmış özel çözümler sunar:
Arka ışık özelleştirme: Arka ışığın tipini ve parlaklığını ürün gereksinimlerine göre ayarlayın.
Arayüz özelleştirme: LCD ekran kablosunun yapısını ve arayüzünü belirli donanım platformlarına uyarlamak için değiştirin.
Dokunmatik ekran entegrasyonu: Kullanıcı etkileşim deneyimini artırmak için isteğe bağlı dirençli veya kapasitif dokunmatik ekranlar mevcuttur.





Özellikleri



Ürün: 3.2 inçlik TFT LCD ekranı
Model numarası SFTO320JY-7178AN
Karar: 240x320
Görme yönü: Saat 12'de.
Arayüz: Dört satırlı SPI
Çizelge Boyutu: 54.0(W) x77.4 ((H) x2.4 ((T) ((mm)
Etkin Alan: 48.60 ((W) x64.80 (H) (mm)
Pin Numarası: 18 Pin
Bağlantı: FPC fişleri
Yüzey Parlaklığı: 350 Cd/m2 (nits)
LED ömrü: 40000 Saat
Sertifika: ISO9001:2015 / ISO1400:2015
Uygunluk: Rohs & Reach Uyumlu





Çizim

3.2 inç SPI TFT LCD Ekran 240*320 Piksel ZIF FPC 18 Pin ST7789V/ILI9341 Sürücü IC 0

3.2 inç SPI TFT LCD Ekran 240*320 Piksel ZIF FPC 18 Pin ST7789V/ILI9341 Sürücü IC 1

Elektrik en yüksek değerleri



Ürün

Simge

Min.

En fazla.

Birim

Not:

Güçlendirme voltajı ((VDDI)

V 1.8 3.3 V

-

Güçlendirme voltajı ((VDD)

V 2.8 3.3 V

-

Çalışma sıcaklığı

TOPR - 20 70 °C

-

Depolama sıcaklığı

TSTR -30 80 °C

-





Arka ışık özellikleri



Ürün

Simge

Min.

Tipik

En fazla.

Birim

LED modülü İleri voltaj

VLED 2.9 3.1 3.3 V

LED modülü akımı

İLED

-

90

-

mA

LCD Yüzey Parlaklığı

LS 330 350

-

Cd/m2

LCM Yüzey parlaklığı üniforma

LD 80

-

-

%

LCD güç dağılımı

PLCD

-

0.32

-

W





Arayüz Pin Tanımı



PIN numarası. Simge Açıklama
1 GND

Toprak

2

Dönüştür

- Bu sinyal cihazı sıfırlayacak ve çipin düzgün bir şekilde başlatılması için uygulanmalıdır.

- Sinyal düşük.

3 SCL - Bu iğne seri arayüz saati olarak kullanılıyor.

4

D/C

- 4 satırlı seri arayüzünde veri/komut seçimi pinini göster.

5

CSX

- Çip seçme iğnesi, düşük etkinleştir, yüksek etkinleştir.

6

SDA

SPI arayüzü giriş iğnesi. - Veriler SCL sinyalinin yükselen kenarında kilitlenir. - Kullanılmıyorsa, lütfen bu iğneyi VDDI veya DGND seviyesine sabitleyin.

7

SDO

Veri SCL sinyalinin düşen kenarında çıkıyor.

- Kullanmıyorsanız, bu iğneyi açın.

8 GND

Toprak

9

VDD

Analog, Dijital Sistem ve Booster devresi için güç kaynağı.

10 LEDA

Arka ışık anodu (2.9V-3.3V Tipik:3.1V)

11 LEDK Arka ışık katodu
12 LEDK Arka ışık katodu
13 LEDK Arka ışık katodu
14 LEDK Arka ışık katodu
15 XL Dokunma paneli Mantıksal ayak
16 YU Dokunma paneli Mantıksal ayak
17 XR Dokunma paneli Mantıksal ayak
18 YD Dokunma paneli Mantıksal ayak

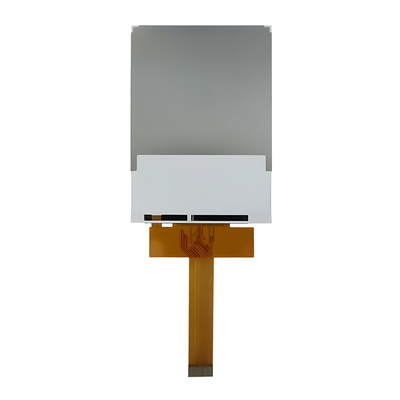

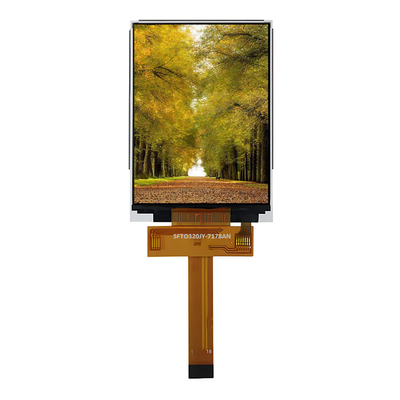

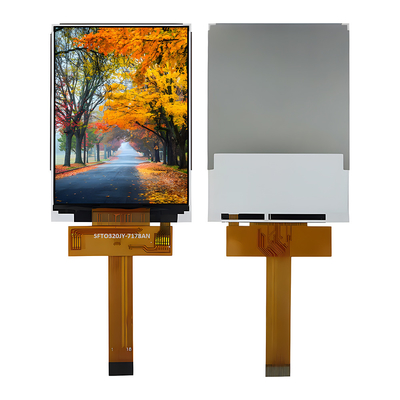

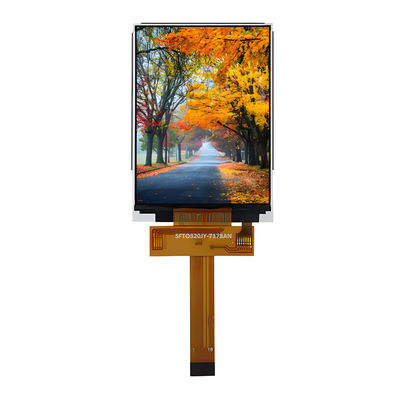

Ürün Görüntüsü

3.2 inç SPI TFT LCD Ekran 240*320 Piksel ZIF FPC 18 Pin ST7789V/ILI9341 Sürücü IC 23.2 inç SPI TFT LCD Ekran 240*320 Piksel ZIF FPC 18 Pin ST7789V/ILI9341 Sürücü IC 33.2 inç SPI TFT LCD Ekran 240*320 Piksel ZIF FPC 18 Pin ST7789V/ILI9341 Sürücü IC 4











Tesisler ve Sertifikalar



3.2 inç SPI TFT LCD Ekran 240*320 Piksel ZIF FPC 18 Pin ST7789V/ILI9341 Sürücü IC 53.2 inç SPI TFT LCD Ekran 240*320 Piksel ZIF FPC 18 Pin ST7789V/ILI9341 Sürücü IC 6
