Ürün ayrıntıları:
|
| Ürün: | 4.3 inçlik TFT ekranı | Karar: | 480x272 |
|---|---|---|---|
| Görüntüleme yönü: | IPS, Tüm Görüş Açıları | Sürücü IC: | ST7283 |
| dokunmatik ekran: | Hayır (RTP ve CTP isteğe bağlı) | PIN numarası: | 40 PIN |
| Bağlantı: | ZIF FPC 46mm | Yüzey Parlaklığı: | 500 cd/m2 (sirke) |
| Çalışma gerilimi: | 3.3V | Arabirim: | RGB |
| Çalışma sıcaklığı.: | 20°C - +70°C | saklama derecesi.: | -30℃ ila +80℃ |
| LED Ömrü: | 40.000 saat | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 4.3 İnç TFT LCD Ekran,480*272 TFT LCD Ekranı,262K TFT LCD Ekranı |
||
PRoduct Giriş

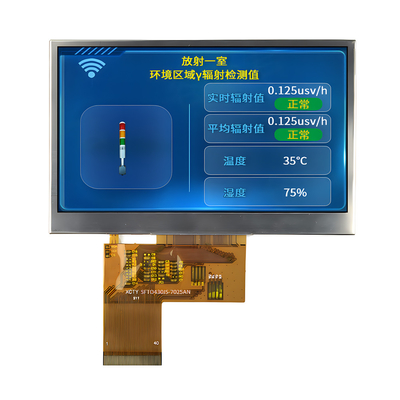

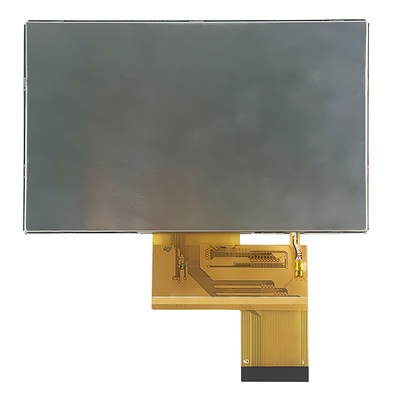

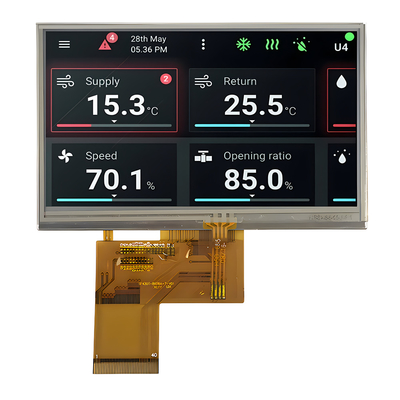

4,3 inçlik IPS TFT LCD, 4,3 inçlik bir diyagonal boyutu ve 480x270 nokta matrisinin çözünürlüğü olan 262K renkli bir ekran ekranıdır.ultra geniş bir bakış açısı sağlayan, kullanıcıların farklı açılardan tutarlı bir görsel deneyim elde edebilmelerini sağlar. Bu ekran tek nokta RTP ve çok nokta CTP dokunmatik teknolojisini destekler,sezgisel insan-bilgisayar etkileşimi elde etmek.
4.3 inçlik IPS TFT LCD, RGB arayüzüne sahip yüksek çözünürlüklü bir ekran ekranıdır.
4.3 inç IPS TFT LCD ekranı, mükemmel performansı ve geniş uygulama senaryoları nedeniyle tüketici elektronik ürünlerinin vazgeçilmez bir parçası haline geldi.Heyecan verici görsel deneyimler sağlayabilir, kullanıcıların görüntü görüntüleme ihtiyaçlarını karşılamak ve özel uygulama gereksinimlerini karşılamak için özelleştirilmiş hizmetleri desteklemek.
Özellikleri
Boyut: 4.3 inç
Çözünürlük: 480 × 272 piksel
Ekran modu: IPS
Sürücü IC: ST7283
Parlaklık: 500 cd/m2
Arayüz türleri: RGB
Çalışma sıcaklığı: -20 °C ila 70 °C
Depolama sıcaklığı: -30 °C ila 80 °C
Arka ışık türü: LED arka ışık, parlaklık ve miktar modellere göre değişir
ÇizelgeÇizim
Arayüz Pin Tanımı
| - Hayır, hayır. | Pin adı | İ/Ç | Açıklama |
| 1 | LED-K | Ben... | LED Katod |
| 2 | LED-A | Ben... | LED Anod |
| 3 | VSS | Ben... | Güçlü Yer |
| 4 | VDD | Ben... | Güç Kaynağı |
| 5 - 12 | R00-R07 | Ben... | Kırmızı veri sinyali (LSB) |
| 13-20 | G00-G07 | Ben... | GREEN Veri Sinyalı (GSB) |
| 21-28 | R00-R07 | Ben... | Mavi Veri Sinyalı (LSB) |
| 29 | VSS | Ben... | Güçlü Yer |
| 30 | DLCK | Ben... | Saat sinyali her tarihte örneklemek için |
| 31 | DISP | Ben... | Açma/kapama sinyalini göster |
| 32 | HSYNC | Ben... | Yatay Senkronizasyon Sinyalı |
| 33 | VSYNC | Ben... | Dikey Senkronizasyon Sinyalı |
| 34 | DE | Ben... | Girdi verileri etkinleştir |
| 35 | NC | - | Açılmış |
| 36 | GND | Ben... | Güçlü Yer |
| 37 | XR | Ben... | Dokunmatik Panel PIN |
| 38 | YD | Ben... | Dokunmatik Panel PIN |
| 39 | XL | Ben... | Dokunmatik Panel PIN |
| 40 | YU | Ben... | Dokunmatik Panel PIN |
En yüksek mutlak sınır
| Ürün | Simge | Değer | Birim |
| Mantık için güç kaynağı voltajı | VDD | 3.0-3.6 | V |
| Giriş voltajı | Vin | VDD+0.3 | V |
| Çalışma sıcaklığı | Topr | - 20 ila 70 | °C |
| Depolama sıcaklığı | Tstg | -30'dan 80'e kadar | °C |
Arka ışık Elektrikli-optik özellikler
| Ürün | Simge | MIN | TYP | Max | Birlik |
Test Durum |
| Güçlendirme Voltajı | Vf | 20.3 | 22.4 | 24 | V | Eğer=20mA |
| Besleme akımı | Eğer | - | 20 | - | mA | - |
| Ters Voltaj | Vr | - | - | 5 | V | - |
| Güç dağılımı | Pd | - | 448 | - | mW | - |
| LCM için ışık yoğunluğu |
- |
- | 500 | - | Cd/m2 | Eğer=20mA |
| LCM için tekillik | - | 70 | 75 | - | % | Eğer=20mA |
| Arka ışık rengi | Beyaz | |||||
Çevre / Güvenilirlik Testleri
| - Hayır. | Test Ürünü | Durum | Yorumlar |
| 1 | Yüksek sıcaklıkta çalışma | Ts= +70°C, 240 saat |
Not 1 IEC60068-2-2, GB2423. 2-89 |
| 2 | Düşük Sıcaklıkta Çalışma | Ta= -20°C, 240 saat | Not 2 IEC60068-2-1 GB2423.1-89 |
| 3 | Yüksek sıcaklıkta depolama | Ta= +80°C, 240 saat | IEC60068-2-2 GB2423. 2-89 |
| 4 | Düşük Sıcaklıkta Depolama | Ta = -30 ° C, 240 saat | IEC60068-2-1 GB/T2423.1-89 |
| 5 | Yüksek Sıcaklık ve Nemli Depolama | Ta= +60°C,% 90 RH maksimum, 160 saat |
IEC60068-2-3 GB/T2423.3-2006 |
| 6 | Termal şok (işlemem) | -30°C 30 dakika ~ +80°C 30 dakika Değişim süresi: 5 dakika, 30 Döngü |
Soğuktan başla. sıcaklık, son olarak Yüksek sıcaklık IEC60068-2-14, GB2423.22-87 |
|
7 |
Elektrostatik boşaltma (işlem) |
C=150pF, R=330 Ω, 5 puan/panel Hava:±8KV, 5 kez; Temas: ±4KV, 5 zaman; (çevre: 15°C ~ 35°C, 30% ~ 60%, 86Kpa ~ 106Kpa) |
IEC61000-4-2 GB/T17626.2-1998 |
|
8 |
titreşim (İşlemsiz) |
Frekans aralığı: 10 ~ 55Hz, Vuruş: 1.mm tarama: 10Hz~55Hz~10Hz X.Y.Z. her yönü için 2 saat. (paketin durumu) |
IEC60068-2-6 GB/T2423.5-1995 |
| 9 | Şok (işlememesi) |
60G 6ms, ± X, ± Y, ± Z Her yön için 3 kez |
IEC60068-2-27 GB/T2423.5-1995 |
| 10 | Paket düşme testi |
Yüksekliği: 80 cm, 1 köşesi, 3 kenarı, 6 yüzey |
IEC60068-2-32 GB/T2423.8-1995 |
