Ürün ayrıntıları:
|
Anahtar kelimeler: | 13,3 inç TFT LCD Ekran | Karar: | 1920*1080 piksel |
---|---|---|---|
Lcd Boyutu: | 305,2 x 178,1 x 2,7 (mm) | Etkin Alan: | 293,76 x 165,24 (mm) |
LCD Arayüzü: | EDP | Ekran Tipi: | IPS tam görüş açıları |
dokunmatik ekran: | CTP Opsiyonel | Yüzey Parlaklığı: | 350 cd/m2 |
Çalışma sıcaklığı.: | -10℃ ila +60℃ | saklama derecesi.: | -20℃ ila +60℃ |
NTSC Oranı: | %72 | Kontrast Oranı: | 800 |
Renk Göster: | 16.7M | LED Ömrü: | 40.000 saat |
Sertifika: | ISO9001:2015 / ISO1400:2015 | uyma: | REACH ve RoHS Uyumlu |
Vurgulamak: | % 72 NTSC oranı TFT LCD ekranı,350Cd/M2 TFT LCD Ekranı,13 |
SFTO1330SM-7191AN SPECIFICATION.pdf
13.3 inç EDP TFT LCD Ekran Ürün Tanıtımı
13.3 inç EDP TFT LCD ekranı, yüksek kaliteli ekran teknolojisini kullanan bir cihazdır ve taşınabilir cihazlarda, ticari ekranlarda,ve endüstriyel uygulamalar için mükemmel görüntü kalitesi ve çok yönlülüğü içinAşağıda, 1920 * 1080 piksel çözünürlüğü, 30 pin arayüzü ile 13.3 inç EDP TFT LCD ekranına ayrıntılı bir giriş yapılmıştır.ve % 72 NTSC renk gamı kapsamı ve 350cd/m2 parlaklık.
Ürün Özellikleri
Marka ve Model:SFTO1330SM-7191AN
Panel tipi: a-Si TFT-LCD
Boyutu: 13.3 inç
Açıklama: 1920 (RGB) × 1080 (FHD)
Piksel düzenlemesi: RGB dikey şeritler
Resim oranı: 16:9
Nokta mesafesi: 0.051 × 0.153mm
Piksel aralığı: 0.153 × 0.153mm (166PPI)
Parlaklık: 350cd/m2 (tipik değer)
Kontrast oranı: 800: 1 (tipik değer)
Görme açısı: 85/85/85/85 (tipik değer)
Renk gamı kapsamı: % 72 (NTSC)
Yanıt süresi: 30 (tipik değer) (Tr+Td) ms
Ekran modu: VA/IPS, normalde siyah ekran, iletimli
Arka ışık tipi: WLED
Çalışma sıcaklığı: -10 ~ 60 ° C
Depolama sıcaklığı: -20 ~ 60 ° C
Optik Performans
Bu 13,3 inçlik TFT, 350 cd/m2 yüksek parlaklık ve 800 yüksek kontrast oranı sunar:1, net görüntüler ve canlı renkler sağlar. NTSC renk gamut kapsamının% 72'si renklerin gerçek çoğaltılmasını sağlar ve görüntüleme etkisini doğal renklere daha yakın hale getirir.
Arayüz Özellikleri
Sinyal kategorisi: EDP
Panel voltajı: 3.3V (tipik değer)
Panel akımı: 279/468mA (tipik/maksimum)
Arayüz tipi: Terminal
Arayüz pin sayısı: 30 pin
Uygulama Alanı
Bu 13.3 inç EDP TFT LCD ekranı, aşağıdakiler dahil olmak üzere çeşitli uygulama senaryoları için uygundur:
Taşınabilir cihazlar: yüksek kaliteli dizüstü bilgisayarlar, tabletler vb.
Ticari ekran: Reklam makineleri, bilgi dağıtım sistemleri vb. için kullanılır.
Endüstriyel uygulama: Endüstriyel kontrol sistemleri için bir ekran arayüzü olarak.
Özet
Bu 13.3 inç EDP TFT LCD ekranı, kullanıcılara yüksek çözünürlük, yüksek parlaklık, yüksek kontrast ve geniş renk gamı kapsamıyla mükemmel bir görsel deneyim sağlar.Güçlü dış ışık veya düşük iç ışık ortamlarındaÇeşitli uygulama senaryoları için ideal bir seçim yapar.
ÇizelgeÇizim
Arayüz Pin Tanımı
Pin No. | Simge | İ/Ç | Görev |
1 | CABC_EN / NC | - | CD için ayrılmış. |
2 | H_GND | P | Yüksek Hızlı atış |
3 | Yol 1_N | Ben... | 1 numaralı şerit tamamlayıcı sinyal bağlantısı |
4 | Şerit1_P | Ben... | Gerçek Sinyal Bağlantısı 1 |
5 | H_GND | P | Yüksek Hızlı atış |
6 | Yol 0_N | Ben... | Ek sinyal bağlantısı şeridi 0 |
7 | Yol 0_P | Ben... | Gerçek Sinyal Bağlantısı Yol 0 |
8 | H_GND | P | Yüksek Hızlı atış |
9 | AUX_CH_P | Ben... | Gerçek Sinyal Yardımcı Kanalı |
10 | AUX_CH_N | Ben... | Ek sinyal yardımcı kanalı |
11 | H_GND | P | Yüksek Hızlı atış |
12 | LCD_VDD | P | LCD mantığı ve sürücü gücü (3.3V) |
13 | LCD_VDD | P | LCD mantığı ve sürücü gücü (3.3V) |
14 | NC | Ben... | LCD üreticisinin kullanımı için ayrılmıştır |
15 | LCD_GND | P | LCD mantığı ve sürücü zemini |
16 | LCD_GND | P | LCD mantığı ve sürücü zemini |
17 | HPD | O. | HPD sinyali |
18 | LED-1 | P | Arkaplan ışığı zemini |
19 | LED-2 | P | Arkaplan ışığı zemini |
20 | LED-3 | P | Arkaplan ışığı zemini |
21 | LED-4 | P | Arkaplan ışığı zemini |
22 | BL ENABLE | Ben... | Arkaplan ışığı açık/kapalı |
23 | BL PWM DIM | Ben... | Sistem PWM |
24 | SCL/NC | - | LCD üreticisinin kullanımı için ayrılmıştır |
25 | SDA/NC | - | LCD üreticisinin kullanımı için ayrılmıştır |
26 | BL PWR | P | Arka ışık gücü |
27 | BL PWR | P | Arka ışık gücü |
28 | BL PWR | P | Arka ışık gücü |
29 | BL PWR | P | Arka ışık gücü |
30 | NC | - | LCD üreticisinin kullanımı için ayrılmıştır |
Mutlak Maksimum Reytingler
Parametreler | Simge | - Min. | - Max. - Hayır. | Birim | Yorumlar |
Arka ışık güç kaynağı voltajı | HVDDOUT | - | - | V | Ta = 25 °C Not 1 ve 2 Notlar |
Arka ışık LED akımı | IHVDD | - | - | mA | |
Arka ışık LED ters voltajı | VR | - | - | V | |
Çalışma sıcaklığı | TOP | -10 | 60 | °C |
Ta = 25 °C Not 1&2 |
Depolama sıcaklığı | TST | - 20 | 60 | °C | |
Çalışma ortamı nemliği | Atla. | - | 90 | % RH | |
Depolama Nemliği | Hst | - | 90 | % RH | |
Isı salınımı gereksinimleri | Trls | 15 | °C |
TFT LCD Elektronik Özellikleri
Parametreler | Simge | Reytingler | Birim | ||
MIN | TYP | Max | |||
Güç kaynağı Giriş Voltajı | V DD | 3.0 | 3.3 | 3.6 | V |
Güç kaynağı akımı | IDD | - | - | - | mA |
LED Sürücü Güç kaynağı Voltajı | HVDD | 2.7 | 24 | V | |
LED Sürücü Güç Tedarik Akımı | IHVDD | 20 | - | mA | |
LED Güç Tüketimi | PLED | 2.7 | W | ||
Pozitif giriş eşiği voltajı | VIT+ | +100 | mV | ||
Reddedilen giriş eşiği voltajı | VIT- | -100 | mV | ||
Farklı giriş ortak mod voltajı | Vcom | TBD | V |
Arkaplan Işık Elektronik Spesifikasyonları
Parametreler | Simge | - Min. | Tipik. | - Max. - Hayır. | Birim |
Besleme voltajı | VBL | 5 | 12.0 | 37 | V |
Arka ışık için güç kaynağı akımı | İLED | 6 |
- |
25 | mA |
Arka ışık için güç kaynağı | PLED | 0.18 | - | 5.55 | W |
Modüle edilmiş ışık sinyali voltajı | VPWM H | 1.2 | - | 5.0 | V |
VPWM L | 0 | - | 0.6 | V | |
Parlaklık Kontrolü Görev oranı | Görev | 1 | - | 100 | % |
Parlaklık kontrol frekansı | fPWM | 100 | - | 1,600 | KHz |
LED-BL ON/OFF Yüksek voltaj | VCNTH | 1.2 | 5.0 | V | |
LED-BL ON/OFF düşük voltaj | VCNTL | 0 | - | 0.6 | V |
LED ömrü | - | 30,000 | 40,000 | - | h |

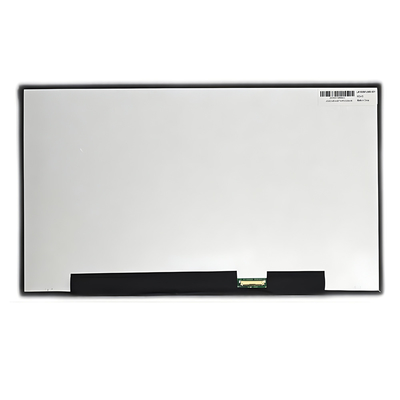

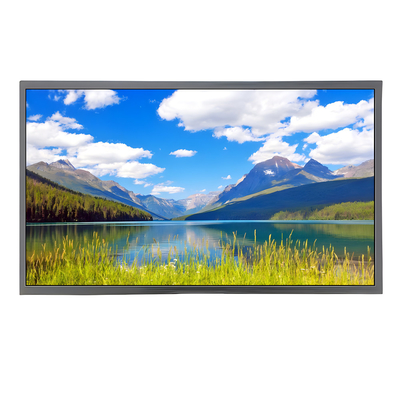

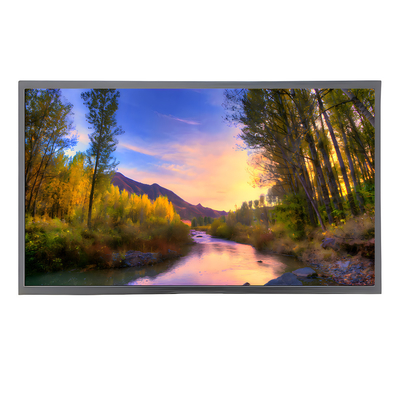

Ürün IMage
