Ürün ayrıntıları:
|
| Anahtar kelimeler: | 8 inç TFT LCD | Karar: | 1920*1200 |
|---|---|---|---|
| Arabirim: | LVDS | Pimler: | 45 pim |
| dokunmatik ekran: | Mevcut / Opsiyonel | Yüzey Parlaklığı: | 1200 cd/m2 (sirke) |
| LED Ömrü: | 40.000 saat | Görüntüleme yönü: | Tüm Görüş Açıları |
| Bağlantı: | Bağlantı tipi | Çalışma sıcaklığı.: | –30°C ile +85°C arası |

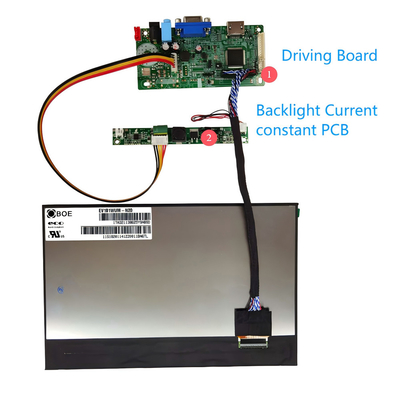

| Sürüş Tahtası: | Mevcut / Opsiyonel | LED Akım Sabiti: | Mevcut / Opsiyonel |
| uyma: | REACH ve RoHS Uyumlu | Sertifika: | ISO9001:2015 / ISO14000:2015 |
| Vurgulamak: | 1200nits TFT LCD Ekranı,FHD TFT LCD Ekranı,LVDS Interface TFT LCD ekranı |
||
Veri Sayfasını İndir
SFTO800BD-7218AN Teknik Özellikleri.pdf
Bu ürün hakkında SFTO800BD-7218AN
Genel Bakış
8 inçlik Yüksek Parlaklıklı TFT LCD ekranımız, zorlu aydınlatma koşullarında üstün görsel performans sunmak üzere tasarlanmıştır. 1200 nitlik etkileyici parlaklık ve 1920 x 1200 noktalı full HD çözünürlükle bu ekran, netlik ve canlılık gerektiren uygulamalar için mükemmeldir. LVDS (Düşük Gerilim Diferansiyel Sinyalleme) arayüzü, yüksek hızlı veri aktarımı ve optimum görüntü kalitesi sağlayarak onu çeşitli endüstriyel, ticari ve tüketici uygulamalarına uygun hale getirir.
Yüksek Parlaklık: 1200 nit değerindeki bu ekran son derece parlaktır; bu da onu dış ortamlarda veya iyi aydınlatılmış iç mekanlarda kullanım için ideal kılar. Doğrudan güneş ışığında bile mükemmel görünürlük sağlar.
Full HD Çözünürlük: 1920 x 1200 piksel çözünürlüğe sahip bu ekran, keskin görüntüler ve ayrıntılı görseller sağlayarak genel kullanıcı deneyimini geliştirir.
LVDS Arayüzü: LVDS arayüzü, düşük güç tüketimiyle yüksek hızlı veri aktarımına olanak tanır. Çok yönlü uyumluluk sağlayarak çeşitli cihazları destekler.
Geniş İzleme Açıları: Ekran, renk bozulması olmadan çeşitli konumlardan net görünürlük sağlayan geniş izleme açıları (tipik olarak 160° yatay ve dikey) sunar.
Renk Performansı: Yüksek renk gamı ve mükemmel renk üretimiyle ekran, canlı, gerçekçi görüntüler gösterme kapasitesine sahip olduğundan multimedya uygulamaları için uygundur.
Dayanıklılık: Sağlamlık için tasarlanan TFT LCD, çeşitli çevre koşullarına dayanacak şekilde üretilmiştir. Darbelere karşı dayanıklıdır ve zorlu ortamlarda etkili bir şekilde çalışabilir.
Kolay Entegrasyon: Kompakt form faktörü ve standart arayüzler, ekranın mevcut sistemlere entegre edilmesini kolaylaştırarak sorunsuz bir kurulum süreci sağlar.

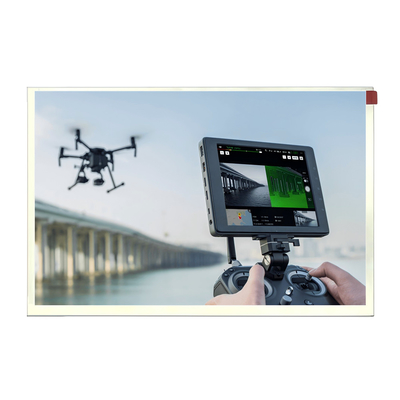

Dış Mekan Ekranları: Görünürlüğün kritik olduğu dış mekan ortamlarındaki kiosklar, dijital tabelalar ve bilgi panoları için idealdir.
Endüstriyel Kontrol Panelleri: Net ve güvenilir ekran performansı gerektiren izleme sistemleri, ekipman kontrolü ve otomasyon arayüzleri için uygundur.
Taşınabilir Cihazlar: Yüksek parlaklık ve mükemmel yanıt verme özelliğinden yararlanan el cihazları, tabletler ve taşınabilir multimedya oynatıcılar için mükemmeldir.
Tıbbi Ekipman: Tıbbi görüntüleme cihazlarında ve teşhis ekipmanlarında kullanılabilir ve kritik uygulamalar için gerekli net görselleri sağlar.
8 inçlik Yüksek Parlaklıklı TFT LCD ekran, en son teknolojiyi, yüksek performansı ve çok yönlülüğü bir araya getirerek, onu geniş bir uygulama yelpazesi için mükemmel bir seçim haline getiriyor. İster dış ortamlarda ister endüstriyel ortamlarda kullanılsın, bu ekran görünürlük ve güvenilirliği garanti ederek kullanıcı deneyimini ve memnuniyetini artırır.
Özellikler
| Parametre | Şartname | Birim | Açıklama |
| Anahat Boyutu | 181,7(Y) ×119,8(D) ×5,5(D) | mm | SİS |
| Aktif Alan | 172.224(Y) ×107.640(D) | mm | Not 1.1 |
| Parlaklık | 1000-1200 | cd/m² | - |
| Piksel Sayısı | 1920(Y)xRGB×1200 (D) | piksel | - |
| Piksel Aralığı | 29,9(Y) ×3×89,7(D) | μm | - |
| Piksel Düzenlemesi | RGB Dikey Şerit | - | - |
| Ekran Renkleri | 16,7 milyon | - | - |
| Renk Gamı | %70(Min.), %75 (Tip.) | CF @C Işık | |
| Ekran Modu | Normalde Siyah | - | - |
| Görüntüleme Yönü | 85/85/85/85 (Tip.) 80/80/80/80 (Min.) | Derece. | CR>=10 |
| Ağırlık | henüz bilinmiyor | gram | - |
| arayüz | 2 bağlantı noktalı LVDS(8 bit) | - | - |
| entegre devre | FL5893DA | Not 1.2 |
Not 1.1: H: yatay uzunluk, V: dikey uzunluk.
Not 1.2: Bu ürün için uyumlu IC'ler FL5893DA'yı içerir. Lütfen IC üreticisiyle iletişime geçin ve bunlardan herhangi birini seçtiğinizde kontrol edin. IC hakkında varsaydığımız bilgiler sadece referans amaçlıdır.
Mekanik Çizim
Pim Açıklaması
| HAYIR. | Sembol | İşlev | HAYIR. | Sembol | İşlev |
| 1 | VLED- | LED arka aydınlatma gücü (Katot) | 24 | GND | zemin |
| 2 | VLED- | LED arka aydınlatma gücü (Katot) | 25 | OLV2P | LVDS diferansiyel veri girişi Pozitif |
| 3 | VLED+ | LED arka aydınlatma gücü (Anot) | 26 | OLV2N | LVDS diferansiyel veri girişi Negatif |
| 4 | VLED+ | LED arka aydınlatma gücü (Anot) | 27 | GND | zemin |
| 5 | NC | Bağlantı yok | 28 | OLVCLKP | LVDS diferansiyel veri girişi Pozitif |
| 6 | GND | zemin | 29 | OLVCLKN | LVDS diferansiyel veri girişi Negatif |
| 7 | ELV3P | LVDS diferansiyel veri girişi Pozitif | 30 | GND | zemin |
| 8 | ELV3N | LVDS diferansiyel veri girişi Negatif | 31 | OLV1P | LVDS diferansiyel veri girişi Pozitif |
| 9 | GND | zemin | 32 | OLV1N | LVDS diferansiyel veri girişi Negatif |
| 10 | ELV2P | LVDS diferansiyel veri girişi Pozitif | 33 | GND | zemin |
| 11 | ELV2N | LVDS diferansiyel veri girişi Negatif | 34 | OLV0P | LVDS diferansiyel veri girişi Pozitif |
| 12 | GND | zemin | 35 | OLV0N | LVDS diferansiyel veri girişi Negatif |
| 13 | ELVCLKP | LVDS diferansiyel veri girişi Pozitif | 36 | GND | zemin |
| 14 | ELVCLK N | LVDS diferansiyel veri girişi Negatif | 37 | I2C _SDA | I2C için veri girişi/çıkışı(lütfen bu pinlerin açılmasına izin verin.) |
| 15 | GND | zemin | 38 | I2C _SCL | I2C için saat sinyali (lütfen bu pinlerin açılmasına izin verin.) |
| 16 | ELV1P | LVDS diferansiyel veri girişi Pozitif | 39 | VDD_OTP | OTP devresi için güç kaynağı (lütfen bu pinlerin açılmasına izin verin.) |
| 17 | ELV1N | LVDS diferansiyel veri girişi Negatif | 40 | EEPEN | Sadece test pini (lütfen bu pinlerin açılmasına izin verin.) |
| 18 | GND | zemin | 41 | VDDIN | Güç kaynağı |
| 19 | ELV0P | LVDS diferansiyel veri girişi Pozitif | 42 | VDDIN | Güç kaynağı |
| 20 | ELV0N | LVDS diferansiyel veri girişi Negatif | 43 | VDDIN | Güç kaynağı |
| 21 | GND | zemin | 44 | VDDIN | Güç kaynağı |
| 22 | OLV3P | LVDS diferansiyel veri girişi Pozitif | 45 | VDDIN | Güç kaynağı |
| 23 | OLV3N | LVDS diferansiyel veri girişi Negatif |
Optik Özellikler
| Parametre | Sembol | Durum | Min. | Tip. | Maks. | Birim | Açıklama | |
|
Görüş Açısı Aralığı |
Yatay |
Θ3 |
CR > 10 |
80 | 85 | - | Derece. |
Not 6.1 |
| Θ9 | 80 | 85 | - | Derece. | ||||
|
Dikey |
Θ12 | 80 | 85 | - | Derece. | |||
| Θ6 | 80 | 85 | - | Derece. | ||||
| Kontrast Oranı | CR |
Θ = 0 |
1000 | 1200 | - |
HC+APF Not 6.2/6.3 |
||
| Hücre Geçirgenliği | TR | 3.8 | 4.5 | - | % | |||
|
Kroma@CIE1931 |
Rx |
Θ = 0 |
0,654 | 0,674 | 0,694 |
@C Işık Notu 6.4 |
||
| Ry | 0,302 | 0,322 | 0,342 | |||||
| Gx | 0,249 | 0,269 | 0,289 | |||||
| Spor salonu | 0,582 | 0,602 | 0,622 | |||||
| Bx | 0,113 | 0,133 | 0,153 | |||||
| İle | 0,095 | 0,115 | 0,135 | |||||
| Wx | 0,276 | 0,296 | 0,316 | |||||
| Vay | 0,318 | 0,338 | 0,358 | |||||
| Renk Gamı | Θ = 0 | 70 | 75 | - | % | |||
| Tepki Süresi | TR+TF |
Ta= 25C Θ = 0 |
- |
30 | 35 | Bayan | Not 6.5 | |
Güvenilirlik Testi Parametreleri
| HAYIR | Öğeler | Koşullar |
| 1 | Yüksek Sıcaklıkta Depolama testi (HTS) | 85°C, 240 saat, Çalışmıyor |
| 2 | Düşük Sıcaklıkta Depolama testi(LTS) | -30°C, 240 saat, Çalışmıyor |
| 3 | Yüksek Sıcaklıkta Çalışma testi (HTO) | 85°C, 240 saat, çalışır durumda |
| 4 | Düşük Sıcaklıkta Çalışma testi(LTO) | -30°C, 240 saat, çalışır durumda |
| 5 | Termal Nem Çalışma testi (THO) | 60°C/%90 Bağıl Nem, 240 saat, çalışır durumda |
| 6 | Termal Döngü Depolama testi (TST) | -30~80°C, 100 döngü, 1 saat/döngü, Çalışmıyor |
|
7 |
Görüntü Yapıştırma |
5*5 Desen, 1 saat 25°±2° kontrol deseni Gri 127, 3 dakika sonra muranın tamamen ortadan kalkması gerekir |

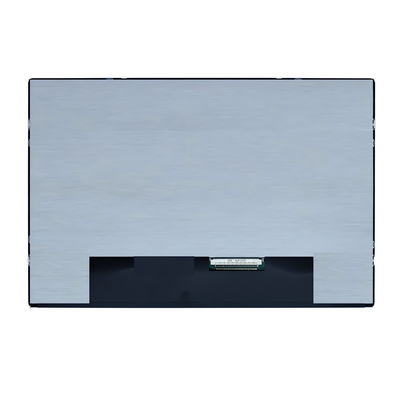

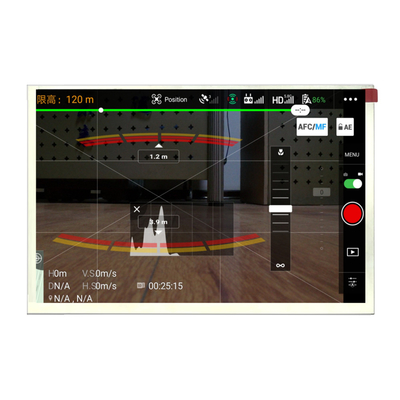

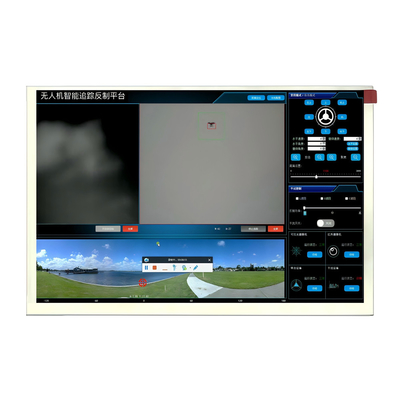

Ürün Resmi
