Ürün ayrıntıları:
|
| Ürün: | 4 inç Dairesel TFT LCD | Karar: | 720x720 |
|---|---|---|---|
| Arabirim: | MIPI | dokunmatik ekran: | Hayır, CTP İsteğe Bağlı |
| Görüntüleme yönü: | IPS (80/80/80/80) | PIN numarası: | 30 pim |
| Modül boyutu: | 107,60(Y) *111,87(D)*3,83(T) | Etkin Alan: | 101,52 (mm) Çap |
| Yüzey Parlaklığı: | 1000 cd/m2 (nits) | Çalışma sıcaklığı.: | -30°C ile +85°C arası |
| LED Ömrü: | 40.000 saat | uyma: | Rohs & Reach Uyumlu |
| Vurgulamak: | Otomobil sınıfı TFT LCD ekranı,1000 nitlik TFT LCD ekranı,720 X 720 Nokta Yuvarlak TFT LCD |
||
** Veritabanı İndir**
SFTO400XC-7095A3N Spesifikasyonu ((1000Nits).pdf
FL7707N_DS_V0.2_20230324_Müşteri.pdf
Bu ürün hakkındaSFTO400XC-7095A3N
Yüksek performanslı 4 inçlik yuvarlak TFT LCD ekranımızı sunuyoruz, çarpıcı bir çözünürlüğü olan 720 x 720 piksel.Bu ekran, sorunsuz bağlantı ve yüksek hızlı veri aktarımı için gelişmiş bir MIPI arayüzü kullanır1000 nit'lik etkileyici bir parlaklıkla, otomotiv uygulamaları için özel olarak tasarlanmış bu son teknoloji ekranı, dayanıklılığı, netliğini,ve çeşitli sürüş koşullarında güvenilirlik.
Ana özellikler:
Yüksek çözünürlük:
Yuvarlak ekran tasarımı:
Yüksek parlaklık (1000 nit):
MIPI arayüzü:
Geniş Görme açıları:
Düşük güç tüketimi:
Uygulamalar:
Sonuçlar
Ürününüzü 4 inç 720 x 720 nokta yuvarlak TFT LCD ekranımızla yükseltin.ve yenilikçi tasarım, farklı endüstrilerin taleplerini karşılamak için özel olarak tasarlanmış olağanüstü bir görsel deneyim sunmak için birleştirilir.İster yeni bir cihaz geliştirsin ister mevcut bir cihazı yükseltsin, bu ekran performans, estetik ve verimlilik isteyenler için mükemmel bir seçimdir.
Özellikleri
| Genel Bilgi Ürünü | İçeriği |
| LCD Ekran Boyutu (Diagonal) | 4 inç Yuvarlak TFT |
| Modül Yapısı | TFT Ekranı |
| LCD Ekran Tipi | TFT/TRANSMISSIVE |
| LCD Ekran Modu | Normalde siyah. |
| Tavsiye edilen bakış yönü | IPS tüm görüntüleme açıları |
| Modül boyutu (W × H × T) | 107.60 ((H) * 111.87 ((V) * 3.83 ((T) |
| Etkin alan (W × H) | 101.52 mm çapı |
| Piksel sayısı (Açıklama) | 720RGB×720 piksel |
| Modül Arabirimi Tipi | MIPI arayüzü |
| Operasyon Temp. | -30°C ila +80°C |
| Yüzey Parlaklığı | 1000 cd/m2 |
| Renk Numaraları | 16.7M |
| Arka ışık tipi | Beyaz LED |
Mekanik Çizim
Pin Tanımı
| Hayır, hayır. | PIN | Açıklama |
| 1 | LEDA | LED anodu |
| 2 | LEDK1 | LED Katod |
| 3 | LEDK2 | LED Katod |
| 4 | VCI | Güç kaynağı 2.8~3.3V |
| 5 | IOVCC | Güç kaynağı 1.8V-2.0V |
| 6 | Dönüştür | LCM sıfırlama sinyalleri |
| 7 | TE | Yırtma etkisi çıkışı |
| 8 | PWM | LCD sürücü kontrolü için PWM frekans çıkışı. |
| 9 | GND | Toprak |
| 10 | D0P | DSI-D0+ veri sinyalleri |
| 11 | D0N | DSI-D0- veri sinyalleri |
| 12 | GND | Toprak |
| 13 | D1P | DSI-D1+ veri sinyalleri |
| 14 | D1N | DSI-D1- veri sinyalleri |
| 15 | GND | Toprak |
| 16 | CLKP | DSI-Saat+ |
| 17 | CLKN | DSI-Saati- |
| 18 | GND | Toprak |
| 19 | D2P | DSI-D2+ veri sinyalleri |
| 20 | D2N | DSI-D2 veri sinyalleri |
| 21 | GND | Toprak |
| 22 | D3P | DSI-D3+ veri sinyalleri |
| 23 | D3N | DSI-D4 veri sinyalleri |
| 24 | GND | Toprak |
| 25 | TP_INT | Kısıtlama dokunuşu |
| 26 | TP_SDA | Dokunma IIC Veri sinyali |
| 27 | TP_SCL | IIC Saat sinyali |
| 28 | TP_RESET | Dönüştürme Sinyaline Dokun |
| 29 | TP_VCI | Dokunma Güç kaynağı |
| 30 | TP_IOVCC | Dokunma Güç kaynağı |
|
Ürün |
Simge |
Değer |
Birim |
|
Mantık için güç kaynağı voltajı |
VDD |
0.3~3.6 |
V |
|
Giriş voltajı |
Vin |
VDD+0.3 |
V |
|
Çalışma sıcaklığı |
Topr |
-30'dan 80'e kadar |
°C |
|
Depolama sıcaklığı |
Tstg |
-30'dan 80'e kadar |
°C |
Elektriksel Özellikler
|
Ürün |
Simge |
Min. |
Türü |
En fazla. |
Birim |
Test koşulları |
|
Çalışma voltajı |
VDD |
2.6 |
2.8 |
3.3 |
V |
- |
|
Besleme akımı |
IDD |
- |
- |
30 |
mA |
VDD=2.8V, Ta=25°C |
|
Giriş voltajı |
HIV |
0.8VDD |
- |
VDD |
V |
- |
|
VIL |
0 |
- |
0.2VDD |
V |
||
|
Giriş sızıntı akımı |
IIL |
- Bir.0 |
- |
1.0 |
mA |
VIN=VDD veya VSS |
Araba Yönlendirme Arkaplan Işığı
|
Ürün |
Simge |
Min. |
Tip |
En fazla. |
Birim |
|
İleri Akım |
Eğer |
- Hayır. |
180 |
- |
mA |
|
İleri Voltaj |
VF |
14 |
15 |
16.3 |
V |
|
Bağlantı modu |
P |
- Hayır. |
5S2P |
- Hayır. |
|
|
LED numarası |
/ |
|
10 |
|
pcs |
|
LED ömrü |
|
30000 |
40000 |
|
saatler |
Optik özellikleri
|
Ürün |
Simge |
Durum |
Min. |
Tip |
En fazla. |
Birim |
|
Görüş açıları |
θT |
CR ̇10 |
|
85 |
- |
Derece |
|
θB |
|
85 |
- |
|||
|
θL |
|
85 |
- |
|||
|
θR |
|
85 |
- |
|||
|
Kontrast oranı |
CR |
θ=0° |
800 |
1000 |
- |
- |
|
Yanıt Zamanı |
TON |
25°C |
- |
25 |
35 |
ms |
|
TOFF |
||||||
|
Tekdüzelik |
U |
- |
- |
- |
- |
% |
|
NTSC |
- |
- |
63 |
68 |
- |
% |
|
Parlaklık |
L |
- |
850 |
1000 |
- |
cd/m2 |

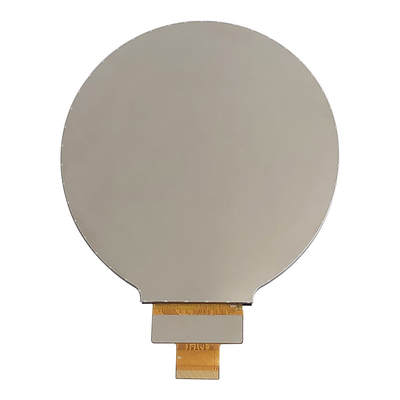

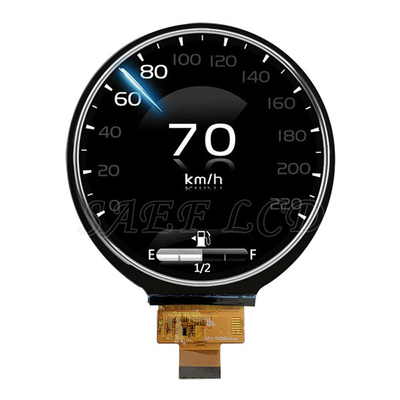

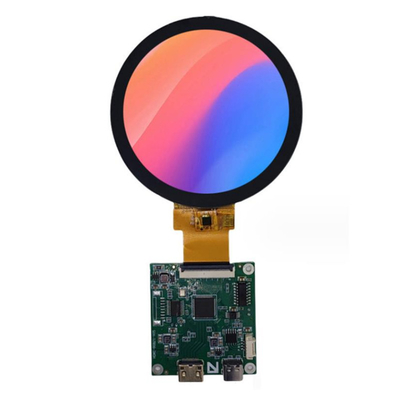

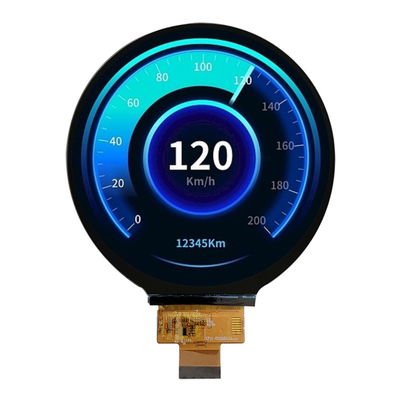

Ürün Görüntüsü
