Ürün ayrıntıları:
|
| Anahtar kelimeler: | 13,3 inç eDP TFT LCD | Karar: | 1920*1080 piksel |
|---|---|---|---|
| LCD Arayüzü: | EDP | Yüzey Parlaklığı: | 1000 cd/m2 |
| dokunmatik ekran: | CTP | CTP Arayüzü: | USB |
| Etkin Alan: | 293,76 x 165,24 (mm) | Çalışma sıcaklığı.: | -10℃ ila +60℃ |
| saklama derecesi.: | -20℃ ila +60℃ | Ekran Tipi: | IPS tam görüş açıları |
| Yüzey işlemi: | Haze % 25, 3H | Kontrast Oranı: | 1000 |
| Renk Göster: | 16,7 milyon | LED Ömrü: | 30.000 Saat |
| Sertifika: | ISO9001:2015 / ISO1400:2015 | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 13.3 TFT LCD Ekranı,1920*1080 TFT LCD Ekranı,HDMI TFT LCD Ekranı |
||
** Veritabanı İndir **
SFTO1330XC-7119A10CT Özellikleri.pdf
Bu madde hakkında 13.3" EDP TFT LCD EkranıSFTO1330XC-7119A10CT
1920x1080 çözünürlüğüne sahip 13.3" EDP TFT LCD, kapasitif dokunmatik ekran, HDMI ekranı ve 1000cd/m2 parlaklık ile IPS teknolojisi sunuluyor.
Ekran Özellikleri:
Ekran teknolojisi:
Dokunmatik ekran kapasitesi:
Arayüz Seçenekleri:
Parlaklık ve Kontrast:
Tasarım ve Dayanıklılık:
Uygulamalar:
Bu 13.3" EDP TFT LCD ekranı, çeşitli profesyonel ve ticari uygulamalar için dokunmatik yeteneklere sahip yüksek çözünürlüklü, yüksek parlaklıklı bir ekran arayanlar için mükemmel bir seçimdir.
Daha fazla bilgi için veya bir teklif talep etmek için lütfen bizimle iletişime geçin!
|
Özellikleri |
Boyut | 13.3 inç |
| Karar | 1920 ((uzak) x 1080 (( dikey) | |
| Arayüz | eDP1.2/2.7Gbps/2 şerid | |
| Bağlantı tipi | 20455-030E-76 (I-PEX) | |
| Renk Derinliği | 16.7M | |
| Teknoloji türü | A-si | |
| Ekran Spesifikasyonu. Piksel mesafesi (mm) | 0.153 x 0.153 | |
| Piksel Yapılandırması | RGB Dikey Çizgi | |
| Ekran Kipi | Normalde siyah. | |
| TP Sürücü IC | NC | |
| LCD Yüzey Tedavisi | Parlama karşıtı kaplama: ((3H) | |
| Görme Yönü | U/D/L/R:85/85/85/85 | |
| Kontrast oranı | 1000 ((TYP.) | |
| Renk gamı | % 72 | |
| Parlaklık ((cd/m2) | 1000 ((TYP.) | |
| Güç tüketimi |
LCD:1.8 (W) (Max) (White Pattern) |
|
| LED numaraları | 50 LED | |
| Ağırlık (g) | - | |
|
Mekanik |
Çizelge (W x H x D) (mm) | 307.55 x 185.62 x 4.58 mm |
| TP Lens görüş alanı ((mm) | - | |
| LCM (W x H x D) (mm) | 305.19 x 177.69 x 2.58 mm | |
| LCD Aktif Alanı ((mm) | 293.76 x 165.24 | |
| TSP ile / TSP olmadan | TSP ile |
Ürün Çizimi
Ekran Pin Tanımı
|
Terminal |
Simge |
Görevleri |
|
|
1 |
NC |
Bağlantı yok. |
|
|
2 |
H-GND |
Toprak |
|
|
3 |
LAN1 N |
Ek sinyal bağlantısı _Lane1 |
|
|
4 |
LAN1 P |
Gerçek Sinyal Bağlantısı _Lane1 |
|
|
5 |
H-GND |
Toprak |
|
|
6 |
LAN0_N |
Ek sinyal bağlantısı _Lane0 |
|
|
7 |
LAN0_P |
Gerçek Sinyal Bağlantısı _Lane0 |
|
|
8 |
H-GND |
||
|
9 |
AUXP |
Gerçek Sinyal Bağlantısı _Yardım Kanalı |
|
|
10 |
AUXN |
||
|
11 |
H-GND |
Toprak |
|
|
12 |
LCD_VCC |
Güç kaynağı, 3.3V (tipik) |
|
|
13 |
LCD_VCC |
Güç kaynağı, 3.3V (tipik) |
|
|
14 |
BIST |
Panel öz testi etkinleştir |
|
|
15 |
H_GND |
Toprak |
|
|
16 |
H_GND |
Toprak |
|
|
17 |
HPD |
HPD ((Hot Plug Detect) Sinyal Pin |
|
|
18 |
BL_GND |
Yüksek Hızlı Yer |
|
|
19 |
BL_GND |
Yüksek Hızlı Yer |
|
|
20 |
BL_GND |
Yüksek Hızlı Yer |
|
|
21 |
BL_GND |
Yüksek Hızlı Yer |
|
|
22 |
BL EN |
Arkaplan ışığı açık/kapalı |
|
|
23 |
BL PWM |
Arka ışık PWM Dimming |
|
|
24 |
NC |
Bağlantı yok. |
|
|
25 |
NC |
Bağlantı yok. |
|
|
26 |
BL PWR |
Arka ışık gücü |
|
|
27 |
BL PWR |
Arka ışık gücü |
|
|
28 |
BL PWR |
Arka ışık gücü |
|
|
29 |
BL PWR |
Arka ışık gücü |
|
|
30 |
NC |
Bağlantı yok. |
|
PCAB USB Pin Tanımı
1 VCC
2 USB-
3 USB+
4 GND
Elektriksel özellikler
|
Parametreler |
- Min. |
Tipik. |
- Max. - Hayır. |
Birim |
Yorumlar |
|
|
Yüzey Parlaklığı |
800 | 1000 | cd/m2 | |||
|
Güç kaynağı voltajı |
VDD |
3.0 |
3.3 |
V |
Not 1 |
|
|
İzin verilen Girdi Dalgalanma Voltajı |
VRF |
- |
- |
100 |
mV |
VDD = 3.3V'de |
|
Güç kaynağı akımı |
IDD |
- |
- |
mA |
Not 1 |
|
|
Giriş gerilim farkı |
VID |
- |
1320 |
mV |
||
|
Güç tüketimi |
0.9 |
|
W |
Not 1 |
||
|
- |
4 |
- |
W |
Not2 |
||
|
- |
4.9 |
- |
W |
|||

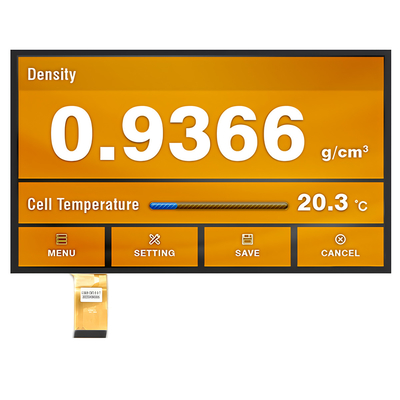

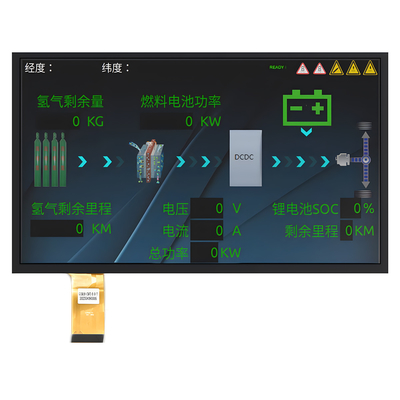

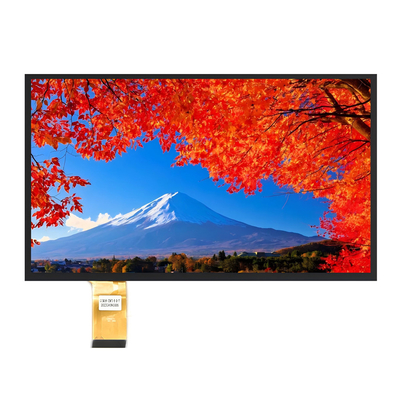

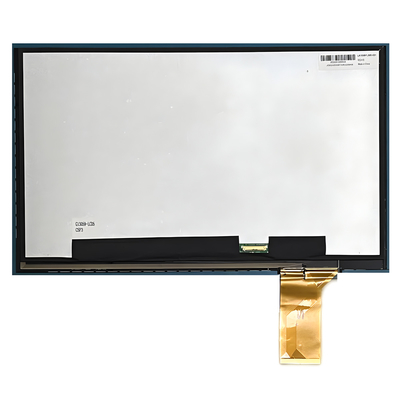

Ürün Görüntüsü
