Ürün ayrıntıları:
|
| Ürün: | 2,1 inç Yuvarlak TFT | Karar: | 480x480 nokta |
|---|---|---|---|
| Arabirim: | 3 Satır SPI + 18 bit RGB | dokunmatik ekran: | Dokunma yok (PCAP isteğe bağlı) |
| Görüntüleme yönü: | IPS (80/80/80/80) | Sürücü IC: | ST7701S |
| PIN numarası: | 40 PIN | Modül boyutu: | 58,18x59,71x2,26 (mm) |
| Etkin Alan: | 53,28 mm Çap | Bağlantı: | ZIF |
| Yüzey Parlaklığı: | 1000 cd/m2 (nits) | Çalışma sıcaklığı.: | -20℃ ila +70℃ |
| LED Ömrü: | 40.000 saat | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 1000 Nit Yüksek Parlaklıklı TFT Ekran,2.1 inç Yuvarlak TFT LCD,480x480 Nokta Matrix TFT Ekranı |
||
Bu madde hakkında SF-TC210B-8947A3N
Ekran teknolojisindeki en son yeniliğimizi sunuyoruz:Yüksek Parlaklık 1000 Nits 2.1 Inç Yuvarlak TFT LCD! Olağanüstü görüntü netliği ve canlı renkler sunmak için tasarlanan bu kompakt ekran,480x480 nokta matrisiçözümü, her detayın hayata döndüğünü sağlamak.
Ana özellikler şunlardır:
İster tüketici elektroniği, ister otomotiv ekranları, ister endüstriyel arayüzlerde kullanıcı deneyimini geliştirmek isterseniz, bu TFT LCD mükemmel bir çözümdür.Fikirlerinizi hayata geçiren yüksek parlaklıklı ekranımızla ürününüzün görsel performansını yükseltin!
Ekran kalitesindeki farkı bizimle keşfedinYüksek Parlaklık 1000 Nits 2.1 Inç Yuvarlak TFT LCDyerinde parlaklık yenilikle buluşur!
Genel Özellikler
| LCD tipi | 2.1 inç |
| Karar (H*V) | 480 ((RGB) × 480 |
| Teknoloji Türü | a-Si TFT |
| Piksel Yapılandırması | RGB Dikey Çizgi |
| Ekran Kipi | Normalde siyah. |
| Görme Yönü | Hepsi |
| Gri ölçekli ters yön | - |
| ÇizelgeBölümleri (W x H x T) (mm) | 58.18*60.71*2.26 |
| Etkin Alan ((mm) | 53.28 çarpı 53.28 |
| CTP Görünüm Alanı ((mm) | / |
| Dokunma ekranı ile / dokunma ekranı olmadan | - Hayır. |
| Bağlantı tipi | 0.5 PITCH 40PIN |
| Arka ışık tipi | LED |
| Ağırlık (g) | TBD |
| Ekran Arayüzü | 3SPI+18RGB |
| Renk sayısı | 262K. |
| Ekran Sürücü IC | ST7701S |
Dış Boyutlar
Arayüz Pin Tanımı
| 1 | LED A | LED ANOD |
| 2 | LED K | LED Katod |
| 3 | LED K | LED Katod |
| 4 | GND | Toprak |
| 5 | VCI | Güç kaynağı |
| 6 | Dönüştür | Sinyal sıfırlandı, aktif düşük. |
| 7 | NC | NC |
| 8 | NC | NC |
| 9 | SDA | SPI Veri sinyali |
| 10 | SCK | SPI Saat sinyali |
| 11 | CS | SPI Çip seçme sinyali |
| 12 | PCLK | RGB nokta saat sinyali |
| 13 | DE | RGB veri etkinleştirme sinyali |
| 14 | VSYNC | RGB çerçeve senkronizasyon sinyali |
| 15 | HSYNC | RGB hat senkronizasyon sinyali |
| 16~33 | DB0~DB17 | RGB veri sinyali ((DB0:MAVU LSB;DB5:BIUE MSB;DB6:GREEN LSB;DB11:GREEN,MSB;DB12:RED LSB;DB17:RED MSB) |
| 34 | GND | Toprak |
| 35 | TP_INT | Kısıtlama dokunuşu |
| 36 | TP_SDA | Dokunma IIC Veri sinyali |
| 37 | TP_SCL | IIC Saat sinyali |
| 38 | TP_RESET | Dönüştürme Sinyaline Dokun |
| 39 | TP_VCI | Dokunma Güç kaynağı |
| 40 | GND | Toprak |
Mutlak Maksimum Reytingler
| Ürün | Simge | Değer | Birim |
| Mantık için güç kaynağı voltajı | VDD | 0.3~4.8 | V |
| Giriş voltajı | Vin | VDD+0.3 | V |
| Çalışma sıcaklığı | Topr | - 20 ila 70 | °C |
| Depolama sıcaklığı | Tstg | -30'dan 80'e kadar | °C |
Elektriksel Özellikler
|
Ürün |
Simge |
Min. |
Türü |
En fazla. |
Birim |
Test koşulları |
|
Çalışma voltajı |
VDD |
2.5 |
2.8 |
4.8 |
V |
- |
|
Besleme akımı |
IDD |
- |
- |
50 |
mA |
VDD=2.8V, Ta=25°C |
|
Giriş voltajı |
HIV |
0.8VDD |
- |
VDD |
V |
- |
|
VIL |
0 |
- |
0.2VDD |
V |
||
|
Giriş sızıntı akımı |
IIL |
- Bir.0 |
- |
1.0 |
mA |
VIN=VDD veya VSS |
Sürüş Arkaplanı Özellikleri
| Ürün | Simge | Min. | Tip | En fazla. | Birim |
| İleri Akım | Eğer | - Hayır. | 80 | - | mA |
| İleri Voltaj | VF | 5.4 | 6.4 | 6.6 | V |
| Bağlantı modu | - Hayır. | 4Bunlarla paralel | - Hayır. | ||
| LED numarası | / | 4 | pcs |

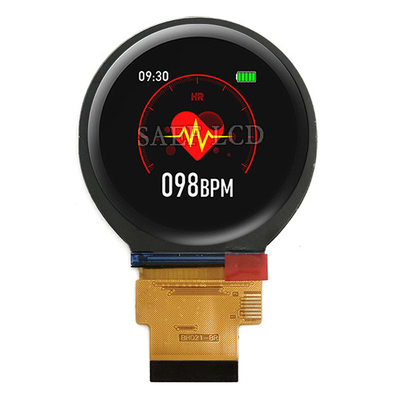

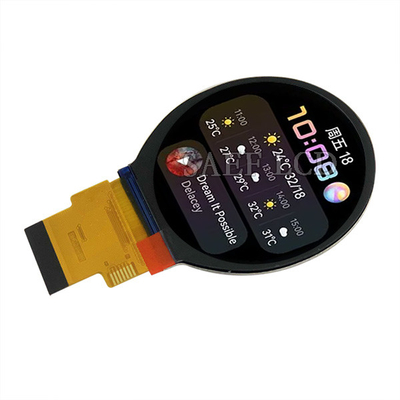

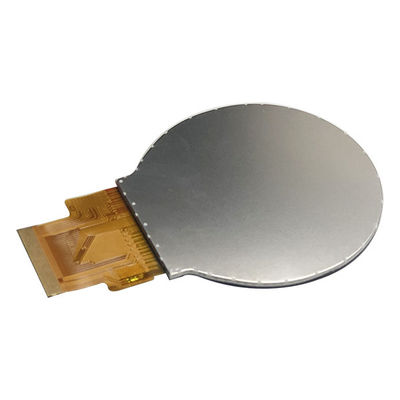

Ürün Görüntüsü
