Ürün ayrıntıları:
|
| Ürün: | 1,9 inç TFT LCD | dokunmatik ekran: | Olmadan |
|---|---|---|---|
| Karar: | 170X320 | Görüntüleme yönü: | IPS tam görüş açıları |
| Sürücü IC: | ST7789P3 | PIN numarası: | 30 pim |
| Bağlantı: | ZIF | Yüzey Parlaklığı: | 800 cd/m2 (sirke) |
| Arabirim: | SPI ve MCU | LED Ömrü: | 40.000 saat |
| Vurgulamak: | 170x320 Yüksek Parlaklıklı TFT Ekranı,800 nit IPS LCD ekranı,1.9 inç yüksek parlaklıklı TFT ekranı |
||
Bu madde hakkında SFTO190JY-7267AN
Yüksek Parlaklıklı 1.9 Inç IPS TFT LCD Ekranımızla projenizi geliştirin.Bu ekran parlak ortamlarda bile mükemmel görünürlüğü sağlar..
Ana özellikler:
Boyut ve çözünürlük:Bu kompakt 1.9 inçlik ekran, çeşitli uygulamalar için keskin ve net görüntüler sağlayan 170x320 piksel çözünürlüğüne sahiptir.
Canlı renkler:IPS teknolojisi geniş görüntüleme açıları ve canlı renk üretimi sunarak üstün bir kullanıcı deneyimi sağlar.
SPI ve MCU arayüzü:Entegre edilmesinin kolaylığı için tasarlanan bu ekran, hem SPI hem de MCU arayüzlerine sahiptir ve bu da bir dizi mikro denetleyici ve geliştirme kartı ile uyumludur.
Dayanıklı tasarım:Güvenilirlik ve performans için tasarlanan bu ekran, giyilebilir cihazlar, cihazlar ve gömülü sistemler de dahil olmak üzere hem profesyonel hem de DIY projeleri için idealdir.
Yüksek Parlaklıklı 1.9 Inç IPS TFT LCD Ekranımızla cihazınızı yükseltin.
Hemen sipariş verin.garantili en düşük piyasa fiyatımızdan yararlanmak için!
Ürün Özellikleri
| Özellikleri | Ayrıntılar | Birim |
| Ekran Boyutu (Diagonal) | 1.9 | İnç |
| LCD tipi | IPS TFT | - |
| Ekran Kipi | Normalde siyah. | - |
| Karar | 170 x RGB ((H) x 320 ((V) | Pikseller |
| Görme Yönü | Hepsi | - |
| Modül boyutu | 25 ((W) x 49.33 ((H) x 2.11 ((T) | mm |
| Etkin Alan | 22.7 ((W) x 42.72 ((H) | mm |
| Piksel Boyutu | 0.1335 ((W) x 0.1335 ((H) | mm |
| Renk düzenlemesi | RGB V Dikey şerit | - |
| Arayüz | SPI/Parallel | - |
| Yüzey parlaklığı | 800 | cd/m2 |
| Renkleri Göster | 262K. | - |
| Sürücü IC | ST7789P3 | - |
| Dokunma paneliyle veya olmadan | - Hayır. | - |
| Çalışma sıcaklığı | -20°C~70°C | °C |
| Depolama sıcaklığı | -30°C~80°C | °C |
Dış Boyutlar
Mutlak Maksimum Reytingler
| Ürün | Simge | - Min. | - Max. - Hayır. | Birim |
| Mantıksal Güçlendirme Voltajı | IOVCC | - 0 oldu.3 | 4.0 | V |
| Analog besleme voltajı | VCC | - 0 oldu.3 | 4.6 | V |
| Çalışma sıcaklığı | Yukarı | - 20 | 70 | °C |
| Depolama sıcaklığı | Tst | -30 | 80 | °C |
DC Özellikleri
| Ürün | Simge | - Min. | Tipik. | - Max. - Hayır. | Birim |
| Analog besleme voltajı | VCC | 2.5 | 2.75 | 3.3 | V |
| Mantıksal Güçlendirme Voltajı | IOVCC | 1.65 | 1.8 | 3.3 | V |
| Giriş yüksek voltajı | VIN | 0.7*IOVCC | - | IOVCC | V |
| Giriş düşük voltajı | VIL | GND | - | 0.3*IOVCC | V |
| Çıktı yüksek voltaj | VOH | 0.8*IOVCC | - | IOVCC | V |
| Çıktı düşük voltaj | VOL | GND | - | 0.2*IOVCC | V |
| Girdi akımı | IIN | - | 20 | - | mA |
Arka ışık özelliği
| Ürün | Simge | - Min. | Tipik. | - Max. - Hayır. | Birim |
| İleri Voltaj | VF | - | 6.0 | - | V |
| İleri Akım | Eğer | - | 80 | - | mA |
| Güç dağılımı | Pd | - | 256 | - | mW |
| LED ömrü ((25 oC) | - | 30000 | 40000 | - | Saatler. |
Arayüz Pin Tanımı
| Pin. Hayır. | Simge | Açıklama | |||||||||
| 1 | GND | Toprak | |||||||||
| 2 | VCC | Analog için güç kaynağı | |||||||||
| 3 | IM2 |
|
|||||||||
| 4 | IM1 | ||||||||||
| 5 | Dönüştür | LCM Reset Pin | |||||||||
| 6 | CS | Çip seç pin (Low ✓ etkinleştir) | |||||||||
| 7 | DC/SCL | Serial saat iğnesi. | |||||||||
| 8 | WR/RS | Kaydet pinini seç. | |||||||||
| 9 | RD | 8080 MCU paralel arayüzünde okuma etkinleştir. | |||||||||
| 10 | SDA | SPI arayüzünün giriş/çıkış iğnesi | |||||||||
| 11-18 | DB0-DB7 | MCU paralel arayüz veri otobüsü. | |||||||||
| 19 | SDO | SPI arayüzünün çıkış iğnesi. | |||||||||
| 20 | LED+ | Arka ışıklandırılmış anot | |||||||||
| 21-24 | LED- | Arka ışıklı katot | |||||||||
| 25 | GND | Toprak | |||||||||
| 26-29 | NC | NC | |||||||||
| 30 | GND | Toprak |

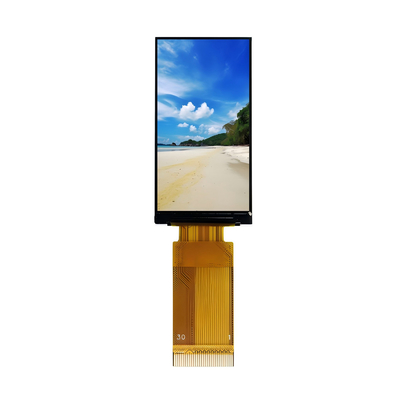

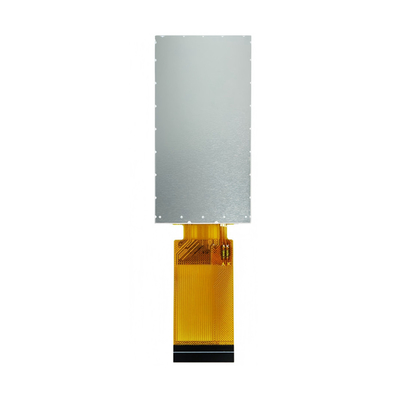

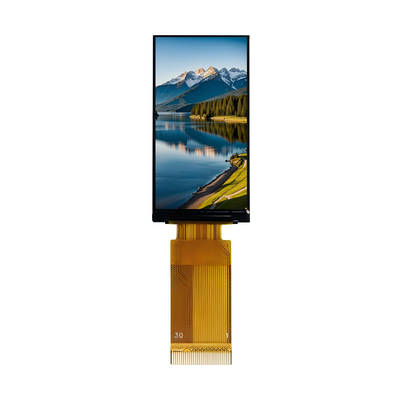

Ürün Görüntüsü
