Ürün ayrıntıları:
|
| Ürün: | 5.7 inçlik TFT LCD ekranı | dokunmatik ekran: | Olmadan |
|---|---|---|---|
| Karar: | 640x480 | Görüntüleme yönü: | IPS tam görüş açıları |
| Sürücü IC: | JD9168S | PIN numarası: | 40 PIN |
| Bağlantı: | Bağlantı tipi | Yüzey Parlaklığı: | 500 cd/m2 (sirke) |
| Arabirim: | RGB | LED Ömrü: | 40.000 saat |
| Vurgulamak: | RGB Arayüzü TFT LCD Ekranı,640x480 çözünürlüklü TFT LCD Ekranı,Endüstriyel Uygulamalar TFT LCD Ekranı |
||
Bu madde hakkında SFTO570DX-7263AN
En iyi performans ve çok yönlülük için tasarlanmış 5.7 inçlik TFT LCD Ekranı ile endüstriyel projelerinizi geliştirin.Açık ve güvenilir görsel çıkış gerektiren çeşitli endüstriyel uygulamalar için idealdir.
Ana özellikler:
Yüksek Kaliteli Ekran:5.7 inçlik TFT teknolojisi, canlı renkler ve keskin görüntüler sağlar ve çeşitli aydınlatma koşullarında mükemmel görünürlük sağlar.doğru veri temsil için ayrıntılı görselleri sunar.
RGB arayüzü:Ekran, çeşitli endüstriyel kontrol sistemleriyle kolay bir entegrasyonu kolaylaştıran bir RGB arayüzü ile donatılmıştır.Standart bağlantı seçenekleri mikro denetleyiciler ve diğer cihazlarla bağlantı kurmayı kolaylaştırıyor.
Çeşitli Uygulamalar:Bu TFT LCD ekranı, üretim, otomasyon, kontrol sistemleri ve daha fazlası dahil olmak üzere çok çeşitli endüstriyel uygulamalar için mükemmeldir.Ekipman izleme, ve etkileşimli ekranlar.
Dayanıklı tasarım:Endüstriyel ortamların gereksinimlerine dayanacak şekilde inşa edilen ekran modülü, güvenilirlik ve uzun ömürlülük sunarak fabrikalardan araştırma laboratuvarlarına kadar çeşitli ortamlar için mükemmel bir seçim haline geliyor.
Kullanıcı Dostu:Kolayca takip edilebilen talimatlar ve standart ekran protokollerini destekleyerek, bu LCD modülü mevcut projelerinize sorunsuz bir entegrasyon sağlayarak kurulum süresini ve çabalarını en aza indirir.
Kompakt Boyut:Kompakt form faktörü, alan tasarrufu sağlayan kurulumları sağlar, bu da gayrimenkulün yüksek fiyatlı olduğu dar kurulumlar için idealdir.
Neden Bu Ekranı Seçtiniz?
640x480 çözünürlüğü ve RGB arayüzü olan 5.7 inçlik TFT LCD Ekranı, netlik, dayanıklılık ve entegre kolaylığı gerektiren endüstriyel uygulamalar için sağlam bir çözümdür.Kullanıcı etkileşimini geliştirmeye yardımcı olan ve güvenilir veri sunumunu sağlayan bu yüksek performanslı ekran modülü ile projelerinizi yükseltin.
Endüstriyel alet kitinize bu temel bileşeni eklemek için şimdi sipariş verin!
Ürün Özellikleri
| Ürün | Özellikleri | Birim |
| LCD Tipi | TFT | - |
| Renk göster | 16.7M | - |
| Görme Yönü | IPS, tüm bakış açıları | Saat |
| Çalışma sıcaklığı | -30~+80 | °C |
| Depolama sıcaklığı | -30~+80 | °C |
| Modül boyutu | Çizime bak | mm |
| Etkin Alan ((W × H) | 115.20X86.40 | mm |
| Nokta sayısı | 640 x 480 | noktalar |
| LCM denetleyici | JD9168S | - |
| Güç kaynağı voltajı | 3.3 | V |
| Arka ışık | 3S7P-LED'ler (beyaz) | pcs |
| Arayüz | RGB Arayüzü | - |
Dış Boyutlar
Mutlak Maksimum Reytingler
| Ürün | Simge | - Min. | - Max. - Hayır. | Birim |
| Besleme Voltajı Voltajı | VCC | - 0 oldu.3 | 3.3 | V |
| Arkaplan ışığı kaynağı voltajı | VLED | - 0 oldu.3 | 6.0 | V |
| Çalışma sıcaklığı | Yukarı | -30 | 80 | °C |
| Depolama sıcaklığı | Tst | -30 | 80 | °C |
Arka ışık özellikleri
| Ürün | Simge | Tipik Değer | |
| Besleme voltajı | VLED | 5V | |
| Besleme akımı | İL | 300 - mA | |
| Güç tüketimi | PL | 1.5 - W | |
| PWM kontrol frekansı | FPDIM | 50K Hz | |
| Arkaplan ışığı AÇIK | Yüksek |
VEN |
1VLED V. |
| Düşük | 0 - 0,4 V | ||
| PWM Kontrol Seviyesi | Yüksek |
VPDIM |
1.5 V |
| Düşük | 0 - 0,4 V | ||
| Tekdüzelik | ΔBp | % 80 | |
| Yaşam süresi | zaman | 40K saat | |
Arayüz Pin Tanımı
| Pin No. | Simge | İ/Ç | Tanımlama |
| 1 | U/D | Ben... | Panel modülünde yukarı/aşağı tarama yönü. |
| 2 | NC | - | Bağlantı yok. |
| 3 | HSYNC | Ben... | RGB arayüzünde yatay senkronizasyon girişi. |
| 4-6 | VLED | P | LED sürücüsü için güç kaynağı. |
| 7 | VCC | P | TFT için güç kaynağı. |
| 8 | VSYNC | Ben... | RGB arayüzünde dikey senkronizasyon girişi. |
| 9 | DE | Ben... | RGB arayüzünde veri girişini etkinleştir. |
| 10 | XL | Ben... | Bağlantı yok. |
| 11 | YU | Ben... | Bağlantı yok. |
| 12 | ADJ | Ben... | PWM sinyali giriş iğnesi. |
| 13-15 | B5-B3 | Ben... | Mavi veri otobüsü. |
| 16 | VSS | P | Yerin üstüne. |
| 17-19 | B2-B0 | Ben... | Mavi veri otobüsü. |
| 20 | VSS | P | Yerin üstüne. |
| 21-23 | G5-G3 | Ben... | Yeşil veri otobüsü. |
| 24 | VSS | P | Yerin üstüne. |
| 25-27 | G2-G0 | Ben... | Yeşil veri otobüsü. |
| 28 | VSS | P | Yerin üstüne. |
| 29-31 | R5-R3 | Ben... | Kırmızı veri otobüsü. |
| 32 | VSS | P | Yerin üstüne. |
| 33-35 | R2-R0 | Ben... | Kırmızı veri otobüsü. |
| 36 | XR | Ben... | Bağlantı yok. |
| 37 | YD | Ben... | Bağlantı yok. |
| 38 | DCLK | Ben... | RGB arayüzünde piksel saat girişi. |
| 39 | VSS | P | Yerin üstüne. |
| 40 | L/R | Ben... | Panel modülünde sol/sağ tarama yönü. |

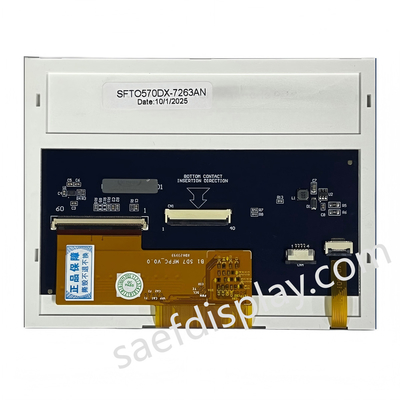

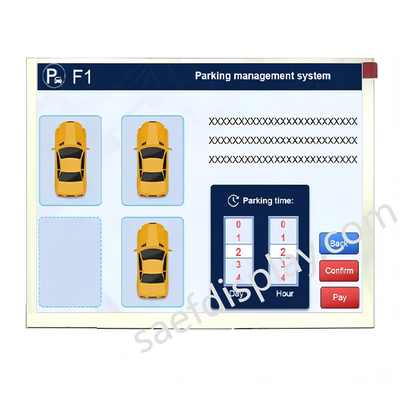

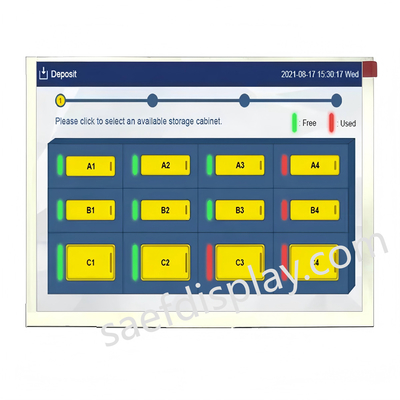

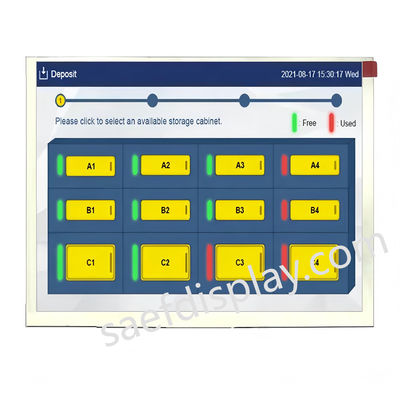

Ürün Görüntüsü
