Ürün ayrıntıları:
|
Ürün: | 2,4 İnç TFT Ekran | Karar: | 240*320 |
---|---|---|---|
dokunmatik ekran: | Dirençli dokunmatik panel | Görüntüleme yönü: | IPS Tüm Görme Açıları |
Arabirim: | MCU | PIN numarası: | 25 iğne |
Bağlantı: | Lehimleme | Yüzey Parlaklığı: | 250 cd/m2 |
Sürücü IC: | ST7789V | LED Ömrü: | 40.000 saat |
uyma: | REACH ve RoHS Uyumlu | ||
Vurgulamak: | 240x320 TFT LCD Ekranı,MCU Arayüzü TFT LCD Ekranı,2.4 inçlik TFT LCD ekranı |
Mekanik çizim
Arayüz Pin Tanımı
Hayır, hayır. | PIN Adı | İ/Ç | Açıklama |
1 | LED_K | O. | LED Katod |
2 | LED_A | O. | LED Anod |
3 | GND | Ben... | Toprak |
4 | VCC | Ben... | Güç kaynağı 2.8V Voltaj |
5 | IOVCC | Ben... | Güç kaynağı 2.8V/1.8V Voltaj |
6 | FMARK | O. | Gözyaşı etkisi çıkış iğnesi |
7 | /CS | Ben... | Çip seçimi sinyali için giriş iğnesi |
8 | Dönüştür | Ben... | LCM Tekrar ayarlama giriş sinyali |
9 | RS | Ben... | Kayıt seç sinyalini |
10 | /WR | Ben... | Stroboskop sinyali giriş iğnesi yaz |
11 | /RD | Ben... | Stroboskop sinyali giriş iğnesini oku |
12 | GND | Ben... | Toprak |
13-20 | DB7-DB0 | İ/Ç | Verileri göster |
21 | GND | Ben... | Toprak |
22 | XR | O. | Dokunmatik Panel Pin |
23 | YD | O. | Dokunmatik Panel Pin |
24 | XL | O. | Dokunmatik Panel Pin |
25 | YU | O. | Dokunmatik Panel Pin |
En yüksek mutlak sınır
Ürün | Simge | Değer | Birim |
Mantık için güç kaynağı voltajı | VDD | 1.6~3.3 | V |
Giriş voltajı | Vin | VDD+0.3 | V |
Çalışma sıcaklığı | Topr | - 20 ila 70 | °C |
Depolama sıcaklığı | Tstg | -30'dan 80'e kadar | °C |
DC Özellikleri
Ürün | Simge | Min. | Türü | En fazla. | Birim | Test koşulları |
Çalışma voltajı | VDD | 2.6 | 2.8 | 3.3 | V | - |
Besleme akımı | IDD | - | - | 5 | mA | VDD=2.8V, Ta=25°C |
Giriş voltajı | HIV | 0.8VDD | - | VDD | V | - |
VIL | 0 | - | 0.2VDD | V | ||
Giriş sızıntı akımı | IIL | - Bir.0 | - | 1.0 | mA | VIN=VDD veya VSS |
Arka ışık özellikleri
Ürün | Simge | Min. | TYP | Max | Birlik |
Test Durum |
Güçlendirme Voltajı | Vf | 3.0 | 3.2 | 3.4 | V | Eğer=80mA |
Besleme akımı | Eğer | - | 80 | - | mA | - |
Ters Voltaj | Vr | - | - | 5 | V | - |
Güç dağılımı | Pd | - | - | mW | - | |
LCM için ışık yoğunluğu |
- |
- | 250 | - | Cd/m2 | Eğer=80mA |
LCM için tekillik | - | 80 | - | - | % | Eğer=80 mA |
Optik özellikleri
- Hayır, hayır. | BİLGİ | Simge | Koşullar | Özellikleri | Birim | |||
Min. | Tip | En fazla. | ||||||
1 | Yanıt Zamanı | Tr+Tf | 25°C | - | 15 | - | Bayan | |
2 | İletişim (PL ile) | T ((%) | - | - | 7.1 | - | - | |
3 | Kontrast oranı | Kr |
θ=0, Normal bakış açısı |
- | 250 | - | - | |
4 |
İzleme Açı
|
- Evet. | θR | CR>10 | - | 80 | - | Değ |
θL | - | 80 | - | |||||
Ver. | Θ+ | - | 80 | - | ||||
- Evet. | - | 80 | - |

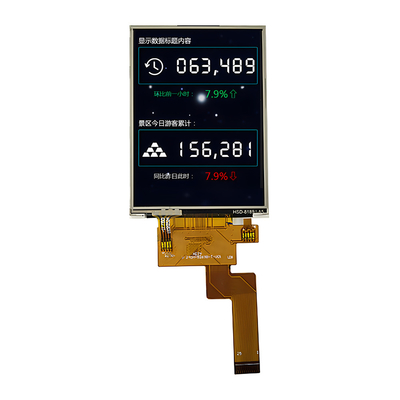

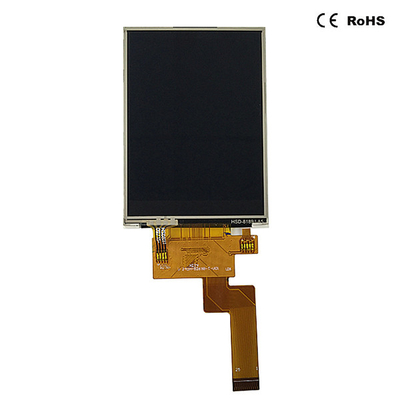

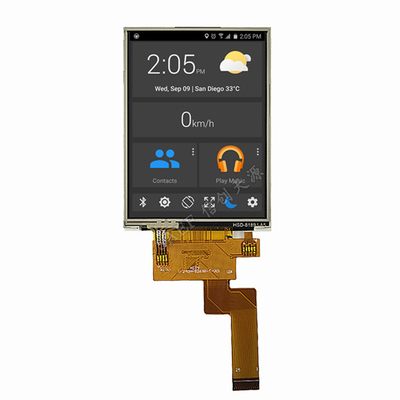

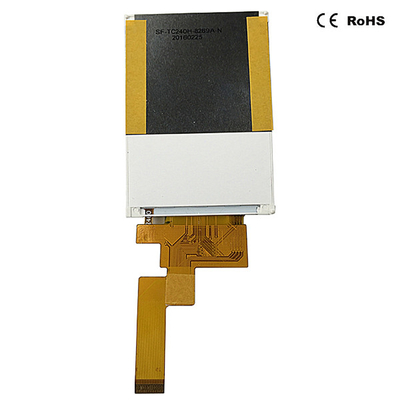

2.4 inç TFT LCD Ekranı Resim Gerçek Ürün Gösterisi
