Ürün ayrıntıları:
|
| Ürün: | 1.77 inçlik TFT LCD | Karar: | 128*160 Piksel |
|---|---|---|---|
| dokunmatik ekran: | Olmadan | Görüntüleme yönü: | saat 12 |
| Arabirim: | SPI 4 hatları | PIN numarası: | 14 |
| Bağlantı: | Eklenti | Yüzey Parlaklığı: | 300 cd/m2 (Kustomlaştırılabilir) |
| Sürücü IC: | ST7735 | LED Ömrü: | 40.000 saat |
| Çalışma sıcaklığı.: | -20°C ila +70°C | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | Düşük Güçlü TFT LCD Ekranı,1.77 inçlik TFT LCD ekranı,Yüksek çözünürlüklü TFT LCD Ekranı |
||
Bu ürün hakkında: 1.77 Inch TFT LCD Ekranı SFTO177JY-7189AN
1.77 inçlik TFT LCD ekranı ile cihazlarınızı yükseltin.Bu yüksek çözünürlüklü TFT ekranı çok çeşitli uygulamalar için mükemmeldir, giyilebilir cihazlardan tüketici elektroniklerine ve IoT ekran çözümlerine kadar.
Temel Özellikler
Başvurular
IoT Çözümleri:Düşük güç tüketimi gösteren ekranlarımız, uzun süreli performans ve güvenilirliği sağlayan bağlantılı cihazlar için mükemmel.
Endüstriyel Kullanım:Özelleştirilebilir ve zor koşullara dayanacak şekilde yapılmış, ekranlarımız dünya çapında endüstriyel ekipman üreticileri tarafından güvenilir.
Neden Shenzhen Güvenli Teknolojisi'ni seçiyorsunuz?
Güvenilir bir TFT ekran üreticisi olarak, küresel müşterilerimizin ihtiyaçlarını karşılayan yüksek kaliteli ürünler sunmaya kararlıyız.77 inçlik TFT LCD Ekranı hassas ve performans için tasarlanmıştır, bir sonraki projeniz için mükemmel bir seçim.
Tüm Serisimizi Keşfet
1.77 inçlik ekrana ek olarak, benzersiz gereksinimlerinizi karşılamak için çok çeşitli TFT LCD ekranları, OLED modülleri ve özel ekran çözümleri sunuyoruz.Ürünlerimiz ve hizmetlerimiz hakkında daha fazla bilgi edinmek için web sitemizi ziyaret edin.
Bugün bizimle iletişime geçin!
İster standart bir ürüne ister özel bir çözüme ihtiyacınız olsun, ekibimiz size yardımcı olmaya hazır.
Shenzhen Saef Technology Ltd.️ Görüntülemede yenilikçi olmak için güvenilir ortağınız.
Özellikleri
| Ürün | Özellikleri |
| Ekran Kipi | Normalde Siyah, İletişim |
| Görme Yönü | Saat 12'de. |
| Renkler | 262K. |
| Sürücü IC | ST7735 |
| Arayüz Tipi | 4 Hat SPI |
| Boyut Çizelgesi | 34.00(W) x 42.94(H) x 2.28(T) mm |
| LCD Aktif Alanı | 28.032 ((W) x 35.04 ((H) mm |
| Karar | 128 RGB ((H) x 160 ((V) piksel |
| Pixel Pitch | 0.219 ((W) x 0.219 ((H) mm |
Çizim
Arayüz Pin Açıklaması
|
Pin. Hayır. |
Simge | Açıklama |
| 1 | NC | Bağlantı yok. |
| 2 | GND | Toprak |
| 3 | LEDK | Arka ışık katodu |
| 4 | LEDA | Arka ışık anodu (3.0V-3.4V) |
| 5 | GND | Toprak |
| 6 | Dönüştür | LCM Reset Pin |
|
7 |
D/C |
Kaydet pin seç D/C= ̇ 1 ̇: Verileri göster. D/C = √0 √: Komut verileri. |
| 8 | SDA | Seri veri girişi / çıkışı. |
| 9 | SCL | Serial saat iğnesi. |
| 10 | VCC | Analog için güç kaynağı (2.8V-3.3V) |
| 11 | IOVCC | Arayüz için güç kaynağı ((1.8V-3.3V) |
| 12 | CS |
Çip seç pin ((Low ✓ etkinleştir) |
| 13 | GND | Toprak |
| 14 | NC | Bağlantı yok. |
Şematik Şema
Mutlak Maksimum Reytingler
| Parametreler | Simge | Min. | En fazla. | Birim |
| Mantıksal Güçlendirme Voltajı | IOVCC | - 0 oldu.3 | 4.6 | V |
| Analog besleme voltajı | VCC | - 0 oldu.3 | 4.6 | V |
| Çalışma sıcaklığı | Yukarı | - 20 | 70 | °C |
| Depolama sıcaklığı | Tst | -30 | 80 | °C |
| Nemlilik | RH |
- Hayır. |
% 90 (max60C) | RH |
Elektriksel Özellikler
| Parametreler | Simge | Min. | Tip | En fazla. | Birim |
| Mantıksal Güçlendirme Voltajı | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
| Analog besleme voltajı | VCC | 2.6 | 2.8 | 3.3 |
- Hayır. |
| Girdi akımı | Bilmiyorum. |
- Hayır. |
20 |
- Hayır. |
mA |
Arka ışık özellikleri
| Ürün | Simge | Min. | Tip | En fazla. | Birim |
| İleri Voltaj | Vf | 3.0 | 3.2 | 3.4 | V |
| İleri Akım | Eğer |
- Hayır. |
80 |
- Hayır. |
mA |
| Çalışma ömrü |
- Hayır. |
- Hayır. |
40000 |
- Hayır. |
Saatler. |
Optik özellikleri
| Ürün | Simge | Durum | - Min. | Tipik. | - Max. - Hayır. | Birim |
| Yanıt süresi | Tr+Tf | θ = 0° |
- |
30 | 60 | ms |
| Kontrast oranı | CR | θ = 0° | 200 | 300 |
- |
|
|
Görme açısı |
Yukarı | CR ̇10 | 40 | 45 | - |
deg. |
| Alt taraf | CR ̇10 | 15 | 20 | - | ||
| Soldan | CR ̇10 | 40 | 45 | - | ||
| Doğru. | CR ̇10 | 40 | 45 | - | ||
|
CF Rengi Renklilik (CIE)
|
Wx |
θ = 0° |
- 0 oldu.02 |
0.308 |
+0.02 |
|
| Wy. | 0.327 | |||||
| Rx | 0.610 | |||||
| Ry | 0.329 | |||||
| Gx | 0.299 | |||||
| Gy | 0.567 | |||||
| Bx | 0.143 | |||||
| - Evet. | 0.111 | |||||
| Çapraz konuşma | ct | % 2 | ||||
| İletişim | Trans | 6.21% | 6.9% |
- |

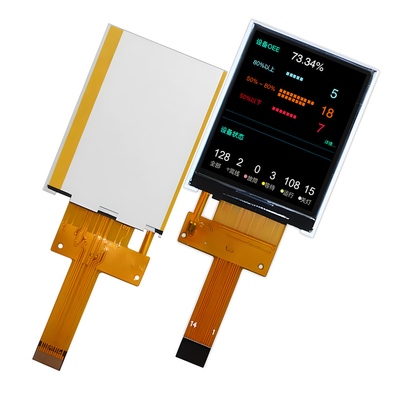

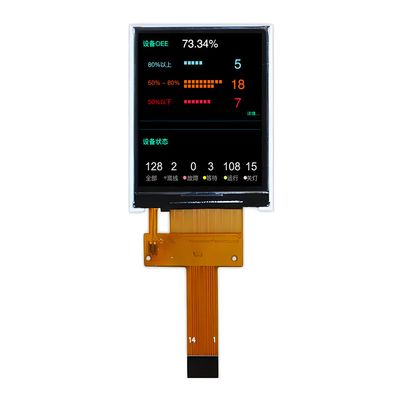

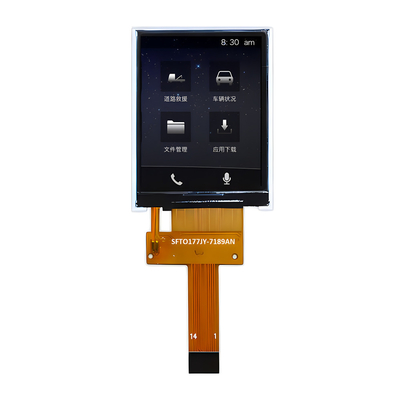

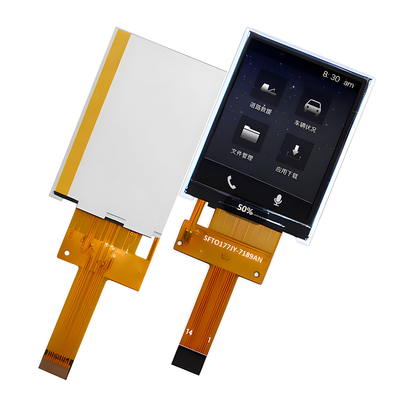

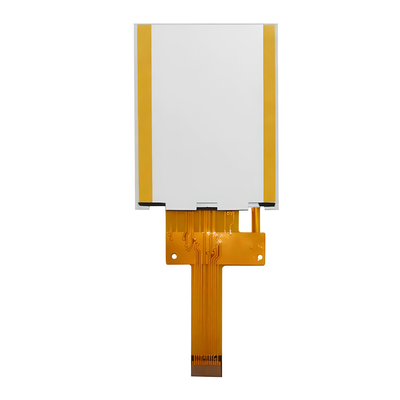

Ürün Fotoğrafı
Çevre / Güvenilirlik Testleri
| - Hayır. | Test Ürünü | Durum | Yorumlar |
| 1 | Yüksek sıcaklıkta çalışma | Ts= +80°C, 240 saat |
Not 1 IEC60068-2-2, GB2423. 2-89 |
| 2 | Düşük Sıcaklıkta Çalışma | Ta = -30 ° C, 240 saat | Not 2 IEC60068-2-1 GB2423.1-89 |
| 3 | Yüksek sıcaklıkta depolama | Ta= +80°C, 240 saat | IEC60068-2-2 GB2423. 2-89 |
| 4 | Düşük Sıcaklıkta Depolama | Ta = -30 ° C, 240 saat | IEC60068-2-1 GB/T2423.1-89 |
| 5 | Yüksek Sıcaklık ve Nemli Depolama | Ta= +60°C,% 90 RH maksimum, 160 saat |
IEC60068-2-3 GB/T2423.3-2006 |
| 6 | Termal şok (işlemem) | -30°C 30 dakika ~ +80°C 30 dakika Değişim süresi: 5 dakika, 30 döngü |
Soğuktan başla. sıcaklık, son olarak Yüksek sıcaklık IEC60068-2-14, GB2423.22-87 |
|
7 |
Elektrostatik boşaltma (işlem) |
C=150pF, R=330 Ω, 5 puan/panel Hava:±8KV, 5 kez; Temas: ±4KV, 5 zaman; (çevre: 15°C ~ 35°C, 30% ~ 60%, 86Kpa ~ 106Kpa) |
IEC61000-4-2 GB/T17626.2-1998 |
|
8 |
titreşim (İşlemsiz) |
Frekans aralığı: 10~55Hz, Vuruş: 1.mm tarama: 10Hz~55Hz~10Hz X.Y.Z. her yönü için 2 saat. (paketin durumu) |
IEC60068-2-6 GB/T2423.5-1995 |
| 9 | Şok (işlememesi) |
60G 6ms, ± X, ± Y, ± Z Her yön için 3 kez |
IEC60068-2-27 GB/T2423.5-1995 |
| 10 | Paket düşme testi |
Yüksekliği: 80 cm, 1 köşesi, 3 kenarı, 6 yüzey |
IEC60068-2-32 GB/T2423.8-1995 |
