Ürün ayrıntıları:
|
| Anahtar kelimeler: | 8 inç TFT LCD | Karar: | 1920*1200 |
|---|---|---|---|
| Arabirim: | LVDS | Pimler: | 45 pim |
| dokunmatik ekran: | Mevcut / Opsiyonel | Yüzey Parlaklığı: | 1200 cd/m2 (sirke) |
| LED Ömrü: | 40.000 saat | Görüntüleme yönü: | Tüm Görüş Açıları |
| Bağlantı: | Bağlantı tipi | Çalışma sıcaklığı.: | –30°C ile +85°C arası |
| Sürüş Tahtası: | Mevcut / Opsiyonel | LED Akım Sabiti: | Mevcut / Opsiyonel |
| uyma: | REACH ve RoHS Uyumlu | Sertifika: | ISO9001:2015 / ISO14000:2015 |
| Vurgulamak: | 1200 nitlik TFT LCD,8 inç TFT LCD,FHD TFT LCD |
||
Endüstriyel ve Açık Hava Uygulamaları için 8 Inch TFT LCD Ekranı - Yüksek Parlaklık, Tam HD Çözünürlük Tanıtımı!
Ürün Özellikleri
| Parametreler | Özellikleri | Birim | Not: |
| Çizelge Boyutu | 181.7 ((H) × 119.8 ((V) × 5.5 ((T) | mm | KUMUR |
| Etkin Alan | 172.224 ((H) ×107.640 ((V) | mm | Not 1.1 |
| Parlaklık | 1000-1200 | cd/m2 | - |
| Piksel sayısı | 1920 ((H) xRGB×1200 (V) | piksel | - |
| Pixel Pitch | 29.9 ((H) ×3 ×89.7 ((V) | μm | - |
| Piksel Düzenlemesi | RGB Dikey Şerit | - | - |
| Renkleri Göster | 16.7M | - | - |
| Renk aralığı | % 70 (Min.), % 75 (Tip.) | CF @C Light | |
| Ekran Kipi | Normalde siyah. | - | - |
| Görme Yönü | 85/85/85/85 (Tipik) 80/80/80/80 (Min.) | Deg. | CR>=10 |
| Ağırlık | TBD | gram | - |
| Arabirim | 2 portlu LVDS ((8 bit) | - | - |
| IC | FL5893DA | Not 1.2 |
Mekanik çizim
Pin Açıklaması
| - Hayır, hayır. | Simge | Görev | - Hayır, hayır. | Simge | Görev |
| 1 | VLED- | LED arka ışıklandırma gücü (katod) | 24 | GND | toprak |
| 2 | VLED- | LED arka ışıklandırma gücü (katod) | 25 | OLV2P | LVDS diferansiyel veri girişi pozitif |
| 3 | VLED+ | LED backlighter için güç (Anod) | 26 | OLV2N | LVDS diferansiyel veri girişi |
| 4 | VLED+ | LED backlighter için güç (Anod) | 27 | GND | toprak |
| 5 | NC | Bağlantı yok. | 28 | OLVCLKP | LVDS diferansiyel veri girişi pozitif |
| 6 | GND | toprak | 29 | OLVCLKN | LVDS diferansiyel veri girişi |
| 7 | ELV3P | LVDS diferansiyel veri girişi pozitif | 30 | GND | toprak |
| 8 | ELV3N | LVDS diferansiyel veri girişi | 31 | OLV1P | LVDS diferansiyel veri girişi pozitif |
| 9 | GND | toprak | 32 | OLV1N | LVDS diferansiyel veri girişi |
| 10 | ELV2P | LVDS diferansiyel veri girişi pozitif | 33 | GND | toprak |
| 11 | ELV2N | LVDS diferansiyel veri girişi | 34 | OLV0P | LVDS diferansiyel veri girişi pozitif |
| 12 | GND | toprak | 35 | OLV0N | LVDS diferansiyel veri girişi |
| 13 | ELVCLKP | LVDS diferansiyel veri girişi pozitif | 36 | GND | toprak |
| 14 | ELVCLK N | LVDS diferansiyel veri girişi | 37 | I2C _SDA | I2C için veri girişi/çıkışı ((lütfen bu pinleri açın.) |
| 15 | GND | toprak | 38 | I2C _SCL | I2C için saat sinyali lütfen bu pinleri açın. |
| 16 | ELV1P | LVDS diferansiyel veri girişi pozitif | 39 | VDD_OTP | OTP devresi için güç kaynağı lütfen bu iğneleri açın. |
| 17 | ELV1N | LVDS diferansiyel veri girişi | 40 | EEPEN | Sadece Pin'i test edin (Lütfen bu Pin'leri açın.) |
| 18 | GND | toprak | 41 | VDDIN | Güç kaynağı |
| 19 | ELV0P | LVDS diferansiyel veri girişi pozitif | 42 | VDDIN | Güç kaynağı |
| 20 | ELV0N | LVDS diferansiyel veri girişi | 43 | VDDIN | Güç kaynağı |
| 21 | GND | toprak | 44 | VDDIN | Güç kaynağı |
| 22 | OLV3P | LVDS diferansiyel veri girişi pozitif | 45 | VDDIN | Güç kaynağı |
| 23 | OLV3N | LVDS diferansiyel veri girişi |
Optik Özellikler
| Parametreler | Simge | Durum | - Min. | Tipik. | - Max. - Hayır. | Birim | Not: | |
|
Görme açısı aralığı |
Yatay |
Θ3 |
CR > 10 |
80 | 85 | - | Deg. |
Not 6.1 |
| Θ9 | 80 | 85 | - | Deg. | ||||
|
Dikey |
Θ12 | 80 | 85 | - | Deg. | |||
| Θ6 | 80 | 85 | - | Deg. | ||||
| Kontrast oranı | CR |
Θ = 0 |
1000 | 1200 | - |
HC+APF Not 6.2/6.3 |
||
| Hücre iletimi | Tr | 3.8 | 4.5 | - | % | |||
|
Chroma@CIE1931 |
Rx |
Θ = 0 |
0.654 | 0.674 | 0.694 |
@C Light Note 6.4 |
||
| Ry | 0.302 | 0.322 | 0.342 | |||||
| Gx | 0.249 | 0.269 | 0.289 | |||||
| Gy | 0.582 | 0.602 | 0.622 | |||||
| Bx | 0.113 | 0.133 | 0.153 | |||||
| - Evet. | 0.095 | 0.115 | 0.135 | |||||
| Wx | 0.276 | 0.296 | 0.316 | |||||
| Wy. | 0.318 | 0.338 | 0.358 | |||||
| Renk aralığı | Θ = 0 | 70 | 75 | - | % | |||
| Yanıt Zamanı | Tr+Tf |
Ta= 25 C Θ = 0 |
- |
30 | 35 | ms | Not 6.5 | |
Güvenilirlik testi parametreleri
| - Hayır. | Parçalar | Koşullar |
| 1 | Yüksek sıcaklıkta depolama testi ((HTS) | 85°C, 240 saat, çalışmıyor. |
| 2 | Düşük sıcaklıkta depolama testi ((LTS) | -30°C, 240 saat, çalışmıyor. |
| 3 | Yüksek sıcaklık çalışma testi ((HTO) | 85°C, 240 saat, çalıştırılabilir |
| 4 | Düşük sıcaklık çalışma testi ((LTO) | -30°C, 240 saat, işlevsel |
| 5 | Termal Nemlik Çalışma testi ((THO) | 60°C/90%RH, 240 saat, çalıştırılabilir |
| 6 | Isı Döngüsü Depolama testi ((TST) | -30~80°C, 100 döngü, 1 saat/döngü, çalışmıyor |
|
7 |
Resim yapıştırma |
5*5 desen, 1 saat 25°C±2°C kontrol desen Gri 127, 3 dakikadan sonra, duvar tamamen temizlenmelidir. |

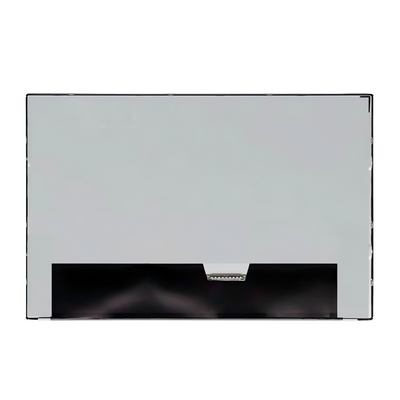

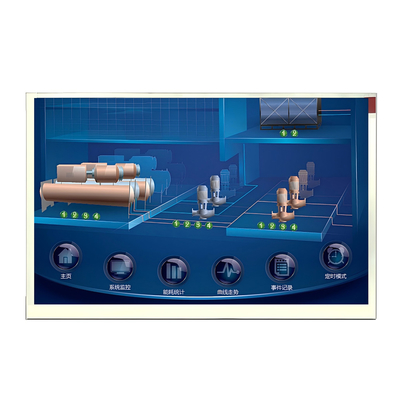

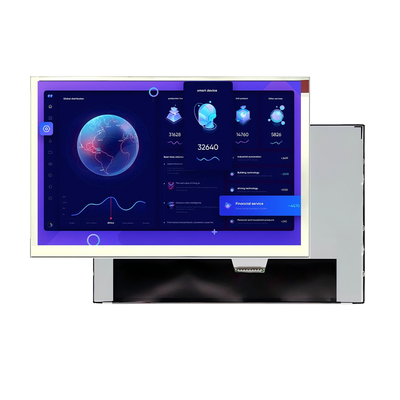

Ürün Görüntüsü
