Ürün ayrıntıları:
|
| Ürün: | 2.0 "TFT LCD | Ekran Teknolojisi: | IPS, Tüm Görüş Açıları |
|---|---|---|---|
| Karar: | 240x320 nokta | Arabirim: | 8 bit paralel |
| PIN numarası: | 22 iğne | Bağlantı: | ZIF (özelleştirilebilir) |
| Yüzey Parlaklığı: | 400 cd/m2 | Çalışma sıcaklığı.: | -20℃ ila +70℃ |
| Kontrast Oranı: | 800 : 1 | Renk: | 262K. |
| Garanti: | 1 yıl | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 240x320 tft LCD ekran modülü,400 Nit TFT LCD Ekran Modülü,IoT Aygıtları TFT-LCD Ekran Modülü |
||
Bu Ürün Hakkında 2 inç IPS TFT LCD Ekranı: SFTO200JY-7251AN
IoT projelerinizi, yenilikçi uygulamalar için özel olarak tasarlanmış, son teknoloji 2 inç yüksek parlaklıklı IPS TFT-LCD Ekran Modülümüzle yükseltin.Bu kompakt ekranın çözünürlüğü 240x320 piksel, hayranlık uyandıran görseller ve canlı renkler sunarak fikirlerinizi hayata geçirir.
Temel özellikleri ve faydaları:
Uygulamalar:
Neden bizim ekran modülümüzü seçtiniz?
2 inç yüksek parlaklık IPS TFT-LCD ekranımız performans, dayanıklılık ve esneklik için tasarlanmış.IoT uygulamalarınızda kullanıcı etkileşimini artırmak için olağanüstü görsel berraklığın ve tasarım çok yönlülüğünün gücünü kullanınGüvenilir özellikleri ve kullanıcı dostu entegrasyonu sayesinde, en önemli şeye odaklanabilir ve yenilikçi fikirlerinizi pazara getirebilirsiniz.
Bugün sipariş verin!
IoT cihaz projelerinizi nihai ekran çözümü ile dönüştürün. 2 Inç Yüksek Parlaklıklı IPS TFT-LCD Ekran Modülünü bugün sipariş edin ve mükemmel kalite, performans,ve uygun maliyet. ABD'nin dört bir yanındaki sevkiyat için şimdi mevcut!
Ürün Özellikleri
| Ürün | Özellikleri |
| Ekran Kipi | Normalde Siyah, İletişim |
| Görme Yönü | Hepsi |
| Renkler | 262K. |
| Sürücü IC | ST7789P3 |
| Arayüz Tipi | 4Wire SPI |
| Boyut Çizelgesi | 34.60 ((W) x 47.80 ((H) x 2.03 ((T) |
| LCD Aktif Alan LCD | 30.60 ((W) x 40.80 ((H) |
| Karar | 240 RGB ((H) x 320 ((V) |
| Pixel Pitch | 0.1275 ((W) x 0.1275 ((H) |
| Yüzey Brightnes | 400 nit |
Mekanik Boyutlar
Mutlak Maksimum Reytingler
| Parametreler | Simge | Min. | En fazla. | Birim |
| Mantıksal Güçlendirme Voltajı | IOVCC | - 0 oldu.3 | 4.6 | V |
| Analog besleme voltajı | VCC | - 0 oldu.3 | 4.6 | V |
| Çalışma sıcaklığı | Yukarı | - 20 | 70 | °C |
| Depolama sıcaklığı | Tst | -30 | 80 | °C |
| Nemlilik | RH |
- Hayır. |
% 90 (max60C) | RH |
Elektriksel Özellikler
| Parametreler | Simge | Min. | Tip | En fazla. | Birim |
| Mantıksal Güçlendirme Voltajı | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
| Analog besleme voltajı | VCC | 2.6 | 2.8 | 3.3 |
- |
| Girdi akımı | Bilmiyorum. |
- Hayır. |
20 |
- Hayır. |
mA |
Arka ışık özellikleri
| Ürün | Simge | Min. | Tip | En fazla. | Birim |
| İleri Voltaj | Vf | 3.0 | 3.2 | 3.4 | V |
| İleri Akım | Eğer |
- Hayır. |
60 |
- Hayır. |
mA |
| Çalışma ömrü |
- Hayır. |
30000 | 40000 |
- Hayır. |
Saatler. |
Arayüz Pin Tanımı
|
Pin. Hayır. |
Simge | Açıklama |
| 1 | LED+ | Arka ışık anodu |
| 2 | LED- | Arka ışık katodu |
| 3-4 | NC | |
| 5 | IOVCC | Arayüz için güç kaynağı ((1.8V-3.3V) |
| 6 | VCC | Analog için güç kaynağı (2.8V-3.3V) |
| 7-14 | DB7-DB0 | Paralel veri girişi / çıkışı. |
| 15 | RD |
8080 MCU paralel arayüzünde okuma etkinleştir. |
|
16 |
WR |
Paralel arayüzde yazmayı etkinleştir. Verileri 4 satırlı bir seri arayüzünde görüntüle. |
|
17 |
RS |
Kaydet pin seç RS= ̇ 1 ̇: Verileri göster. RS = √0 √: Komut verileri. |
| 18 | CS |
Çip seçme düğmesi (("LoSw" etkinleştir) |
| 19 | TE | MCU'yu hafıza çerçevesine senkronize etmek için yırtma etkisi sinyali kullanılır. |
| 20 | Dönüştür | LCM Reset Pin |
| 21 | SDA | Seri veri girişi / çıkışı. |
| 22 | GND | Toprak |
Optik özellikleri
| Ürün | Simge | Durum | - Min. | Tipik. | - Max. - Hayır. | Birim |
|
İletişim (Polarizer olmadan) |
T ((%) |
- |
- |
(4.50) |
- |
% |
|
Ötürücü (ve Polarizatör) |
T ((%) |
- |
- |
(12.20) |
- |
% |
| Kontrast oranı | CR |
Θ=0 Normal görüntüleme açı |
640 | 800 |
- |
- |
| Yanıt Zamanı | TR +TF |
- |
30 | 40 |
msec |
|
| Renk aralığı | S(%) | 54 | 60 |
- |
% |

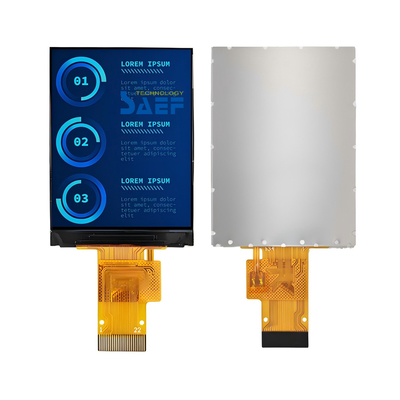

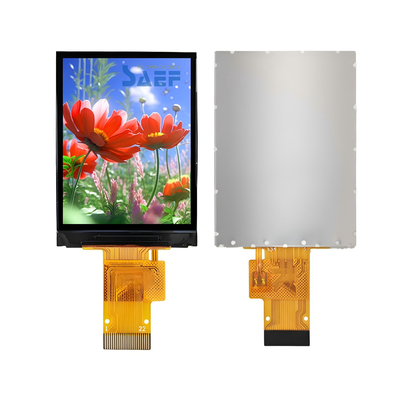

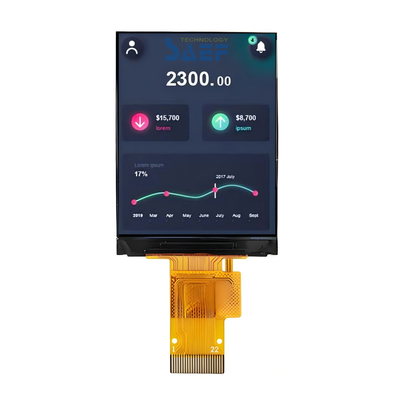

Ürün Görüntüsü
Daha fazla seçenek: SPI Arayüzü (Model:SFTO200JY-7250AN)
