Ürün ayrıntıları:
|
| ürün: | 2,8 inç TFT LCD | Karar: | 480 x 640 （VGA） |
|---|---|---|---|
| Renk: | 262K. | Ekran Tipi: | IPS TFT LCD |
| Arabirim: | RGB | Görme açısı: | 80°/80°/80°/80° (Sol/Sağ/U/D) |
| Sürücü IC: | ST7701S | Güneş ışığı okunabilirliği: | - Evet. |
| Yüzey Parlaklığı: | 1000 cd/m2 (nits) | Uygulama: | Endüstriyel HMI, Dış mekan ekipmanları |
| Arka ışık ömrü: | 40.000 saat | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | Güneş ışığı görülebilir TFT LCD Ekranı,480x640 Endüstriyel Ekran Modülü,1000 nitlik TFT LCD ekranı |
||
| Ürün | Özellikleri | Birim |
| Ekran Boyutu | 2.8 inç | Çapraz |
| Piksel sayısı | 480RGB ((H) x640 ((V) | Pikseller |
| Ekran alanı | 43.2 ((H) x57.6 ((V) | mm |
| Pikselleşme | 0.09 ((H) x0.09 ((V) | mm |
| Çizelge Boyutu | 46.2x65.2x2.3±0.2 | mm |
| Piksel düzenlemesi | RGB Dikey Şerit | ―― |
| Görüntüleme modu | Normalde siyah. | ―― |
| Görme Yönü (Göz) | Hepsi | ―― |
| Renk Göster | 262K. | ―― |
| Parlaklık ((cd/m2) | 1100 | nit |
| Kontrast oranı | 1200:1 | ―― |
| Arayüz | RGB | |
| Arkaplan ışığı | LED yan lamba tipi | ―― |
| Sürücü IC | ST7701S | |
| Çalışma sıcaklığı | -20 ~ 70 | °C |
| Depolama sıcaklığı | -30~80 | °C |
Yüksek Parlaklık 1000nits 2.8 inç TFT LCD Ekranı, güçlü, çok yönlü ve yüksek performanslı bir ekran arayan profesyoneller için nihai çözümdür.Cihazlarınızı eşsiz bir parlaklık ve netlik ile yükseltin, ve endüstrilerden tüketici elektroniklerine kadar çeşitli uygulamalara hitap ediyor.
Dış Boyutlar
Arayüz Pin Tanımı
| Pin No. | Simge | Görev |
| 1 | LEDA | LED arka ışık (katot) |
| 2 | LEDK | LED arka ışık (katot) |
| 3 | GND | Toprak |
| 4 | VDD | Güç kaynağı. 2.8~3.3V |
| 5 | GND | Toprak |
| 6 | Dönüştür | Girişi sıfırla. |
| 7 | GND | Toprak |
| 8 ~ 25 | DB17~DB0 | RGB mavi veri girişi |
| 26 | GND | Toprak |
| 27 | SDA | SPI arayüz saati |
| 28 | SCL | SPI arayüz saati |
| 29 | CS | Çip seçin giriş iğnesi |
| 30 | HSYNC | RGB arayüzü çalışması için çizgi senkronizasyonu sinyali |
| 31 | HSYNC | RGB arayüzü çalışması için çerçeve senkronizasyonu sinyali |
| 32 | PCLK | RGB arayüzü işlemi için nokta saat sinyali |
| 33 | DE | RGB arayüzü çalışması için veri etkinleştirme sinyali |
| 34 | GND | Toprak |
Elektriksel Özellikler
| Ürün | Simge | - Min. | Tipik. | - Max. - Hayır. | Birim |
| Analog besleme voltajı | VDD | 2.4 | 2.8 | 3.3 | V |
| Dijital besleme voltajı | VDDI | - | - | - | |
| Giriş sinyali Voltajı | HIV | 0.7VDDI | - | VDDI | V |
| VIL | GND | - | 0.3VDDI | V |
Arka ışık birimi (GND=0V)
| Ürün | Simge | Min. | Tip | En fazla. | Birim |
| LED akımı | İL | - | 45 | 60 | mA |
| LED voltajı | VL | - | 11.2 | 13.6 | V |
| LED çalışma ömrü | Saat. | 40000 | - | - | Saat |
Optik Özellikler
| Ürün | Simge | Durum | Min. | Türü | En fazla. | Birim | |
| Beyaz parlaklık (Orta) | Lv |
Θ=0 Normal. İzleme Açı IBL=80mA |
1000 | 1100 | - Hayır. | cd/m2 | |
| Yanıt süresi | Tr+Tf | - Hayır. | 35 | 40 | ms | ||
| Kontrast oranı | CR | 900 | 1200 | - Hayır. | - Hayır. | ||
|
Renk Renklilik (CIE1931) |
Beyaz |
Wx | 0.278 | 0.308 | 0.338 | ||
| Wy. | 0.309 | 0.339 | 0.369 | ||||
|
Görme açısı |
Hor. |
İL |
CR≥10 |
- Hayır. | 80 | - Hayır. | |
| ΘR | - Hayır. | 80 | - Hayır. | ||||
|
Ver |
- Evet. | - Hayır. | 80 | - Hayır. | |||
| ΘD | - Hayır. | 80 | - Hayır. | ||||
| Parlaklık tekdüzeliği | Ortalama | Θ=0 | 80 | 90 | - Hayır. | % | |
| Renk aralığı | NTSC | Θ=0 | 65 | 70 | - Hayır. | % | |

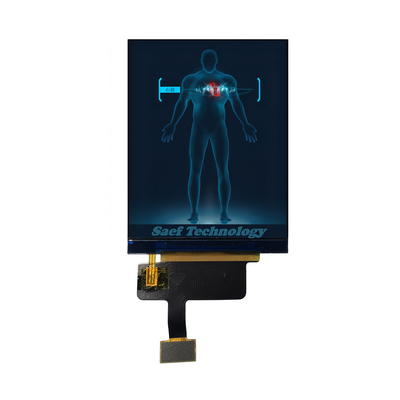

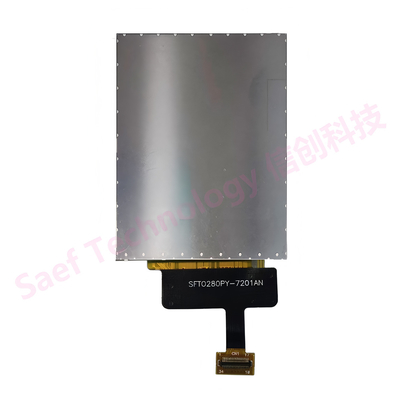

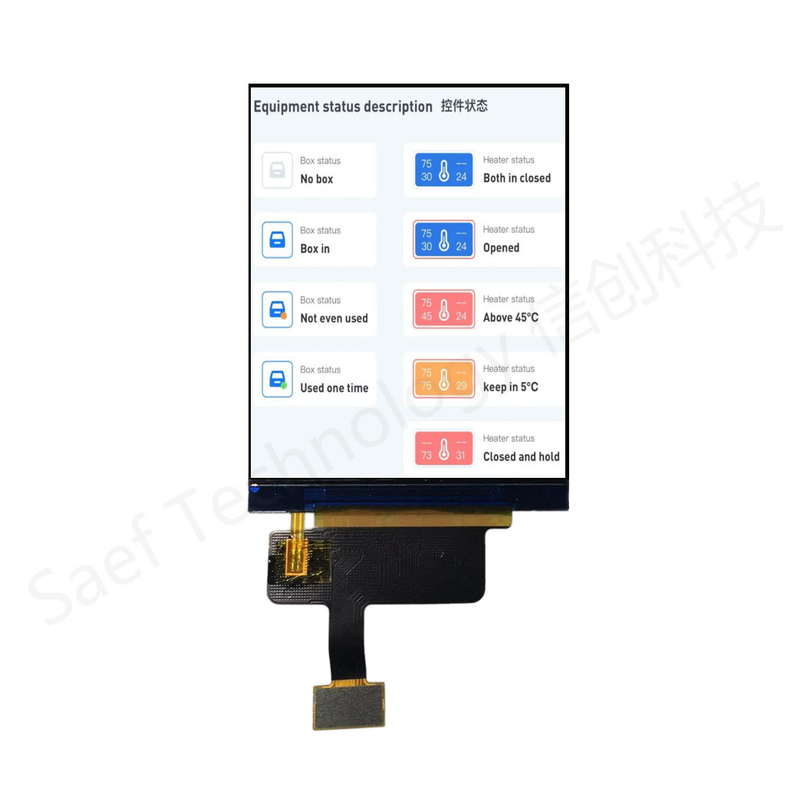

Ürün Görüntüsü
