Ürün ayrıntıları:
|
| Model numarası: | SFTO560SH-7316an | Ekran boyutu: | 5.6 inç diyagonal |
|---|---|---|---|
| Karar: | 640 × 480 piksel (RGB şerit) | Parlaklık: | 250 cd/m² |
| Çalışma sıcaklığı.: | -20°C ila +70°C | Teknoloji: | TN TFT, Transif |
| Arabirim: | 24 bit dijital RGB | Arka ışık: | 15 LED, |
| Görüntüleme yönü: | Saat 12 Optimal | Optik performans: | % 51.2 NTSC |
| Güç kaynağı: | 3.3V mantık + çift voltaj sürücüsü | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | TFT LCD Ekran Modülü,640x480 Endüstriyel Ekran,5.6 inçlik TFT LCD Ekranı |
||
Endüstriyel Uygulamalar için Yüksek Performanslı 5,6" TFT LCD
SFTO560SH-7316AN, kritik görev sistemleri için sağlam güvenilirlik sunar. AT056TN52 V.3 özelliklerine göre tasarlanan bu endüstriyel sınıf 5,6 inç TFT şunları sunar:
Temel Teknik Avantajlar
✅ Gelişmiş Görünürlük
Parlama önleyici polarizatörlü 640x480 çözünürlük
Güneş ışığında okunabilirlik için 250 cd/m² yüksek parlaklık
12 yönünde optimum görüntüleme ile 500:1 kontrast oranı
✅ Endüstriyel Sınıf Dayanıklılık
Aşırı sıcaklıklarda çalışır (-20°C ~ +70°C)
100G mekanik şoka dayanır (6ms süre)
Kapalı yapı sayesinde IP50 eşdeğeri toz koruması
✅ Kararlılık için Tasarlandı
DE/HV senkronizasyon modları ile 24 bit RGB arayüzü
Çift voltajlı sürücü sistemi (VGH:15V, VGL:-12V)
Esnek montaj için tarama yönü kontrolü (L/R, U/D pinleri)
Sertifikalı Güvenilirlik
Uluslararası standartlara göre titiz çevresel testlerden geçer:
96 saat yüksek sıcaklık (70°C) ve nem (50°C/90%RH)
20 döngü termal şok (-30°C↔80°C)
ESD koruması: ±8kV (hava), ±4kV (temas)
Küresel Uygunluk
ROHS 2011/65/EU ve REACH SVHC uyumlu
Ambalaj 94/62/EC direktiflerine uygundur
Pb içermeyen lehim uyumlu (Sn96.3-Ag3.3-Cu0.4)
Uygulamalar
Endüstriyel Otomasyon: HMI panelleri, PLC arayüzleri
Tıbbi Cihazlar: Hasta monitörleri, taşınabilir teşhis cihazları
Ulaşım Sistemleri: Tren kontrol ekranları, aviyonik
Test Ekipmanları: Saha ölçüm araçları, el tipi tarayıcılar
Özelleştirme İsteği
İletişim sales2@saef.com.cn IP65 sızdırmaz versiyonlar, kapasitif dokunmatik seçenekler veya özel çerçeve tasarımları için.
Özellikler
| Özellikler | Detaylar |
| Ekran Boyutu (Diyagonal) | 5.6” |
| LCD tipi | TN TFT |
| Ekran Modu | Yarı Saydam / Normal Beyaz |
| Çözünürlük | 640 RGB x 480 |
| Görüş Yönü | 12 YÖNÜ |
| Gri Tonlamalı Ters Yön | 6 YÖNÜ |
| Modül Ana Hatları | 126.5(Y) x 100(V) x 5.7(T) (Not1) |
| Aktif Alan | 112.896(Y) x84.672(V) |
| Piksel Boyutu | 58.8*3 x 176.4 |
| Piksel Düzeni | RGB |
| Polarizatör Yüzey İşlemi | Parlama önleyici |
| Sürücü IC'si | ILI6192A-01&ILI5481A |
| Ekran Renkleri | 16.7M |
| Arayüz | 24 Bit-RGB Arayüzü |
| Dokunmatik Panel ile veya Olmadan | Olmadan |
| Çalışma Sıcaklığı | -20~70 |
| Depolama Sıcaklığı | -30~80 |
| Ağırlık | 100 |
Optik Özellikler
| Öğe | Sembol | Durum | Özellik | Birim | |||
| Min. | Tip. | Maks. | |||||
|
Açıkken Parlaklık TFT( If =20mA/LED) |
Lv |
Normalde görüş açısı θX = φY =0º |
200 |
250 |
- |
cd/m² |
|
| Kontrast oranı (Bkz. 6.3) | CR | 600 | 1000 | - | |||
|
Tepki süresi (Bkz. 6.2) |
TR+TF |
- |
25 | 50 |
ms |
||
| Beyaz | XW | 0.25 | 0.30 | 0.35 | |||
| YW | 0.26 | 0.31 | 0.36 | ||||
|
Görüş Açısı (Bkz. 6.4) |
Yatay | θX+ |
Merkez CR≥10 |
60 | 70 | - |
Derece |
| θX- | 60 | 70 | - | ||||
| Dikey | φY+ | 40 | 50 | - | |||
| φY- | 60 | 70 | - | ||||
| NTSC Oranı (Renk Gamı) | - | 51.2 | - | % | |||
Arka Işık Özellikleri
| Öğe | Sembol | Durum | Min. | Tip. | Maks. | Birim |
| Arka Işık Voltajı | VLED | Ta=25 ºC, IF=20mA/LED | - | 9.3 | - | V |
| Arka Işık Akımı | ILED | Ta=25 ºC, VF=3.1V/LED | - | 100 | - | mA |
| Güç dağılımı | PD | - | 930 | - | mW | |
| Tekdüzelik | Ort. | 75 | 80 | - | % | |
| LED çalışma ömrü (25℃) | - | 20000 | 30000 | - | Saat | |
| Sürücü yöntemi | Sabit akım | |||||
| LED Yapılandırması | 15 Beyaz LED (bir dizede 3 LED ve paralel olarak 5 grup) | |||||
Dış Boyutlar
![]()
Arayüz Pini Tanımı
| Pin No. | Sembol | G/Ç | İşlev |
| 1 | VLED+ | P | LED arka ışık anot için güç |
| 2 | VLED+ | P | LED arka ışık anot için güç |
| 3 | VLED- | P | LED arka ışık katot için güç |
| 4 | VLED- | P | LED arka ışık katot için güç |
| 5 | GND | P | Güç toprağı |
| 6 | VCOM | G | VCOM girişi |
| 7 | VCC | P | Dijital devre için güç kaynağı |
| 8 | MODE | G | DE veya HV modu kontrolü |
| 9 | DE | G | Veri Etkinleştirme |
| 10 | VS | G | Vsync sinyal girişi |
| 11 | HS | G | Hsync sinyal girişi |
| 12 | B7 | G | Mavi veri girişi (MSB) |
| 13 | B6 | G | Mavi veri girişi |
| 14 | B5 | G | Mavi veri girişi |
| 15 | B4 | G | Mavi veri girişi |
| 16 | B3 | G | Mavi veri girişi |
| 17 | B2 | G | Mavi veri girişi |
| 18 | B1 | G | Mavi veri girişi |
| 19 | B0 | G | Mavi veri girişi (LSB) |
| 20 | G7 | G | Yeşil veri girişi (MSB) |
| 21 | G6 | G | Yeşil veri girişi |
| 22 | G5 | G | Yeşil veri girişi |
| 23 | G4 | G | Yeşil veri girişi |
| 24 | G3 | G | Yeşil veri girişi |
| 25 | G2 | G | Yeşil veri girişi |
| 26 | G1 | G | Yeşil veri girişi |
| 27 | G0 | G | Yeşil veri girişi (LSB) |
| 28 | R7 | G | Kırmızı veri girişi (MSB) |
| 29 | R6 | G | Kırmızı veri girişi |
| 30 | R5 | G | Kırmızı veri girişi |
| 31 | R4 | G | Kırmızı veri girişi |
| 32 | R3 | G | Kırmızı veri girişi |
| 33 | R2 | G | Kırmızı veri girişi |
| 34 | R1 | G | Kırmızı veri girişi |
| 35 | R0 | G | Kırmızı veri girişi (LSB) |
| 36 | GND | P | Güç toprağı |
| 37 | DCLK | G | Örnek saat |
| 38 | GND | P | Güç toprağı |
| 39 | L/R | G | Soldan sağa tarama yönünü seçin |
| 40 | U/D | G | Yukarı veya aşağı tarama yönünü seçin |
| 41 | VGH | G | Tarama sürücüsü için pozitif güç |
| 42 | VGL | G | Tarama sürücüsü için negatif güç |
| 43 | AVDD | P | Analog devre için güç kaynağı |
| 44 | RESET | G | Sıfırlama |
| 45 | POL | Ç | Hat ters çevirme kontrol sinyali için polarite seçimi |
| 46 | VCOM | G | VCOM girişi |
| 47 | NC | - | Konektör Yok |
| 48 | NC | - | Konektör Yok |
| 49 | NC | - | Konektör Yok |
| 50 | NC | - | Konektör Yok |

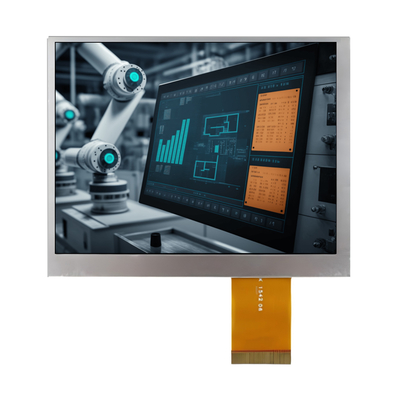

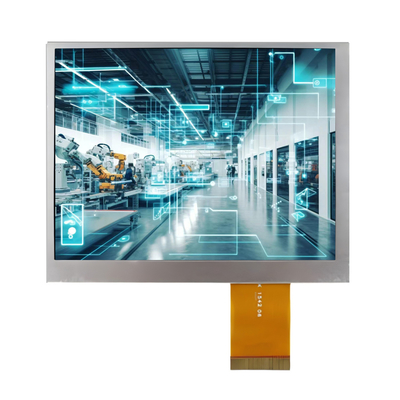

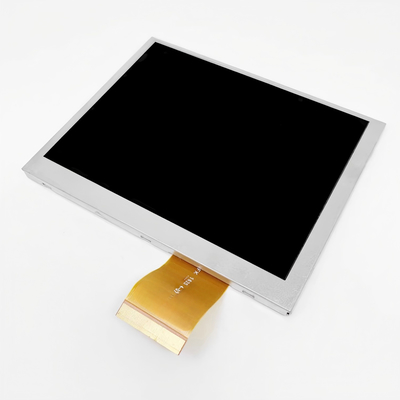

Ürün Resmi
![]()
![]()
