Ürün ayrıntıları:
|
| Model numarası: | SFTO2700SM-7317an | Ekran boyutu: | 27 inç diyagonal |
|---|---|---|---|
| Karar: | 1920 × 1080 piksel (RGB şerit) | Parlaklık: | 350 cd/m² |
| Çalışma sıcaklığı.: | 0°C ila +50°C | Kontrast Oranı: | 1000:1 (Tip.) |
| Arabirim: | Çift kanallı LVD (2 piksel/saat) | Tepki Süresi: | 14ms (açık/kapalı, tip.) |
| Arka ışık: | 30.000 Saat | Yüzey Tedavisi: | Parlaklık Önleyici, 3H Sertlik |
| Güç girişi: | 5V ±% 10 (maks. 5.5V) | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 350 cd/m2 Endüstriyel TFT LCD,Çift LVDS Endüstriyel TFT LCD,27" Endüstriyel TFT LCD |
||
Endüstriyel Ayarlar 27-Zoll Display für Kontrollräume
SFTO2700SM-7317AN, Full-HD çözümü ile endüstriyel dayanıklılığı birleştirdi.350 cd/m2'lik parlaklık ve 89° bakış açısı, zorlu ışık koşullarında bile net görüntüleme sağlar..
Mühendisler için anahtar avantajlar
✅ Endüstriyel Güvenlik
0°C'den 50°C'ye kadar çalışma (Lagerung -20°C~60°C)
Çift LVDS-Schnittstelle 74.25MHz Tak frekansıyla
3H kratzfeste Anti-Reflex-Oberfläche
✅ Optik Mükemmellik
10001 Kontrast ratio für scharfe Graustufendarstellung (Grafın keskin bir şekilde gösterilmesi için kontrast oranı)
14ms Reaktionszeit (Schwarz-Weiß-Übergang)
Renk koordinatları CIE1931 (Weißpunkt x=0.283/y=0.289)
✅ Einfache Entegrasyonu
Verriegelbarer JAE FI-X30HL-Stecker
Sadece DE Zamanlama Modu (kein HSYNC/VSYNC benötigt)
VESA uyumlu Befestigungspunkte
Zertifizierte Robustheit (Güçlülik Sertifikası)
72 saatlik yüksek sıcaklık testi @60°C
24 Zyklen Thermischer Şok (-20°C/60°C)
ESD-Schutz: IEC 61000-4-2 uyarınca ±8kV (Kontakt)
Prozessleittechnik: SCADA-System, Leitwartendisplays
Medizingeräte: OP-Monitore, Diagnosekonsolen
Laboratuvar Otomasyonu: Mikroskopiemonitore, Analysegeräte
Dijital İşaret: Endüstriye Uygun Bilgi Eğlence Sistemi
ISO-Sertifikası: 9001:2015 (Kalite), 14001:2015 (Umwelt)
EMV: EN 55032:2015 Konform
Garanti: 2 yıl işlev bozukluğu
İletişim: ESD-Schutzverpackung, Montagezeichnungen (DXF)
Kişiselleştirme talebi
İletişimsales2@saef.com.cnIP65 mühürlü versiyonlar, kapasitif dokunma seçenekleri veya özel çerçeve tasarımları için.
Özellikler
| Parçalar | Birim | Özellikleri |
| Ekran Çaprazı | mm | 27.0 |
| Etkin alan | mm | 597.888 ((H) x 336.312 ((V) |
| Pikseller H x V | - | 1920 ((x3) x 1080 |
| Pikseller Pitch | - Evet. | 31.14 (bir üçlüye göre) x31.14 |
| Piksel Düzenlemesi | - | RGB Dikey Çizgi |
| Ekran Kipi | - | Normalde siyah. |
| Yanıt Zamanı | Msec | 14ms (genellikle açık/kapalı) |
| Ağırlık | Gramlar | TBD |
| Elektrikli arayüz | - | Çift kanallı LVDS, 8 bit RGB veri girişi |
| Destek Rengi | - | 16.7M renkleri |
| Yüzey Tedavisi | - | Parlama karşıtı, 3H. |
| Çalışma sıcaklığı | °C |
0'dan +50'ye kadar |
| Depolama sıcaklığı | °C | -20 ila +60 |
Dış Boyutlar
![]()
Arayüz Pin Tanımı
| Pin No. | Simge | Açıklama |
| 1 | RxO0- | LVDS'nin negatif diferansiyel veri girişi (Odd verileri) |
| 2 | RxO0+ | Pozitif LVDS diferansiyel veri girişi (Odd veri) |
| 3 | RxO1- | LVDS'nin negatif diferansiyel veri girişi (Odd verileri) |
| 4 | RxO1+ | Pozitif LVDS diferansiyel veri girişi (Odd veri) |
| 5 | RxO2- | LVDS'nin negatif diferansiyel veri girişi (Odd verileri) |
| 6 | RxO2+ | Pozitif LVDS diferansiyel veri girişi (Odd veri) |
| 7 | BIST | BIST |
| 8 | RxOCLK- | LVDS diferansiyel saat girişinin negatif kısmı (Odd saat) |
| 9 | RxOCLK+ | Pozitif LVDS diferansiyel saat girişi (Odd saat) |
| 10 | RxO3- | LVDS'nin negatif diferansiyel veri girişi (Odd verileri) |
| 11 | RxO3+ | Pozitif LVDS diferansiyel veri girişi (Odd veri) |
| 12 | RxE0- | LVDS'nin negatif diferansiyel veri girişi (par veriler) |
| 13 | RxE0+ | Pozitif LVDS diferansiyel veri girişi (par veriler) |
| 14 | GND | Toprak |
| 15 | RxE1- | LVDS'nin negatif diferansiyel veri girişi (par veriler) |
| 16 | RxE1+ | Pozitif LVDS diferansiyel veri girişi (par veriler) |
| 17 | GND | Toprak |
| 18 | RxE2- | LVDS'nin negatif diferansiyel veri girişi (par veriler) |
| 19 | RxE2+ | Pozitif LVDS diferansiyel veri girişi (par veriler) |
| 20 | RxECLK- | LVDS diferansiyel saat girişleri (par saat) |
| 21 | RxECLK+ | LVDS diferansiyel saat girişleri (par saat) |
| 22 | RxE3- | LVDS'nin negatif diferansiyel veri girişi (par veriler) |
| 23 | RxE3+ | Pozitif LVDS diferansiyel veri girişi (par veriler) |
| 24 | GND | Toprak |
| 25 | CTL | CTL_DVR |
| 26 | CE | CE_DVR |
| 27 | NC | Bağlantı yok. |
| 28 | VDD | Güç kaynağı Giriş Voltajı 5V |
| 29 | VDD | Güç kaynağı Giriş Voltajı 5V |
| 30 | VDD | Güç kaynağı Giriş Voltajı 5V |
Optik özellikleri
| Parametre | Koşullar | - Min. | Tipik. | - Max. - Hayır. | Birim | |
|
Görme açısı (CR>10) |
Yatay | θL | 89 | - |
derecesi |
|
| θR | 89 | - | ||||
| Dikey | θT | 89 | - | |||
| θB | 89 | - | ||||
| Kontrast oranı | Merkezi | 700 | 1000 | - | - | |
| Yanıt Zamanı | Tr+Td | - | 14 | 20 | ms | |
|
CF Renk Hromatizmi (CIE1931) |
Kırmızı x |
Tip: -0.03 |
0.646 |
Tip: +0.03 |
- | |
| Kırmızı y | 0.341 | - | ||||
| Yeşil x | 0.327 | - | ||||
| Yeşil y | 0.612 | - | ||||
| Mavi x | 0.143 | - | ||||
| Mavi y | 0.041 | - | ||||
| Beyaz x | 0.283 | - | ||||
| Beyaz y | 0.289 | - | ||||
| Merkezi Beyaz parlaklık | YLI | 300 | 350 | cd/m2 | ||
Arka ışık özellikleri
| Parametreler | Simge | Değer | Birim | ||
| Benim. | Tipik. | - Max. - Hayır. | |||
| Işık Çubuğu Giriş Voltajı | VLED | 51 | 54 | 57 | V |
| Işık Çubuğu Giriş Akımı | İLED | - | 480 | - | mA |
| LED ömrü | LBL | 20000 | 30000 | - | Saatler. |

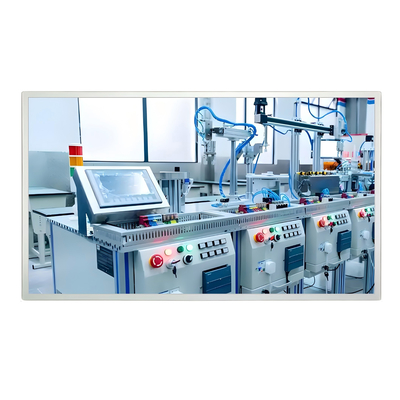

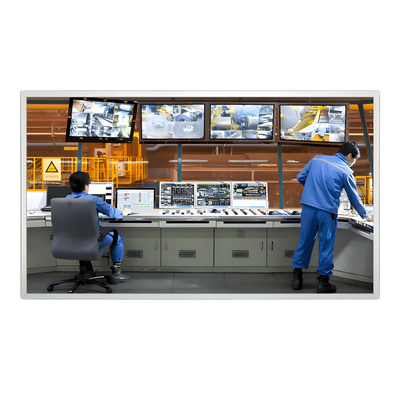

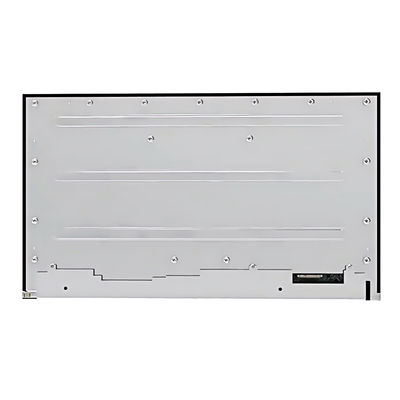

Ürün Görüntüsü
![]()
![]()
