Ürün ayrıntıları:
|
Ekran boyutu: | 23.8 inç diyagonal | Karar: | 1920 × 1080 piksel (RGB şerit) |
---|---|---|---|
Parlaklık: | 350 cd/m² | Arabirim: | LVD'ler (2 port, 8 bit) |
Renk aralığı: | %72 NTSC | Renk Derinliği: | 16.7 milyon renk (6 bit hi-frc) |
Bakış açıları: | Geniş görüntüleme açısı (düşük yansıma) | saklama derecesi.: | 0°C ila +50°C |
Çalışma sıcaklığı.: | -20°C ila +60°C | Güç kaynağı: | 5V DC (4.5V - 5.5V) |
Dokunmatik teknoloji: | kapasitif dokunmatik panel | Arka ışık ömrü: | 50.000 saat (LED, @25 ° C) |
Yüzey Sertliği: | ≥6h (parlama önleyici, pus%10) | Kontrast Oranı: | 800: 1 (tipik) |
IC Seçenekleri: | Eeti, exc3189 | Çevresel sağlamlık: | Sis/yüzey suyunda işlevsel |
uyma: | ROHS, Reach, Halojensiz, ISO 9001/14001 (AB/ABD Sertifikalı) | ||
Vurgulamak: | AB/ABD sertifikalı Endüstriyel LCD Ekranı,350 cd/m2 Endüstriyel LCD Ekran,23.8 Endüstriyel TFT LCD Ekranı |
İhtiyaçlı AB/ABD Uygulamaları için Ultra Güvenilir 23.8" FHD TFT LCD
SFTO2380HY-7253ACT, Kuzey Amerika ve Avrupa'da endüstriyel ve ticari kullanım için tasarlanmış yüksek performanslı 23.8 inçlik TFT LCD modülüdür.LVDS arayüzü, ve genişletilmiş çalışma sıcaklık aralığı (0 ° C'den + 50 ° C'ye), bu ekran fabrikalar, tıbbi tesisler ve açık hava kioskları gibi sert ortamlarda olağanüstü netlik ve güvenilirlik sağlar.RoHS sertifikalı, REACH ve ISO standartları, sıkı AB/ABD düzenleyici gereksinimlerini karşılar.
Endüstriyel Kalite Dayanıklılık: Parlama karşıtı sert kaplama (6H yüzey) çiziklere, kimyasallara ve nemlere dayanır.
Yüksek Hızlı LVDS Arayüzü: Çift portlu LVDS (2x8-bit) gerçek zamanlı kontrol sistemleri için sorunsuz veri aktarımı sağlar.
50,000-Saat LED Arkaplan Işığı: CCFL'ye karşı güç tüketimini% 30 oranında azaltan PWM karartma desteği ile enerji tasarruflu tasarım.
Kapasitif Dokunma Hazırlığı: Seçenek EXC3189 dokunma IC, eldiven / ıslak yüzey işlevini destekler (I2C / USB arayüzü).
Geniş sıcaklıkta çalışma: Dondurma koşullarından (0°C) yüksek sıcaklık endüstriyel ortamlara (+50°C) kadar güvenilir performans.
Optik Performans: 300 cd / m2 parlaklık, 16.7M renkler ve güneş ışığı okunabilirliği için düşük yansıma teknolojisi.
Güçlü Yapı: İnce 8.2 mm profil, titreşim / düşme testi (60cm yükseklikte) ve ESD korumalı (± 15kV hava / ± 8kV temas boşaltması).
Kolay Entegrasyon: 5V DC güç girişi, I2C ayarlanabilir VCOM ve plug-and-play LVDS konektörü (Starconn 300B30-0000RA-M4).
Sertifikalı Güvenilirlik: 120 saatlik termal döngü (-10°C+60°C), nem testi (90% RH) ve halogen içermeyen malzemeler.
Endüstriyel Kontrol Panelleri (Automasyon, Robotik)
Tıbbi teşhis ekipmanları
Dijital İşaret ve Kamu Bilgisi Ekranları
POS/Perakende Terminalleri
Ulaşım Bilgi ve Eğlence Sistemleri
Saef Technology (Shenzhen) tarafından üretilen SFTO2380HY-7253ACT, askeri düzeyde esnekliği en son ekran teknolojisiyle birleştirir.,NVIDIA Jetson, ve endüstriyel bilgisayarlar, RoHS/REACH uyumluluğu Almanya, Fransa, İngiltere ve ABD'ye ithalat engellerini ortadan kaldırırken.Bu modül, Avrupa'nın sıkı EMC ve Kuzey Amerika'nın FCC tarafından düzenlenen ortamlarında 24 / 7 çalışması için optimize edilmiştir..
Dış Boyutlar
Özellikleri
Parametreler | Özellikleri | Birim |
Etkin alan | 527.04 ((H) × 296.46 ((V) | MM |
Piksel sayısı | 1920 ((H) ×1080 ((V) | piksel |
Pikselleşme | 0.2745*0.2745 | MM |
Piksel düzenlemesi | RGB Dikey şerit | |
Mavi Parlaklık | 350 | Cd/m2 |
Renkleri göster | 16.7M | Renkler |
Görüntüleme modu | İletişim Modu, Normalde Siyah | |
Boyut çizgisi |
543 ((H) × 317.4 ((V) × 8.2 ((D) tip. |
mm |
Yüzey Tedavisi | Parlama karşıtı, sert kaplama. | |
Arkaplan ışığı | 1-LED Işıklandırma Çubuk tipi | Pcs |
Arayüz Pin Tanımı
Pin | Simge | Açıklama |
1 | RO(0) N | Tuhaf LVDS sinyali... |
2 | RO(0) P | Tuhaf LVDS sinyali+ |
3 | RO(1) N | Tuhaf LVDS sinyali... |
4 | RO(1) P | Tuhaf LVDS sinyali+ |
5 | RO(2) N | Tuhaf LVDS sinyali... |
6 | RO(2) P | Tuhaf LVDS sinyali+ |
7 | GND | Toprak |
8 | ROCLK- | Tuhaf LVDS Saati... |
9 | ROCLK+ | Tuhaf LVDS Saati + |
10 | RO(3) N | Tuhaf LVDS sinyali... |
11 | RO(3) P | Tuhaf LVDS sinyali+ |
12 | RE(0) N | LVDS sinyali bile... |
13 | RE(0) P | Hatta LVDS sinyali+ |
14 | GND | Toprak |
15 | RE(1) N | LVDS sinyali bile... |
16 | RE(1) P | Hatta LVDS sinyali+ |
17 | GND | Toprak |
18 | RE(2) N | LVDS sinyali bile... |
19 | RE(2) P | Hatta LVDS sinyali+ |
20 | Hatırla... | LVDS Saati bile... |
21 | RECLK+ | LVDS Saati + |
22 | RE(3) N | LVDS Saati bile... |
23 | RE(3) P | LVDS Saati + |
24 | GND | Toprak |
25 | WP | Koruma yaz (Yüksek: Etkinleştir yaz, Düşük veya Aç: Engelle yaz) |
26 | SCL | I2C Seri Saati (VCOM ayarlamak için) |
27 | SDA | I2C Seri Saati (VCOM ayarlamak için) |
28 | 5V | DC güç kaynağı |
29 | 5V | DC güç kaynağı |
30 | 5V | DC güç kaynağı |
Mutlak Maksimum Reytingler
Parametreler |
Simge |
- Min. |
- Max. - Hayır. |
Birim |
Güç kaynağı voltajı |
V DD |
- 0 oldu.3 |
6 |
V |
Mantıksal Güçlendirme Voltajı |
V IN |
VSS-0.3 |
V DD +0.3 |
V |
Çalışma sıcaklığı |
TOP |
0 |
50 |
°C |
Depolama sıcaklığı |
T ST |
- 20 |
60 |
°C |
Arka ışık özellikleri
Parametreler |
- Min. |
Tipik. |
- Max. - Hayır. |
Birim |
|
LED Işık Çubuğu Giriş VoltajıGirdi Pin |
VPIN |
- |
55.2 |
- |
V |
LED Işık Çubuğu Giriş Akımı PerGirdi Pin |
IPIN |
- |
60 |
- |
MA |
LED Güç Tüketimi |
P BL |
- |
13.2 |
- |
W |
BLU Brightncs |
- |
300 |
350 |
- |
Cd/m2 |
LED Hayat Süresi |
|
|
50000 |
|
Saatler. |
CTP Spesifikasyonu
Kategoriler |
Parametreler |
Özellikleri |
Genel |
Yapı |
Kapak Camı + ITO Sensör Camı |
|
Kapak Lens Güçlendirme |
Fiziksel Olarak Güçlendim |
|
Kapak lensinin yüzey sertliği |
≥6H (Kalem sertliği) |
|
Işık iletim hızı |
% 85 |
|
Çalışma sıcaklığı |
-10°C ~ +60°C, %85 RH |
|
Depolama sıcaklığı |
-20°C ~ +70°C, %85 RH |
Elektrikli |
Arayüz |
IIC / USB Seçenek |
|
Dokunma IC |
EXC3189 |
|
Güç kaynağı voltajı (VDD) |
IIC:3.3V USB:5V |
|
Ev sahibi direnci (SDA/SCL) |
Ana panoda yapılandırılabilir |
Çevre |
Çalışma koşulları |
Sis içinde işlevsel yüzey suyu/Glove |
Yüzey Özellikleri |
Yüzey mürekkebi |
UV karşıtı |
|
Yüzey Tedavisi |
Parlama önleyici (Haze: 3%) |
|
LCD-TP Laminasyon |
OCR (Optik Açık reçine) |
Uygunluk |
Maddi Standartlar |
RoHS ve Halogen Serbest Uyumlu |

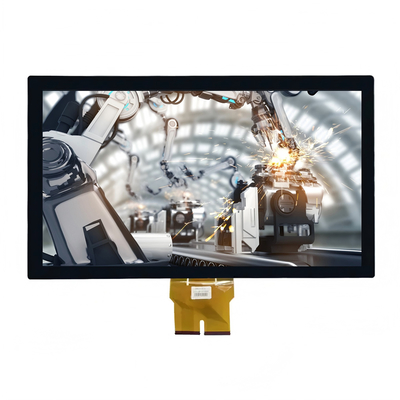

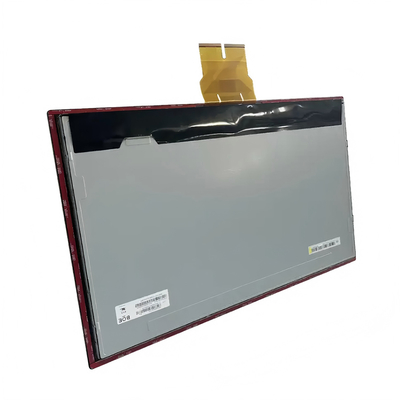

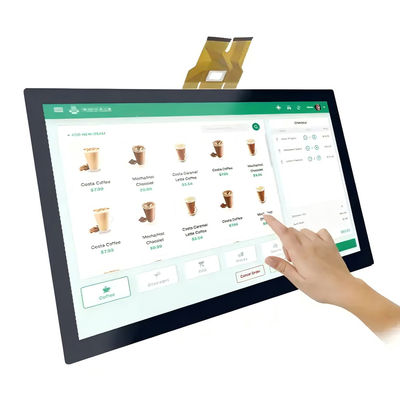

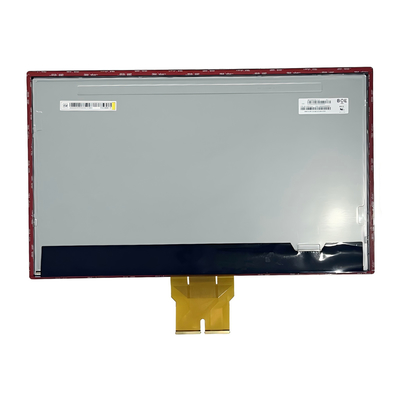

Ürün Görüntüsü
