Ürün ayrıntıları:
|
| Ekran Boyutu: | 1.09 inç dairesel | Karar: | 240 × 240 piksel |
|---|---|---|---|
| Arabirim: | SPI 4 telli (SCL/SDA/CS/RS) | Renk Derinliği: | 262 bin renk |
| Sürücü IC: | GC9A01 (Gömülü Gram) | Görme açısı: | 85 ° tüm talimatlar |
| Yüzey Parlaklığı: | 400 cd/m² | Çalışma sıcaklığı.: | -20°C ila +70°C |
| saklama derecesi.: | -30°C ila +80°C | Çalışma gerilimi: | Mantık: 1.65-3.3V (IOVCC) |
| Tepki Süresi: | 30ms (TR+TF tipik) | uyma: | Reach, Rohs & Halojen Free |
Giyilebilir cihazlar ve IoT cihazları için ultra-kompak yuvarlak TFT
SFTO109JY-7337AN, akıllı saatler, tıbbi sensörler ve endüstriyel IoT arayüzleri gibi alan kısıtlı uygulamaları için tasarlanmış 1.09 inçlik yuvarlak bir TFT LCD modülüdür.240×240 çözünürlük ve GC9A01 denetleyici tarafından yönetilen 262K renkler ile, ultra düşük güç tüketirken net grafikler sunar (μA aralığı uyku modu).
Temel Teknik Avantajlar
ARM Cortex-M, ESP32 ve Raspberry Pi Pico MCU'ları ile basitleştirilmiş entegrasyon, ana işlemci yükünü azaltmak için gömülü GRAM'ı kullanır.
Gömülü Tasarım için Kritik Özellikler
Uygunluk ve Kalite Güvenliği
Tasarım Mühendisleri için:SPI zamanlama diyagramlarını, Arduino başlatma kodunu ve optik test raporlarını tam veri sayfasında indirin. STM32 HAL kitaplıklarıyla uyumludur.
Mekanik Çizelge Boyutları
![]()
Genel Spesifikasyon
| Parçalar | Spesifikasyon | Birim |
| Sürücü elemanı | a-Si TFT | - |
| LCM çerçeve boyutu | 30.59 (H) x 32.98 (V) | mm |
| Etkin alan | 27.79 (H) x 27.79 (V) | mm |
| Piksel sayısı | 240 ((H) X240 ((V) | piksel |
| Piksel düzenlemesi | RGB Dikey şerit | - |
| Pixel Pitch | 0.1158 x 0.1158 | mm |
| Renk göster | 262k. | Renk |
| Görme yönü | Hepsi | - |
| Kontrolör / Sürücü | GC9A01 | - |
| Veri arayüzü | SPI 4W | - |
| Arka ışık | 2 Beyaz LED | - |
| Ağırlık | TBD | g |
Mutlak Maksimum Reytingler
| Özellikleri | Simge | - Min. | Tip | - Max. - Hayır. |
Birlik t |
|
Güçlendirme Voltajı |
IOVCC | - 0 oldu.3 | - | 4.6 | V |
| VCI | - 0 oldu.3 | - | 4.6 | V | |
| TFT Kapısı Voltajı Açık | VGH | - 0 oldu.3 | - | 27 | V |
| TFT kapı kapalı voltajı | VGL | - 0 oldu.3 | - | 27 | V |
| Arka ışık ileri akım | Eğer | - | 40 | mA | |
| Çalışma sıcaklığı | TOPR | - 20 | +70 | °C | |
| Depolama sıcaklığı | TSTG | -30 | +80 | °C | |
| Nemlilik | RH | - | 90 | % |
DC Özellikleri
| Özellikleri |
Sim bol |
- Min. | Tipik. | - Max. - Hayır. | Birim | Not: |
| Güç kaynağı voltajı 1 |
IOVC C |
1.65 | 1.8 | 3.3 | V | |
| Güç kaynağı voltajı 2 | VCI | 2.5 | 2.8 | 3.3 | V | |
| Kapı Sürücüsü Yüksek Voltaj | VGH | 12 | - | 13 | V | |
| Kapı Sürücüsü Düşük Voltaj | VGL | - 11 | - | - 18 yaşında. | V | |
|
Mevcut Tüketim |
IDD | - | TBD | - | mA | Normal mod |
|
IDD-SL EEP |
TBD | UA | Uyku modunda | |||
| Giriş voltajı L seviyesi | VIL | GND | - | 0.3IOVCC | V |
IOVCC= 1.65 3.3 |
| Giriş voltajı H seviyesi | HIV | 0.7IOVCC | - | IOVCC | V | |
| Çıktı voltajı: L seviyesi | VoL | GND | - | 0.2IOVCC | V | IOL= 1mA |
| Çıktı voltajı H H seviyesi | VoH | 0.8IOVCC | - | IOVCC | V | IOH=-1mA |
Arka ışık ünitesi özellikleri
| Özellikleri | Simge | Durum | - Min. | Türü | - Max. - Hayır. | Birim |
| İleri Voltaj | Vf | IL=40mA | - | 2.8 | 3.0 | V |
| İleri akım | İL | - | 40 | - | mA | |
| Parlaklık | Lv | IL=40mA | - | 450 | - Hayır. | cd/m2 |
| LED ömrü | - | IL=40mA | 20,000 | 25,000 | - Hayır. | Saat. |

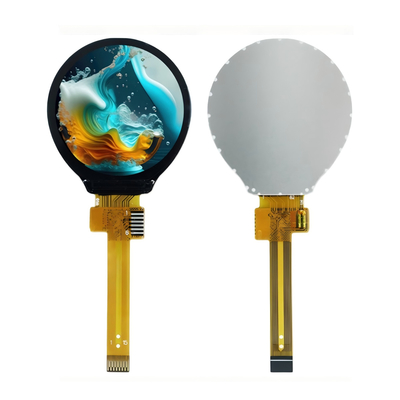

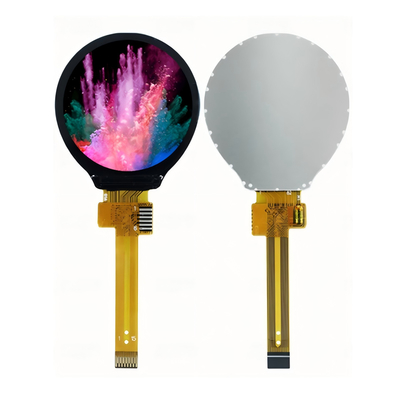

Ürün Görüntüsü
![]()
![]()
