Ürün ayrıntıları:
|
Ekran Boyutu: | 1,9 inç (48.26 mm diyagonal) | Karar: | 176 (h) × 320 (v) piksel |
---|---|---|---|
Teknoloji: | IPS TFT (normalde siyah) | Arabirim: | Çift mod (SPI + 8-bit paralel 8080) |
Sürücü IC: | ST7789P3 (262k renkleri destekler) | Parlaklık: | 350 cd/m2 (sirke) |
Çalışma sıcaklığı: | -20°C ila +70°C (Endüstriyel Sınıf) | Arka ışık: | LED, 80mA tip. | 40.000 saat ömür |
Güç kaynağı: | Analog 2.5V-3.3V | Mantık 1.65V-3.3V | NTSC renk aralığı:: | % 55 (CIE 1931) |
dokunmatik panel: | Dokunmatik panel: İsteğe bağlı (G + F yapısı, I2C, CST816D IC) | uyma: | REACH ve RoHS Uyumlu ve Halojensiz |
Vurgulamak: | 1.9 inç IPS TFT LCD ekranı,SPI paralel ST7789P3 LCD,176x320 çözünürlüklü TFT ekranı |
SFTO190JY-7267A-CT, endüstriyel kontroller, tıbbi cihazlar ve taşınabilir cihazlar için tasarlanmış 1.9 inçlik IPS TFT LCD modülüdür.178° geniş bakış açısı sağlar., 900: 1 kontrast oranı ve% 55 NTSC renk gamut aşırı ortamlarda (-20 ° C'den + 70 ° C'ye kadar) güvenilir görünürlük sağlayan.
ARM Cortex-M / R, Raspberry Pi Pico ve diğer gömülü platformlarla sorunsuz entegrasyon için hem SPI (4 tel) hem de 8 bit 8080 paralel arayüzlerini destekler.
Sabit akımlı arka ışık sürücüsü pinleri (LED+/LED-) ömrünü 40.000 saate kadar uzatır (Sayfa 8).
(2) Güçlü İnşaat
-30 °C ~ 80 °C depolama, ± 8kV ESD koruması ve 60 cm düşme testleri (IEC 60068-2-32 uyumlu) ile onaylanmıştır.
Seçilebilir kimyasal olarak güçlendirilmiş kapak camı (≥6H sertliği) ve %85 ışık geçirgenliği (Sayfa 5).
(3) Kesin Optik Performansı
Etkin alan: 22.7 × 42.72 mm. Piksel yüksekliği: 0.1335 mm. RGB dikey şerit matrisi.
Tıbbi/endüstriyel renk doğruluğu için fabrika kalibreli beyaz nokta (CIE 1931 x=0.302/y=0.325) (Sayfa 12).
STM32 / Arduino platformları için önceden test edilmiş başlatma kodu (Page 18-19).
Mekanik çizimler, zamanlama diyagramları ve optik test raporları (BM-7 standardı) mevcuttur.
OCA laminatörü ile isteğe bağlı çok dokunmatik çözüm (CST816D IC I2C üzerinden).
RoHS (AB 2015/863), REACH SVHC ve Halogen Serbest direktiflerini karşılar.
Paketleme, AB 2025/40 geri dönüştürülebilirlik görevlerine (2026 yılından itibaren) uymaktadır.
Mekanik Boyutlar
Ürün Bilgisi
Özellikleri | Ayrıntılar | Birim |
Ekran Boyutu (Diagonal) | 1.9 | İnç |
LCD tipi | IPS TFT | - |
Ekran Kipi | Normalde siyah. | - |
Karar | 170 RGB ((H) x 320 ((V) | Pikseller |
Görme Yönü | Hepsi | - |
Modül boyutu | 25 ((W) x 49.33 ((H) x 2.11 ((T) | mm |
Etkin Alan | 22.7 ((W) x 42.72 ((H) | mm |
Piksel Boyutu | 0.1335 ((W) x 0.1335 ((H) | mm |
Renk düzenlemesi | RGB V Dikey şerit | - |
Arayüz | SPI/Parallel | - |
Renkleri Göster | 262K. | - |
Sürücü IC | ST7789P3 | - |
Dokunma paneliyle veya olmadan | - Hayır. | - |
Çalışma sıcaklığı | -20°C~70°C | °C |
Depolama sıcaklığı | -30°C~80°C | °C |
Yüzey parlaklığı | 350 | cd/m2 |
CTP Spesifikasyonu
Kategoriler | Parametreler | Spesifikasyon |
Genel |
Yapı | Kapak Camı + ITO Sensör Filmi (G+F) |
Çizelge boyutu | 31.0 (H) x 55.33 (V) x 3.64 (T) mm | |
Kapak Lens Güçlendirme | Kimyasal Olarak Güçlendirilmiş | |
Kapak lensinin yüzey sertliği | ≥6H (Kalem sertliği) | |
Işık iletim hızı | % 85 | |
Çalışma sıcaklığı | -20°C ~ +70°C, %90 RH | |
Depolama sıcaklığı | -30°C ~ +80°C, %90 RH | |
Elektrikli |
Arayüz | I2C |
Dokunma IC | CST816D | |
Güç kaynağı voltajı (VDD) | 2.8V ~ 3.3V | |
Ev sahibi direnci (SDA/SCL) | Ana panoda yapılandırılabilir | |
Dokunma Noktası | Tek dokunuş, çok dokunuşlu seçeneği | |
Çevre | Çalışma koşulları | Özelleştirilebilir |
Yüzey Özellikler |
Yüzey mürekkebi | Açık tip |
Yüzey Tedavisi | Özelleştirilebilir | |
LCD-TP Laminasyon | AIR, OCA Bağlantısı İsteğe bağlı | |
Uygunluk | Maddi Standartlar | RoHS ve Halogen Serbest Uyumlu |
Mutlak Maksimum Reytingler
Ürün | Simge | - Min. | - Max. - Hayır. | Birim |
Mantıksal Güçlendirme Voltajı | IOVCC | - 0 oldu.3 | 4.0 | V |
Analog besleme voltajı | VCC | - 0 oldu.3 | 4.6 | V |
Çalışma sıcaklığı | Yukarı | - 20 | 70 | °C |
Depolama sıcaklığı | Tst | -30 | 80 | °C |
DC Özellikleri
Ürün | Simge | - Min. | Tipik. | - Max. - Hayır. | Birim |
Analog besleme voltajı | VCC | 2.5 | 2.75 | 3.3 | V |
Mantıksal Güçlendirme Voltajı | IOVCC | 1.65 | 1.8 | 3.3 | V |
Giriş yüksek voltajı | VIN | 0.7*IOVCC | - | IOVCC | V |
Giriş düşük voltajı | VIL | GND | - | 0.3*IOVCC | V |
Çıktı yüksek voltaj | VOH | 0.8*IOVCC | - | IOVCC | V |
Çıktı düşük voltaj | VOL | GND | - | 0.2*IOVCC | V |
Girdi akımı | IIN | - | 20 | - | mA |
Arka ışık özelliği
Ürün | Simge | - Min. | Tipik. | - Max. - Hayır. | Birim |
İleri Voltaj | VF | - | 3.2 | - | V |
İleri Akım | Eğer | - | 80 | - | mA |
Güç dağılımı | Pd | - | 256 | - | mW |
LED ömrü ((25 oC) | - | 30000 | 40000 | - | Saatler. |
Pins Tanımları
Pin. Hayır. | Simge | Açıklama | |||||||||
1 | GND | Toprak | |||||||||
2 | VCC | Analog için güç kaynağı | |||||||||
3 | IM2 |
|
|||||||||
4 | IM1 | ||||||||||
5 | Dönüştür | LCM Reset Pin | |||||||||
6 | CS | Çip seç pin (Low ✓ etkinleştir) | |||||||||
7 | DC/SCL | Serial saat iğnesi. | |||||||||
8 | WR/RS | Kaydet pinini seç. | |||||||||
9 | RD | 8080 MCU paralel arayüzünde okuma etkinleştir. | |||||||||
10 | SDA | SPI arayüzünün giriş/çıkış iğnesi | |||||||||
11-18 | DB0-DB7 | MCU paralel arayüz veri otobüsü. | |||||||||
19 | SDO | SPI arayüzünün çıkış iğnesi. | |||||||||
20 | LED+ | Arka ışıklandırılmış anot | |||||||||
21-24 | LED- | Arka ışıklı katot | |||||||||
25 | GND | Toprak | |||||||||
26-29 | NC | NC | |||||||||
30 | GND | Toprak |

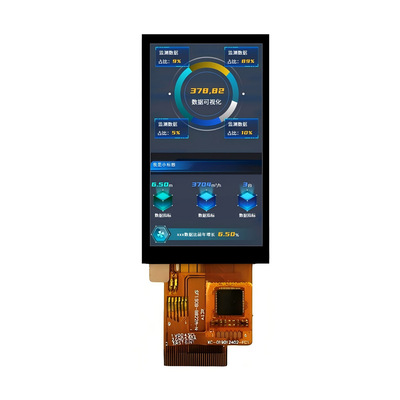

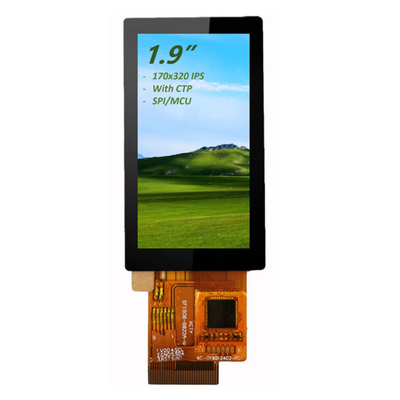

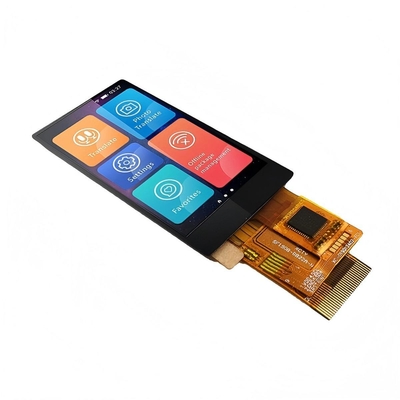

Ürün Görüntüsü
