Ürün ayrıntıları:
|
| Ürün: | TFT LCD ekran | Ekran Boyutu: | 5,0 İnç (Çapraz) |
|---|---|---|---|
| Çözünürlük: | 480 (RGB) × 854 piksel | Parlaklık: | 300 cd/m² (sirke) |
| Arayüz: | RGB 565 Paralel | İc: | ST7701S |
| Çalışma Sıcaklığı: | -20 ° C ila +70 ° C | Depolama Sıcaklığı: | -30°C ila +80°C |
| Arka Işık Türü: | LED Yan Işık (12 LED) | Arka ışık ömrü: | 40.000 saat (Tipik) |
| Görüş Açısı: | 80°/80°/80°/80° (Tüm Yönler) | Uyumluluk: | Rohs, erişim |

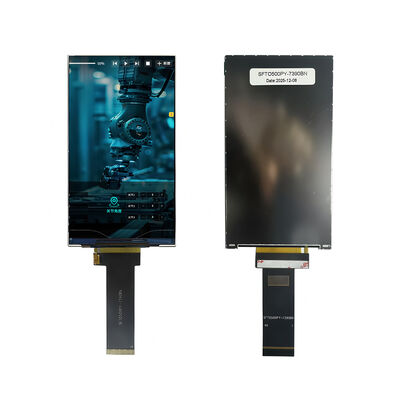

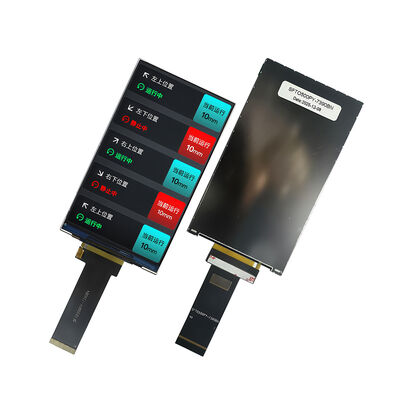

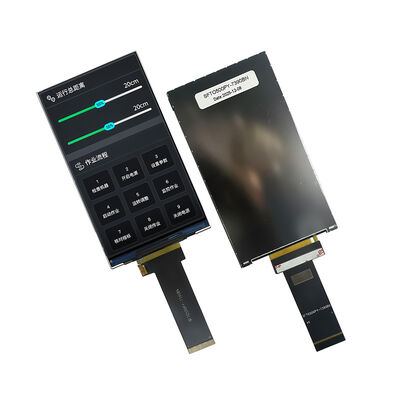

SFTO500PY-7390BN: Zorlu uygulamalar için tasarlanmış maliyetli, 5 inçlik TFT LCD modülü
Saef Technology tarafından tasarlanan SFTO500PY-7390BN, performans, güvenilirlik ve olağanüstü değerin dengeli bir kombinasyonunu sunan 5.0 inçlik bir TFT LCD modülüdür.480 ((RGB) x 854 çözünürlüğü ile, standart bir RGB paralel arayüzü ve -20 °C'den 70 °C'ye kadar çalışması için doğrulanmış sağlam bir tasarım, bu modülün mühendisler ve tasarımcılar için en uygun görüntüleme çözümüdür.ABD ve Almanyaendüstriyel HMI'ler, taşınabilir cihazlar, tıbbi aletler ve gömülü kontrol sistemleri geliştirir. Rekabetçi fiyatlarla, yüksek maliyet olmadan endüstriyel seviyede dayanıklılık sağlar.
Gelişim sürecinizi basitleştirmek için tasarlanmıştır:
Açık Görsel Performans:300 nit parlaklık ve 1200: 1 kontrast oranı, tipik kapalı ortamlarda okunabilirliği sağlar.% 70 NTSC renk gamutu durum göstergeleri ve kullanıcı arayüzleri için yeterli renk temsilini sağlar.
Kolay Donanım Entegrasyonu:BuRGB 565 paralel arayüzüStandart kontrol sinyalleri (seçebilir DE veya HV modu) ile ABD ve Avrupa pazarlarında yaygın olan çok sayıda MPU, FPGA ve endüstriyel MCU ile kolay uyumluluk sağlar.entegrasyon süresini ve karmaşıklığını azaltmak.
Endüstriyel ortamlar için yapılmış:BirGenişletilmiş çalışma sıcaklık aralığı (-20°C ~ +70°C), bu modül, sıcaklık dalgalanmalarına maruz kalan uygulamalar için uygundur.ve ESD koruması (±8kV hava boşaltması), zorlu koşullarda uzun vadeli istikrarı sağlar.
Uzun süreli aydınlatma:Yan aydınlatılmış LED arka ışık sistemi tipik bir ömür süresi sunar.40,000 saatPWM karartma yeteneği, güç tüketimini optimize etmek için parlaklığı kolayca ayarlamayı sağlar.
Kompakt ve Güvenilir İnşaat:İnce bir profille2.1mmTüm modüller, çok küçük bir boyut ve hassas çizim boyutlarına sahiptir ve kompakt ürün tasarımlarını kolaylaştırır.MIL-STD-105E Seviye II'ye göre AQL denetimi, üretim hattınız için yüksek çıkış kalitesi ve tutarlılığı garanti eder.
Özel tasarım zorluklarını çözmek için idealdir:
Endüstriyel Otomasyon (Almanya/ABD Odak):Fabrika HMI panelleri, PLC arayüzleri ve test ekipmanları için mükemmel.Güçlü yapı kalitesi, Alman ve Kuzey Amerika pazarları için tasarlanmış makineler için beklentileri karşılarken.
Taşınabilir ve El Cihazları:Taşınabilir tıbbi monitörler, teşhis araçları ve saha test ekipmanları için uygundur. Modülün güvenilirliği, OEM'ler için kritik bir faktör olan saha arızası risklerini en aza indirir.
Ulaşım ve lojistik:Yardımcı araç ekranlarında, izleme cihazlarında ve forklift terminallerinde kullanılabilir.
IoT ve Akıllı Kontrol Panelleri:Doğrudan sürücü RGB arayüzü, genel sistem BOM maliyetini ve tasarım ayak izini azaltmaya yardımcı olan harici bir ekran denetleyici ihtiyacını ortadan kaldırır.
ABD ve Almanya'daki mühendisler neden güvenli teknolojiyi seçtiler:
Anlaşmaz değer:Çekici bir fiyat noktasında, kaliteyi veya uyumluluğu feda etmiyoruz.RoHS (2011/65/EU & 2015/863) ve REACH düzenlemeleriÜrününüzün pazarda kullanılmasını kolaylaştırmak içinAvrupa Birliği (Almanya dahil)ve Kuzey Amerika pazarları.
Mühendis merkezli destek:Tam bir veri sayfası, çizim şemaları, mekanik çizimler ve arabirim zamanlama özellikleri de dahil olmak üzere kapsamlı bir belge sağlıyoruz.
Teknik Ortaklık:Destek ekibimiz entegrasyon zorluklarını anlıyor. Arayüz hata ayıklaması için gerekli teknik rehberlik sağlıyoruz. Hacim gereksinimleri veya özel değişiklikleri olan projeler için (örneğin,özel başlatma dizileri, parlaklık kalibrasyonu), sunuyoruzOEM/ODM işbirliği.
Uygunluk ve Garanti
Kalite güvencesi:ÜretilenISO9001:2015Sertifikalı kalite yönetim sistemi.1 yıllık fonksiyonel garanti.
Çevreye Uygunluk:Tamamen uyumluAB RoHS ve REACHAvrupa Birliği'nde gerekli olan sıkı çevresel standartları ele alanAlmanya ve Avrupa genelinde.
Bir sonraki adım:SFTO500PY-7390BN örnekleme ve hacme sipariş için kullanılabilir.Mühendisleri, tedarik uzmanlarını ve karar vericileri değerlendirme için bir örnek talep etmeye veya proje gereksinimlerinize göre uyarlanmış rekabetçi bir teklif için satış ekibimizle iletişime geçmeye davet ediyoruz.Saef ile ortaklık kurarak maliyet etkinliğini kanıtlanmış güvenilirlikle birleştiren bir ekran çözümü için.
Mekanik Boyutlar
![]()
Ürün Özellikleri
| Ürün | Spesifikasyon | Birim |
| Ekran Boyutu | 5.0 inç | Çapraz |
| Piksel sayısı | 480RGB ((H) x 854 ((V) | Pikseller |
| Ekran alanı | 61.56 ((H) x109.53 ((V) | mm |
| Pikselleşme | 128.25 ((H) x128.25 ((V) | - Evet. |
| Çizelge Boyutu | 66.4x120.05x2.1 ±0.1 | mm |
| Piksel düzenlemesi | RGB Dikey Şerit | - Evet. |
| Görüntüleme modu | Normalde siyah. | - Evet. |
| Görme Yönü (Göz) | Hepsi | - Evet. |
| Gri ters yönü | - Hayır. | |
| Renk Göster | 262K. | - Evet. |
| Parlaklık ((cd/m2) | 300 | nit |
| Kontrast oranı | 1200:1 | - Evet. |
| Yüzey işlemi | - Evet. | - Evet. |
| Arayüz | RGB565 | |
| Arkaplan ışığı | LED yan lamba tipi | - Evet. |
| Sürücü IC | ST7701S | |
| Çalışma sıcaklığı | -20 ~ 70 | °C |
| Depolama sıcaklığı | -30~80 | °C |
| Ağırlık | - Evet. | g |
Pin Arayüzü Tanımı
| Kimlik numarası. | Simge | Görev |
| 1 | LEDK | LED arka ışık (katot) |
| 2 | LEDA | LED arka ışık ((Anod) |
| 3 | GND | Toprak |
| 4 | VCC | Güç kaynağı. 2.8V. |
| 5 ~ 9 | R0-R4 | RGB Kırmızı veri girişi |
| 10 ~ 12 | GND | Toprak |
| 13 ~ 18 | G0-G5 | RGB yeşil veri girişi |
| 19~20 | GND | Toprak |
| 21 ~ 25 | B0-B4 | RGB mavi veri girişi |
| 26 ~ 29 | GND | Toprak |
| 30 | PCLK | RGB arayüzü işlemi için nokta saat sinyali |
| 31 | NC | NC |
| 32 | HSYNC | RGB arayüzü çalışması için çizgi senkronizasyonu sinyali |
| 33 | VSYNC | RGB arayüzü çalışması için çerçeve senkronizasyonu sinyali |
| 34 | DE | RGB arayüzü çalışması için veri etkinleştirme sinyali |
| 35 | NC | NC |
| 36 | GND | Toprak |
| 37 | Dönüştür | Girişi sıfırla. |
| 38 | SDA | SPI seri veri girişi/çıkışı iki yönlü pin |
| 39 | SCL | SPI arayüz saati |
| 40 | CS | Çip seçin giriş iğnesi |
Optik Spesifikasyon
| Ürün | Simge | Durum | Min. | Tip | En fazla. | Birim | |
| Beyaz parlaklık (Orta) | Lv |
Θ=0 Normal İzleme Açı IBL=80mA |
- Hayır. | 300 | - Hayır. | cd/m2 | |
| Yanıt süresi | Tr+Tf | - Hayır. | 35 | 40 | ms | ||
| Kontrast oranı | CR | 900 | 1200 | - Hayır. | - Hayır. | ||
|
Renk Renklilik (CIE1931) |
Beyaz | Wx | 0.278 | 0.308 | 0.338 | ||
| Wy. | 0.309 | 0.339 | 0.369 | ||||
|
Görme açısı |
Hor. |
İL |
CR≥10 |
- Hayır. | 80 | - Hayır. | |
| ΘR | - Hayır. | 80 | - Hayır. | ||||
|
Ver |
- Evet. | - Hayır. | 80 | - Hayır. | |||
| ΘD | - Hayır. | 80 | - Hayır. | ||||
| Parlaklık tekdüzeliği | Ortalama | Θ=0 | 80 | 90 | - Hayır. | % | |
| Renk aralığı | NTSC | Θ=0 | 65 | 70 | - Hayır. | % | |
| Optima Görünüm Yönü | Hepsi | ||||||
TFT LCD modülünün elektrik özellikleri
| Ürün | Simge | - Min. | Tipik. | - Max. - Hayır. | Birim |
| Analog besleme voltajı | VDD | 2.4 | 2.8 | 3.3 | V |
| Dijital besleme voltajı | VDDI | 1.65 | 1.8 | 3.3 | |
| Giriş sinyali Voltajı | HIV | 0.7VDDI | - | VDDI | V |
| VIL | GND | - | 0.3VDDI | V |
Arka ışık ünitesinin özellikleri
| Ürün | Simge | Min. | Tip | En fazla. | Birim |
| LED akımı | İL | - | 30 | 40 | mA |
| LED voltajı | VL | - | 18 | 19.2 | V |
| LED çalışma ömrü | Saat. | 30000 | 40000 | - | Saat |
