Ürün ayrıntıları:
|
| Ürün: | RTP'li TFT LCD Ekran | Ekran Boyutu: | 2,4 inç (Çapraz) |
|---|---|---|---|
| Çözünürlük: | 240 (RGB) x 320 piksel (QVGA) | Panel teknolojisi: | IPS (Düzlem İçi Geçiş) |
| Sürücü IC'si: | ST7789V | Arayüz: | 8 bit MCU Paralel (8080 serisi uyumlu) |
| Dokunmatik ekran: | 4 Telli Dirençli Dokunmatik Panel (RTP) | Parlaklık (Tipik): | 250 CD/M² |
| Çalışma Sıcaklığı: | -20 ° C ila +70 ° C | Görüş Açısı: | 80° / 80° / 80° / 80° (IPS Geniş Görüş) |
| Uyumluluk: | REACH ve RoHS Uyumlu | Paket: | Konnektörlü FPC |

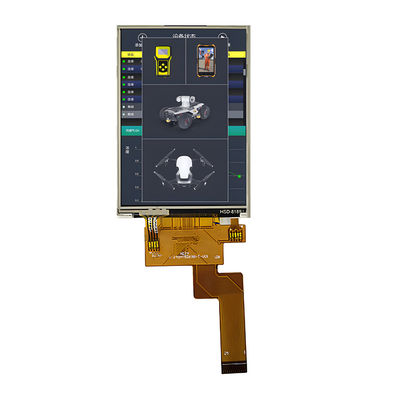

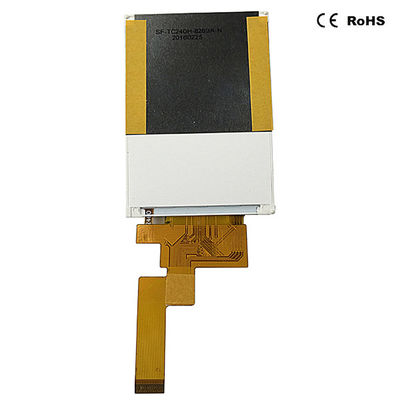

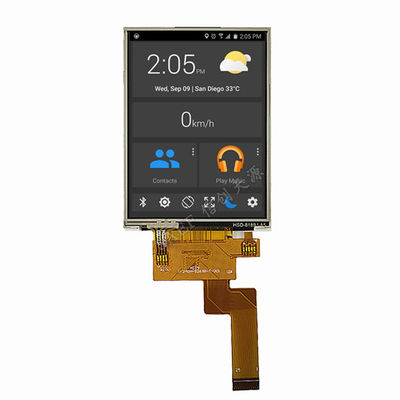

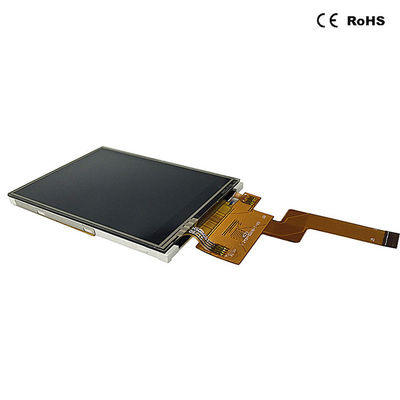

SF-TC240H-8269B-T: Gömülü Sistemler ve HMI Uygulamaları için Optimize Edilmiş Kompakt, Güvenilir 2,4 İnç IPS TFT LCD Modülü
Saef Technology Limited tarafından üretilen SF-TC240H-8269B-T, geniş görüş açısı sağlayan IPS teknolojisine ve yerleşik 4 telli Dirençli Dokunmatik Panel (RTP)'ye sahip, yüksek görünürlüklü, 2,4 inçlik bir TFT LCD modülüdür. 240x320 QVGA çözünürlüğü, basit 8 bit MCU paralel arayüzü ve sağlam -20°C ila +70°C çalışma aralığı ile bu modül, ABD ve Avrupa'daki mühendislerin taşınabilir tıbbi cihazlar, endüstriyel el terminalleri, tüketici cihazları ve uzay, maliyet ve güvenilirliğin öncelikli olduğu IoT panoları tasarlaması için ideal bir ekran çözümüdür.
Kompakt Cihaz Geliştirmede Temel Tasarım Zorluklarını Ele Alma:
Her Açıdan Üstün Okunabilirlik: IPS panel teknolojisi, her yönde 80 derecelik bir görüş konisi boyunca tutarlı renk ve kontrast sağlar. Bu, operatörlerin el aletlerini veya sabit panelleri dik olmayan açılardan görüntülemesi durumunda ortaya çıkan yaygın görüntü ters çevirme veya renk kayması sorununu çözer.
Mikrodenetleyiciler için Basitleştirilmiş Entegrasyon: Doğrudan 8 bit MCU paralel arayüzü (8080 serisi uyumlu) ve ST7789V sürücü IC'si, karmaşık protokol dönüştürücülere olan ihtiyacı ortadan kaldırır. Mühendisler, doğrudan çok çeşitli düşük maliyetli mikrodenetleyicilere (ARM Cortex-M, vb.) bağlayabilir, bu da SPI tabanlı veya MIPI tabanlı ekranlara kıyasla BOM maliyetini ve ürün yazılımı karmaşıklığını önemli ölçüde azaltır.
Kanıtlanmış ve Uygun Maliyetli Dokunmatik Giriş: Entegre 4 telli Dirençli Dokunmatik Panel (RTP), 1.000.000 dokunuş ömrüyle güvenilir tek dokunuşlu giriş sunar, bir kalem veya eldivenle çalışır ve sıvılardan veya döküntülerden kaynaklanan kazara dokunuşlara karşı bağışıktır; kapasitif dokunuşun uygun olmayabileceği birçok endüstriyel ve tıbbi ortam için pratik bir seçimdir.
Uzun Süreli Güvenilirlik için Üretildi: 120 saatlik yüksek/düşük sıcaklık ve nem operasyonel testlerine tabi tutulan modül, dayanıklılık için tasarlanmıştır. LED arka aydınlatma, ayarlanabilir parlaklık ve iyi bir tekdüzelik sunarak, çeşitli ortam aydınlatma koşullarında uzun süreli performans sağlar.
Uzay Verimli Form Faktörü: 60,26 mm x 42,72 mm x 3,4 mm'lik kompakt bir ana hat ve tek bir FPC aracılığıyla bağlantı ile, temel elektronikleriniz için mevcut alanı en üst düzeye çıkarır; bu, taşınabilir ve giyilebilir cihaz tasarımı için kritik bir husustur.
Aşağıdakilerdeki Arayüz Zorluklarını Çözmek için İdeal:
Endüstriyel El Aletleri ve Test Ekipmanları (ABD/Almanya Odaklı): Parlak ışıkta net görünürlüğün ve güvenilir eldiven uyumlu dokunmatik girişin gerekli olduğu veri kaydediciler, multimetreler ve taşınabilir tarayıcılar için.
Tıbbi ve Sağlık İzleme Cihazları: Klinik ortamlarda güvenilir bir şekilde çalışan, sağlam ve kolay temizlenebilir bir arayüz gerektiren hasta monitörleri, infüzyon pompaları ve teşhis araçları için uygundur.
Akıllı Ev Kontrolleri ve Tüketici Elektroniği: Uygun maliyetli, kullanıcı dostu bir dokunmatik arayüze ihtiyaç duyulan termostat arayüzleri, güvenlik paneli tuş takımları ve cihaz ekranları için mükemmeldir.
Saef Technology: Esnek Ekran Partneriniz
Tam İhtiyaçlarınıza Uyum Sağlayın: Maliyeti düşürmek için dokunmatik (RTP) olmayan bir versiyona mı ihtiyacınız var? Veya farklı bir dokunmatik denetleyici arayüzüne mi ihtiyacınız var? Bu 2,4 inçlik modülü özel proje gereksinimlerinize göre uyarlamak, pazara giriş sürenizi hızlandırmak için esnek özelleştirme ve düşük MOQ seçenekleri sunuyoruz.
Üretim için Tasarlandı: Modül, üretim hattınız için tutarlı kalite sağlayan MIL-STD-105E Seviye II'ye göre AQL denetiminden geçer. PCB düzeninizi ve yazılım geliştirmenizi kolaylaştırmak için hassas mekanik çizimler, pinout tanımları ve başlatma kodu örnekleri dahil olmak üzere eksiksiz dokümantasyon sağlanır.
Küresel Pazarlar için Güvenilir Tedarik: ISO sertifikalı bir üretici olarak Saef, ürünlerin uluslararası standartları karşılayacak şekilde üretilmesini sağlar ve Kuzey Amerika ve Avrupa Birliği'ndeki OEM'ler için güvenilir bir tedarik zinciri sağlar.
Teknik Güvence ve Sonraki Adımlar
Sağlam Kalite Temeli: Çevresel stresler boyunca performansı doğrulayan kapsamlı güvenilirlik testi ile sıkı bir kalite yönetim sistemi altında üretilmiştir.
Mühendis Odaklı Destek: Güvenli entegrasyon için ihtiyacınız olan teknik verileri sağlıyoruz. Ekibimiz, gömülü tasarımın zorluklarını anlar ve prototip oluşturma aşamanızı desteklemeye hazırdır.
Projeniz için Değerlendirin: Gömülü sistem mühendislerini, ürün tasarımcılarını ve tedarik profesyonellerini SF-TC240H-8269B-T'yi değerlendirmeye davet ediyoruz. Numune talebinde bulunmak, özelleştirme olasılıklarını görüşmek veya rekabetçi bir fiyat teklifi almak için bugün bizimle iletişime geçin. Kanıtlanmış performansı, benzersiz tasarım vizyonunuza uyacak esneklikle birleştiren bir ekran ortağı için Saef'i seçin.
Mekanik Boyutlar
![]()
![]()
Pin Arayüz Tanımı
| NO. | PIN ADI | G/Ç | Açıklama |
| 1 | LED_K | Ç | LED Katot |
| 2 | LED_A | Ç | LED Anot |
| 3 | GND | G | Toprak |
| 4 | VCC | G | Güç Kaynağı 2.8V Gerilim |
| 5 | IOVCC | G | Güç Kaynağı 2.8V/1.8V Gerilim |
| 6 | FMARK | Ç | Yırtılma efekti çıkış pini |
| 7 | /CS | G | Çip seçimi sinyali için giriş pini |
| 8 | RESET | G | LCM Sıfırlama giriş sinyali |
| 9 | RS | G | Kayıt seçme sinyali |
| 10 | /WR | G | Yazma flaşı sinyali giriş pini |
| 11 | /RD | G | Okuma flaşı sinyali giriş pini |
| 12 | GND | G | Toprak |
| 13-20 | DB7-DB0 | G/Ç | Ekran Veri G/Ç |
| 21 | GND | G | Toprak |
| 22 | XR | Ç | Dokunmatik Panel Pini |
| 23 | YD | Ç | Dokunmatik Panel Pini |
| 24 | XL | Ç | Dokunmatik Panel Pini |
| 25 | YU | Ç | Dokunmatik Panel Pini |
Maksimum Mutlak Limit
| Öğe | Sembol | Değer | Birim |
| Mantık için güç kaynağı gerilimi | VDD | 1.6~3.3 | V |
| Giriş gerilimi | Vin | VDD+0.3 | V |
| Çalışma sıcaklığı | Topr | -20 ila 70 | °C |
| Depolama sıcaklığı | Tstg | -30 ila 80 | °C |
DC Özellikleri
| Öğe | Sembol | Min | Tip | Maks | Birim | Test koşulu |
|
Çalışma gerilimi |
VDD | 2.6 | 2.8 | 3.3 | V | - |
| Besleme akımı | IDD | - | - | 5 | mA | VDD=2.8V,Ta=25°C |
| Giriş gerilimi | VIH | 0.8VDD | - | VDD | V |
- |
| VIL | 0 | - | 0.2VDD | V | ||
|
Giriş sızıntısı akımı |
IIL | -1.0 | - | 1.0 | µA | VIN=VDD veya VSS |
Arka Işık Elektriksel-optik Özellikleri
| Öğe | Sembol | MİN | TİP | MAKS | BİRİM |
Test Koşul |
| Besleme Gerilimi | Vf | 3.0 | 3.2 | 3.4 | V | If=80mA |
| Besleme Akımı | If | - | 80 | - | mA | - |
| Ters Gerilim | Vr | - | - | 5 | V | - |
| Güç dağılımı | Pd | - | - | mW | - | |
| LCM için Işık Yoğunluğu |
- |
- | 250 | - | Cd/m2 | If=80mA |
| LCM için Tekdüzelik | - | 80 | - | - | % | If=80 mA |
| Arka Işık Rengi | Beyaz | |||||
Dirençli Dokunmatik Panel Özellikleri
| Öğe | Sembol | Min. | Tip. | Maks. | birim | Not |
| Şeffaflık | - | - | 82 | - | % | JIS K-7105 |
| Bulanıklık | - | - | 1 | - | % | JIS K-7105 |
| Yüzey Sertliği | - | - | 3 | - | H | 150gf45° |
| FPC Soyma Mukavemeti | - | 5 | - | N | Yukarı doğru 90° | |
| FPC Bükme | - | - | 3 | - | döngü | R= 1.0, 90° |
| Giriş Kuvveti | - | - | 50 | gf | - | |
| Nominal Gerilim | V dokunma | 7 | V | DC | ||
| X ekseni Direnci | Rx | 300 | 900 |
FPC PİN |
||
| X ekseni Direnci | Ry | 200 | 500 | |||
| Doğrusallık | - | - | ±1.5 | ±2.0 | % | - |
| Titreme | - | - | - | 20 | ms | - |
| İzolasyon Direnci | Ri | 10 | - | - | MΩ | - |
| Notlar Ömür | - | 100.000 | - | - | Kez | - |
| Giriş Ömrü | - | 1.000.000 | - | - | Kez | - |
