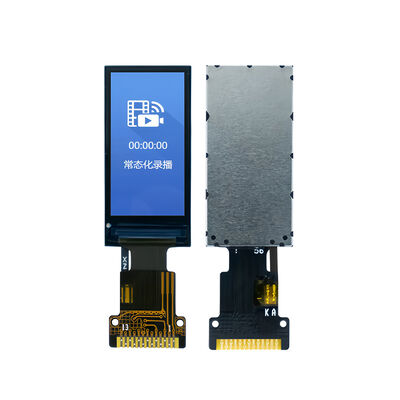

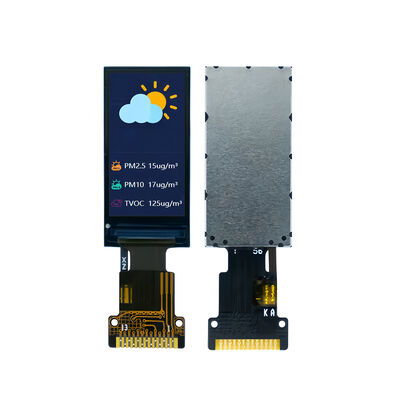

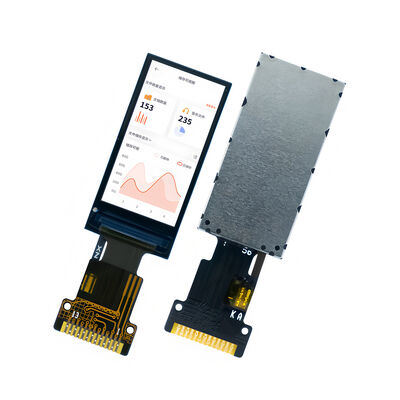

Ürün ayrıntıları:
|
| Ürün: | TFT LCD ekran | Ekran Boyutu: | 0,96 inç (diyagonal) |
|---|---|---|---|
| Çözünürlük: | 80 (RGB) x 160 piksel | Arayüz: | 4 Telli SPI (Seri Çevresel Arayüz) |
| Sürücü IC'si: | ST7735S | Parlaklık: | 260 cd/m² (Tipik) |
| Görüş Açısı: | 80° (Tüm Yönler) | Çalışma sıcaklığı.: | -20 ° C ila +70 ° C |
| modül boyutları: | 13,5 mm (Y) x 27,9 mm (D) x 1,5 mm (D) | Besleme gerilimi: | 2,8V / 3,3V (VCC), 1,8V/2,8V/3,3V (IOVCC) |
| Arka ışık: | 1x Beyaz LED (20mA tipik) | Uyumluluk: | Rohs, erişim |
SFTO096JY-7419AN: Alanı Kısıtlı Gömülü Sistemler için Üstün Ultra Kompakt Renkli Ekran Çözümü
Saef Technology Limited tarafından tasarlanan SFTO096JY-7419AN, minyatür renkli ekranlar için standardı tanımlar. Bu 0,96 inç TFT LCD modül, 13,5 mm x 27,9 mm'lik inanılmaz derecede kompakt bir kaplama alanı içinde net 80x160 çözünürlük sunar. Basit bir 4 telli SPI arayüzü aracılığıyla popüler ST7735S IC ile desteklenen bu cihaz, ABD ve Avrupa'daki mühendislere giyilebilir teknoloji, IoT sensörleri, taşınabilir tıbbi cihazlar ve her milimetre küpün önemli olduğu kompakt endüstriyel kontroller için güvenilir, düşük güçlü renkli ekran çözümü sunuyor.
Başkalarının Uyamayacağı Yerlere Entegrasyon için Tasarlandı:
Minimal PCB Gayrimenkulünü En Üst Düzeye Çıkarma: Yalnızca 10,8 mm x 21,7 mm'lik aktif alan ve 1,5 mm'lik toplam modül derinliği ile bu ekran, posta pulu boyutundaki cihazlara kullanıcı arayüzü ekleme konusundaki temel zorluğu çözer. Daha önce yalnızca LED'lerin mümkün olduğu yerlerde renk durumu göstergesine, temel grafiklere ve veri okumalarına olanak tanır.
Mikrodenetleyici Dostu Verimlilik: 4 kablolu SPI arayüzü, pin sayısı gereksinimlerini (CS, DC, RESET, SDA, SCL) en aza indirerek ARM Cortex-M0+ veya ESP32 gibi kaynak kısıtlı mikrodenetleyicilerdeki (MCU'lar) kritik GPIO'ları serbest bırakır. Bu, PCB yönlendirmeyi basitleştirir ve paralel arayüzlere kıyasla ürün yazılımı yükünü azaltır.
Küçük Pakette Yüksek Görünürlük: Boyutuna rağmen 800:1 kontrast oranıyla 260 nit parlak çıktı sunarak çeşitli aydınlatma koşullarında net okunabilirlik sağlar. 80 derecelik görüntüleme açısı, cihazın yöneliminde esneklik sağlar.
Zorlu Uygulamalar için Sağlam: -20°C ile +70°C arası çalışma için derecelendirilen ve tam çevresel stres testine (termal döngü, titreşim, ESD) tabi tutulan bu modül, taşınabilir ve dış mekan kullanımının zorluklarına dayanacak şekilde tasarlanmıştır.
Basitleştirilmiş Güç Yönetimi: Esnek mantık (IOVCC: 1,8V/3,3V) ve analog (VCC: 2,8V/3,3V) besleme gerilimleri, tek bir düşük akımlı LED arka ışıkla bir araya gelerek düşük güçlü sistem mimarilerine entegrasyonu kolaylaştırır.
Yeni Nesil Mikro Cihazınız için İdeal:
Giyilebilir Elektronik ve Sağlık Monitörleri (Spor Bantları, Akıllı Yamalar): Minimum boyut ve güç etkisi ile temel kullanıcı geri bildirimi sağlar.
Endüstriyel IoT Sensörleri ve El Tipi Araçlar: Taşınabilir teşhis ekipmanında gerçek zamanlı okumaları, konfigürasyon menülerini veya durum kodlarını görüntülemek için.
Tüketici Elektroniği Arayüzleri (Akıllı Ev, Ses Cihazları): Kompakt uzaktan kumandalara, Bluetooth izleyicilere veya akıllı cihaz kontrollerine üstün geri bildirim ekler.
Taşınabilir Tıbbi ve Teşhis Cihazları: Hayati sayısal verilerin veya basit dalga formlarının görüntülenmesinin gerekli olduğu kompakt monitörler için uygundur.
Saef Technology: Minyatür Ekran Çözümleri Ortağınız
Tam İhtiyacınıza Göre Özelleştirin: Etkileşimli mikro arayüzler için dokunmatik bir sürüme (RTP veya PCAP) mı ihtiyacınız var? Farklı bir bağlayıcıya veya FPC yönüne mi ihtiyacınız var? Bu 0,96 inçlik platformu özel mekanik ve elektrik gereksinimlerinize uyarlamak için düşük MOQ'lu özelleştirmeler ve yarı özel tasarımlarda uzmanız.
Güvenilir Üretim için Tasarlandı: Modül, MIL-STD-105E uyarınca AQL denetimine tabi tutularak, hacimli üretim için tutarlı kalite sağlanır. Eksiksiz entegrasyon desteği sağlıyoruz: şematik referanslar, sürücü kitaplıkları ve hassas 2D/3D mekanik dosyalar.
Küresel Pazarlar için Güvenilir Bir Tedarik Zinciri: ISO sertifikalı bir üretici olarak ürünlerimiz, AB RoHS ve REACH uyumluluğunu karşılayacak şekilde tasarlanmıştır ve Kuzey Amerika ve Avrupa pazarlarına yönelik ürünlere sorunsuz entegrasyonu kolaylaştırır.
Mühendisler için Teknik Güvence
Kanıtlanmış Güvenilirlik: Kapsamlı güvenilirlik testleri termal, mekanik ve çevresel stres altındaki performansı doğrular.
Mühendis Odaklı Dokümantasyon: Prototip oluşturma aşamanızı günlerden saatlere hızlandırmak için net veri sayfaları, başlatma sıraları ve uygulama notları sağlıyoruz.
Örnek ve Desteğe Hazır: Gömülü donanım mühendislerini, ürün tasarımcılarını ve satın alma uzmanlarını SFTO096JY-7419AN'yi değerlendirmeye davet ediyoruz. Numune istemek, kişiselleştirme fikirlerinizi tartışmak veya projeye özel fiyat teklifi almak için teknik satış ekibimizle iletişime geçin. Ekran kapasitesinden veya tedarikçi güvenilirliğinden ödün vermeden boyut kısıtlamalarının üstesinden gelmek için Saef ile iş birliği yapın.
Mekanik Boyutlar
![]()
Pin Arayüzü Tanımı
| Pin.No | Sembol | Tanım |
| 1 | TP0 | TP Arayüzü |
| 2 | TP1 | TP Arayüzü |
| 3 | SDA |
Seri veri girişi |
| 4 | SCL |
Seri saat pimi. |
|
5 |
D/C |
PIN'i kaydet D/C=' 1': Verileri görüntüler. D/C='0': Komut verileri. |
| 6 | SIFIRLAMA |
LCM PIN'i sıfırla |
| 7 | CS |
Çip seçme pimi (“Düşük” etkinleştirme) |
| 8 | GND | Zemin |
| 9 | NC | PIN'i boşalt |
| 10 | VCC |
Analog için güç kaynağı(2.8V-3.3V) |
| 11 | LEDK |
Arka Işık Katotu |
| 12 | LEDA |
Arka Işık Anot |
| 13 | GND | Zemin |
Mutlak Maksimum Derecelendirmeler
| Parametre | Sembol | Min. | Maksimum | Birim |
| Lojik Besleme Gerilimi | IOVCC | -0,3 | 4.6 | V |
| Analog Besleme Gerilimi | VCC | -0,3 | 4.6 | V |
| Çalışma sıcaklığı | Tepe | -20 | 70 | °C |
| Depolama sıcaklığı | Tst | -30 | 80 | °C |
| Nem | Sağ |
-- |
%90(Max60C) | Sağ |
Elektriksel Özellikler
| Parametre | Sembol | Min. | Tip | Maksimum | Birim |
| Lojik Besleme Gerilimi | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
| Analog Besleme Gerilimi | VCC | 2.6 | 2.8 | 3.3 |
-- |
| Giriş Akımı | Bilmiyorum |
-- |
20 |
-- |
mA |
Arka Işık Ünitesi Özellikleri
| Öğe | Sembol | Min. | Tip | Maksimum | Birim |
| İleri Gerilim | Vf | 3.0 | 3.2 | 3.4 | V |
| İleri Akım | Eğer |
-- |
20 |
-- |
mA |
| Çalışma Ömrü |
-- |
20000 | 30000 |
-- |
saat |
| Yüzey Parlaklığı |
-- |
-- |
260 |
-- |
cd/m2 |
