QVGA 240x320 2.2 Inch TFT Ekranı, 39 Pin LCD Ekranı ST7789V 18 Bit Arayüzü

QVGA 240x320 2.2 Inch TFT Ekranı, 39 Pin LCD Ekranı ST7789V 18 Bit Arayüzü
QVGA 240x320 2.2 Inch TFT Ekranı, 39 Pin LCD Ekranı ST7789V 18 Bit Arayüzü QVGA 240x320 2.2 Inch TFT Ekranı, 39 Pin LCD Ekranı ST7789V 18 Bit Arayüzü QVGA 240x320 2.2 Inch TFT Ekranı, 39 Pin LCD Ekranı ST7789V 18 Bit Arayüzü

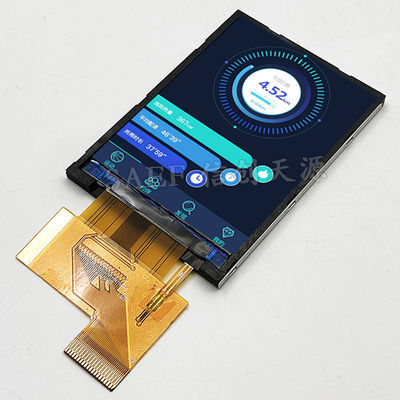

Büyük resim :  QVGA 240x320 2.2 Inch TFT Ekranı, 39 Pin LCD Ekranı ST7789V 18 Bit Arayüzü

Ürün ayrıntıları:
Menşe yeri: Shenzhen / Çin
Marka adı: SAEF
Sertifika: ISO9001 / ISO14000
Model numarası: SF-TC220T-8607A-N
Ödeme & teslimat koşulları:
Min sipariş miktarı: 3 adet (örnek siparişler için pazarlık edilebilir)
Fiyat: USD 3 - 3.8 (FOB Shenzhen, Price varies based on order quantity & configuration)
Ambalaj bilgileri: Standart İhracat Paketi
Teslim süresi: Numuneler için 4-8 iş günü, MP için 5-6 hafta
Ödeme koşulları: L/C, T/T, Paypal
Yetenek temini: Ayda 3.000.000 adet

QVGA 240x320 2.2 Inch TFT Ekranı, 39 Pin LCD Ekranı ST7789V 18 Bit Arayüzü

Açıklama
Ürün: 2,2" QVGA RGB TFT LCD Çözünürlük: 240x320 Piksel
Dokunmatik ekran: dokunmatik ekran olmadan Görüntüleme yönü: saat 12
Arayüz: RGB 18 bit Pin numarası: 39 Pin
Bağlantı: Bağlama Yüzey Parlaklığı: 300 CD/M2
Çalışma sıcaklığı.: -20℃ ila +70℃ Uyumluluk: REACH ve RoHS Uyumlu

SF-TC220T-8607A-N: Çok Yönlü Gömülü Sistem Entegrasyonu için Tasarlanmış Yüksek Performanslı 2,2 İnç TFT LCD Modülü
Saef Technology Limited, SF-TC220T-8607A-N modelini sunar; bu, keskin QVGA (240x320) çözünürlük sunan, sağlam ve çok yönlü bir 2,2 inç TFT LCD modülüdür. Yetenekli ST7789V sürücü IC'si ile tasarlanmış ve esnek, yapılandırılabilir bir paralel arayüz (RGB veya MCU modu) sunan bu modül, ABD ve Avrupa'daki endüstriyel kontrol, taşınabilir tıbbi cihazlar, akıllı ev arayüzleri ve IoT terminalleri için güvenilir, yüksek görünürlüklü bir ekrana ihtiyaç duyan mühendisler ve geliştiriciler için tasarlanmıştır. Kompakt form faktörü ve -20°C ila +70°C çalışma aralığı, onu hem ticari hem de zorlu ortamlar için güvenilir bir seçim haline getirir.

Teknik Derinlemesine İnceleme: Temel Entegrasyon Zorluklarının Ele Alınması
Gömülü Ekranlardaki Belirli Tasarım Engellerini Çözmek için Tasarlandı:

  • Optimal İşlemci Eşleşmesi için Arayüz Esnekliği: Modülün en büyük gücü, yapılandırılabilir paralel arayüzüdür. IM[3:0] pinlerini kullanan mühendisler, yüksek hızlı, özel ekran denetleyicileri için 16/18 bit RGB modu veya mikrodenetleyicilere doğrudan bağlantı için MCU paralel modu (8080/6800 serisi) arasında seçim yapabilirler. Bu, ana işlemcinizin yerel arayüzüyle eşleşen bir ekran seçme konusundaki yaygın ikilemi çözer, harici köprü IC'lerine olan ihtiyacı ortadan kaldırır ve PCB tasarımınızı basitleştirir.

  • Kompakt Boyutta Üstün Optik Performans: Tipik 300 nit parlaklık ve 700:1 kontrast oranı ile bu 2,2 inçlik ekran mükemmel okunabilirlik sağlar. 12 yönünde görüntüleme yönü, el cihazlarında veya kontrol panellerinde tipik dikey montaj için optimize edilmiştir ve birincil kullanıcıya tutarlı renk ve kontrast sağlar.

  • Uzun Süreli Güvenilirlik için Sağlam Yapı: Sürekli çalışmanın zorluklarına dayanacak şekilde tasarlanan modül, geniş bir endüstriyel sıcaklık aralığına sahiptir ve yüksek/düşük sıcaklıkta çalışma, termal şok ve nem direnci dahil olmak üzere kapsamlı güvenilirlik testlerine tabi tutulur. Bu, fabrika katlarından otomotiv iç mekanlarına kadar çeşitli uygulamalarda istikrarlı performans sağlar.

  • Basitleştirilmiş Güç Tasarımı: Ayrı mantık (IOVCC: 1.8V/2.8V) ve analog (VDD: 2.8V) besleme pinleri, ince taneli güç yönetimi sağlar ve pil gücüyle çalışan taşınabilir cihazlarda kritik bir faktör olan genel sistem güç tüketimini optimize etmeye yardımcı olur.

Hedeflenen Uygulamalar ve Özelleştirme Potansiyeli
Şunlarda Kullanıcı Etkileşimini Geliştirmek için İdeal:

  • Endüstriyel El Terminalleri ve HMI'lar: Değişen çevre koşullarında net ve duyarlı bir ekrana ihtiyaç duyulan veri kaydediciler, taşınabilir test ekipmanları ve kontrol panelleri için.

  • Tüketici Elektroniği ve Akıllı Cihazlar: Canlı bir renkli kullanıcı arayüzü gerektiren üst düzey uzaktan kumandalar, termostat arayüzleri, ses ekipmanı ekranları ve akıllı mutfak aletleri için mükemmeldir.

  • Otomotiv Satış Sonrası ve Telematik: Belirtilen sıcaklık aralığında gösterge paneline monte edilen ekranlar, arka koltuk eğlence kontrolleri veya teşhis araçları için uygundur.

Saef Technology: Kişiye Özel Ekran Çözümleri İçin Ortağınız

  1. Özelleştirme ile Boşluğu Kapatın: Tasarımınız dirençli (RTP) veya kapasitif (CTP) dokunmatik işlevsellik gerektiriyor mu? Belirli bir FPC uzunluğuna, konektör tipine veya arka ışık parlaklığına mı ihtiyacınız var? Düşük MOQ'larla esnek özelleştirme hizmetleri sunuyoruz. Dokunmatik paneller entegre edebilir, yapılandırmaları değiştirebilir veya ürününüze sorunsuz bir şekilde uyan, diğer tarafa değil, bir ekran modülü oluşturmak için özellikleri ayarlayabiliriz.

  2. Mühendisler için Tasarım Desteği: Eksiksiz ve net teknik dokümantasyon sağlıyoruz: ayrıntılı pinout açıklamaları, arayüz zamanlama özellikleri (kurulum/tutma süreleri), güç sıralama yönergeleri ve başlatma kodu örnekleri. Bu, mühendislik ekibinizin hızlı ve güvenle entegre olmasını sağlar.

  3. Küresel Pazarlar İçin Kalite ve Uygunluk: Bir ISO9001:2015 sertifikalı kalite sistemi altında üretilen ve RoHS ve REACH çevre standartlarına uyan modüllerimiz, Kuzey Amerika ve Avrupa pazarlarının katı gereksinimlerini karşılamak üzere tasarlanmıştır ve son ürününüz için sertifikasyon yolunda sorunsuz bir süreç sağlar.

Teknik Alıcılar İçin Eylem Çağrısı

  • Karar Vericiler İçin Tasarlandı: Mühendislerin ve tedarik uzmanlarının değerlendirdiği kriterleri anlıyoruz: teknik özellikler, güvenilirlik verileri, tedarikçi esnekliği ve toplam entegrasyon maliyeti.

  • Değerlendirme Talebi: Ürün tasarımcılarını, gömülü mühendisleri ve kaynak uzmanlarını SF-TC220T-8607A-N'yi değerlendirmeye davet ediyoruz. Numune talebinde bulunmak, özel uygulama gereksinimlerinizi görüşmek veya projeniz için özelleştirme seçeneklerini keşfetmek için teknik satış ekibimizle iletişime geçin. Yalnızca bileşenler değil, ürün vizyonunuzu hayata geçiren optimize edilmiş ekran çözümleri sunmaya kararlı bir teknoloji ortağı olarak Saef'i seçin.




Mekanik Boyutlar


QVGA 240x320 2.2 Inch TFT Ekranı, 39 Pin LCD Ekranı ST7789V 18 Bit Arayüzü 0




PIN Arayüz Tanımı



NO. PIN ADI G/Ç Açıklama
1 LEDA Ç LED Anot
2 LEDK Ç LED Katot
3 IOVCC G Güç Kaynağı 2.8V/1.8V Gerilimi
4 VDD G Güç Kaynağı 2.8V Gerilimi
5 SDO G SPI Arayüz Çıkış Pini
6 TE G Yırtılma efekti çıkış pini
7-24 DB17-DB0 G/Ç Ekran Veri G/Ç
25 SDA G SPI Arayüz Giriş Pini
26 DOTCLK G Her tarihi Örneklemek için Saat Sinyali
27 ENABLE G RGB arayüzü çalışması için Veri etkinleştirme sinyali
28 HSYNC G Yatay Senkronizasyon Sinyali
29 VSYNC G Dikey Senkronizasyon Sinyali
30 RD G Okuma flaşı sinyali giriş pini
31 WRX G Yazma flaşı sinyali giriş pini
32 DCX G Kayıt seçme sinyali
33 CS G Çip seçme sinyali için Giriş pini
34 RESET G LCM Sıfırlama giriş sinyali
35 IM0 G MCU arayüz modu seçimi.
36 IM1 G MCU arayüz modu seçimi.
37 IM2 G MCU arayüz modu seçimi.
38 IM3 G MCU arayüz modu seçimi.
39 GND G Toprak





Maksimum Mutlak Limit



Öğe Sembol Değer Birim
Mantık için güç kaynağı gerilimi VDD 0.3~4.6 V
Giriş gerilimi Vin VDD+0.3 V
Çalışma sıcaklığı Topr -20 ila 70 °C
Depolama sıcaklığı Tstg -30 ila 80 °C




DC Özellikleri



Öğe Sembol Min Tip Maks Birim Test koşulu

Çalışma

gerilimi

VDD 2.6 2.8 3.3 V

-

Besleme akımı IDD - - 5 mA VDD=2.8V,Ta=25.C
Giriş gerilimi VIH 0.8VDD - VDD V

-

VIL 0 - 0.2VDD V

Giriş sızıntısı

akımı

IIL -1.0

-

1.0 μA VIN=VDD veya VSS




LED Arka Işık Özellikler



Öğe Sembol MİN TİP MAKS BİRİM

Test

Koşul

Besleme Gerilimi Vf - 3.2 - V If= 80mA
Besleme Akımı If - 80 - mA -
Ters Gerilim Vr - - - V -
Güç dağılımı Pd - - - mW -
LCM için Işık Şiddeti

-

- 300

-

Cd/m2 If= 80 mA
LCM için Tekdüzelik - - - - % If=80 mA
Arka Işık Rengi Beyaz




Optik Özellikler



No. Öğe Sembol Koşullar Şartname Birim
Min Tip Maks
1 Tepki Süresi Tr+Tf 25℃

-

25

-

Ms
2 Geçirgenlik (PL ile) T(%)

-

-

6.1

-

-

3

Kontrast Oranı

Cr

θ=0, Normal görüntüleme

açısı

500

700

-

-

4

Görüntüleme

Açısı

Yatay. θR

CR>10

- 60 -

Derece

θL - 60 -
Dikey. Θ+ - 35 -
Θ- - 45 -
