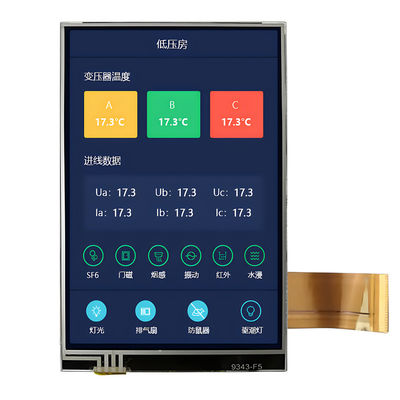

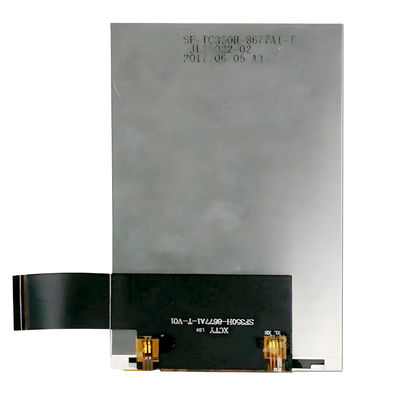

3.5 inçlik TFT LCD Ekran Modülü 320x480 RGB, ILI9488 MCU Arayüzü, Endüstriyel Sınıf, Geniş Sıcaklık

3.5 inçlik TFT LCD Ekran Modülü, Endüstriyel HMI ve gömülü sistemler için yüksek parlaklık, geniş sıcaklık, MCU arayüzü

Saef Technology Limited, netliğin, güvenilirliğin ve entegrasyonun kolaylığının kritik olduğu zorlu uygulamalar için tasarlanmış sağlam 3,5 inçlik TFT LCD ekran modülü sunuyor.Parlak bir 320×480 RGB paneline sahip, ILI9488 sürücüsü ve geniş çalışma sıcaklık aralığı, bu ekran endüstriyel HMI'ler, tıbbi cihazlar, otomotiv gösterge panoları, IoT terminalleri ve taşınabilir aletler için idealdir.

Ana Özellikler ve Teknik Avantajlar:

✅ Yüksek çözünürlüklü TFT Ekranı
320 × 480 RGB pikselleri, gerçek renk temsiline sahip keskin metin, grafik ve simgeler sunar.

✅ Geniş çalışma sıcaklık aralığı
-20°C'den +70°C'ye kadar, fabrika katlarından dışarıdaki kiosklara kadar zorlu ortamlarda istikrarlı bir performans sağlar.

✅ ILI9488 Sürücüsü ile MCU Paralel Arayüzü
Basit 16 bitlik paralel arayüz, hızlı veri aktarımını ve yaygın mikrodenetleyicilerle (STM32, PIC, AVR, NXP) kolay entegrasyonu sağlar.

✅ Yüksek parlaklık ve mükemmel kontrast
200 cd / m2 parlaklık ve 700: 1 kontrast oranı, parlak çevre ışığı altında bile net görünürlük sağlar.

✅ Geniş bakış açıları
Yatay bakış açısı 45° sola/sağa, dikey bakış açısı 35° yukarı / 30° aşağıya kadar, çok kullanıcılı uygulamalara uygundur.

✅ Düşük güç tüketimi
Tipik mantıksal akım <5mA, taşınabilir cihazlarda batarya ömrünü uzatmak için verimli LED arka ışık tasarımıyla.

✅ Endüstriyel Güvenilirlik
Endüstri güvenilirlik standartlarına göre termal şok, nem ve uzatılmış sıcaklık döngüleri altında test edildi.

✅ Kişiselleştirilebilir dokunma ve tasarım seçenekleri
Ücretsiz yarı özelleştirilmiş tasarım desteği sunuyoruz –resistif veya kapasitif dokunmatik paneller ekleyin, konektörleri değiştirin, yazılım yazılımını ayarlayın veya mekanik çizgileri tam özelliklerinize göre uyarlayın.

Sorunsuz bir entegrasyon için tasarlanmıştır

Saef'in 3,5 inçlik TFT modülü, sistem mühendisini göz önünde bulundurarak tasarlanmıştır:

• Entegre DC/DC dönüştürücü güç kaynağı tasarımını basitleştirir

• Daha hızlı prototip oluşturmak için ayrıntılı zamanlama diyagramları ve başlatma kodu sağlanır

• Güçlendirilmiş bükme alanı olan FPC, kompakt tasarımlarda güvenilir bağlantılar sağlar

• Kesin montaj ve montaj için izin izinleri dahil olan mekanik çizimler

İster endüstriyel bir kontrol paneli, ister tıbbi bir monitör, ister bir araç ekranı, ister akıllı bir ev denetleyicisi geliştiriyorsanız, bu modül minimal tasarım üst maliyeti ile güvenilir bir performans sağlar.

Neden Saef Teknolojisi'yle ortaklık yapalım?

• Teknik Uzmanlık: Mühendislik ekibimiz şema incelemesini, yazılım ayarlamasını ve özelleştirme taleplerini destekler.

• Hızlı Prototipleme: Tam belgeleri ile 5-7 iş günü içinde örnekler mevcuttur.

• Piyasa Hazır: Avrupa ve Kuzey Amerika pazarlarına sorunsuz giriş için ROHS, REACH ve CE direktiflerine uygun.

• Kalite Güvencesi: Her birim, büyük kusurlar için% 0.65 AQL ile MIL-STD-105E Seviye II'ye göre AQL denetimine tabi tutulur.

İdeal Uygulamalar:

• Endüstriyel HMI & Kontrol Panelleri

• Tıbbi İzleme ve Teşhis Aygıtları

• Otomotiv ve Denizcilik Ekranları

• Taşınabilir Test ve Ölçüm Ekipmanı

• IoT Geçitleri ve Akıllı Ev Panelleri

• Perakende POS & Kiosk Sistemleri

Güvenle Tasarım Yapmaya Hazır mısınız?
Veri sayfaları, örnek başlatma kodu veya ücretsiz tasarım danışmanlığı için teknik satış ekibimizle iletişime geçin. Tam gereksinimlerinize uyan bir ekranı entegre etmenize yardımcı olalım.

Mekanik Boyutlar

Pin Arayüzü Tanımı

En yüksek mutlak sınır

DC Özellikleri

Arka ışık Elektrikli-optik özellikler

Optik özellikleri
