Ürün ayrıntıları:
|
| Ürün: | 3 inç TFT LCD | çözünürlük: | 360x640 Piksel |
|---|---|---|---|
| Görüntüleme yönü: | Hepsi (80°/80°/80°/80°) | Yüzey Parlaklığı: | 300 cd/m2 (özelleştirilebilir) |
| Arayüz: | RGB 16 bit | Çalışma gerilimi: | 2,8V (2,6V–3,3V aralığı) |
| Pin numarası: | 40 pim | Sürücü IC'si: | ST7701S |
| Çalışma sıcaklığı.: | -20℃ ila +70℃ | Kontrast oranı: | 1000:1 (Tip.) |
| Dokunmatik Panel Seçeneği: | Özelleştirilebilir (RTP/CTP mevcuttur) | Uyumluluk: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 3 inç TFT LCD ekran modülü,360x640 RGB IPS panel,ST7701S sürücülü LCD modülü |
||

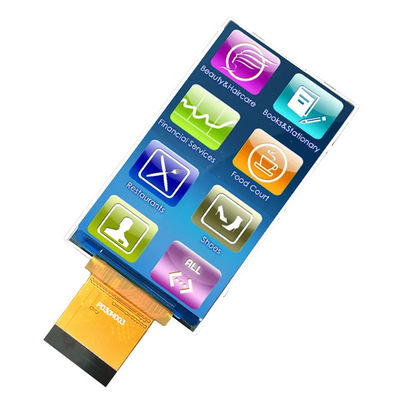

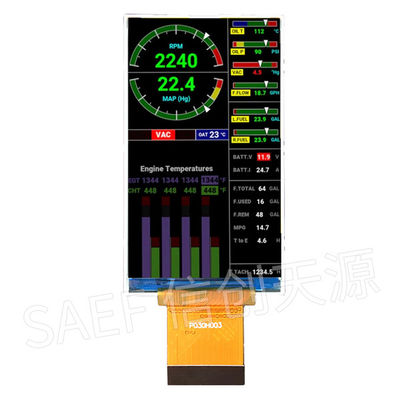

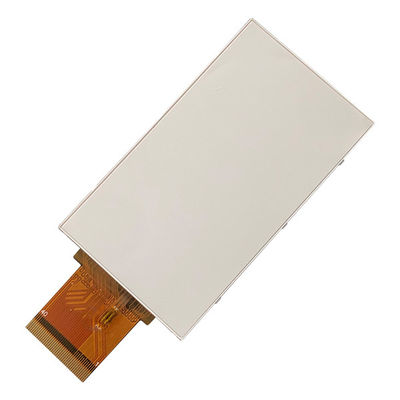

Yüksek Performanslı 3 inçlik TFT LCD Ekran Modülü
Saef Technology Limited, gömülü sistemler, endüstriyel kontroller, tıbbi cihazlar, taşınabilir aletler,ve tüketici elektroniği360×640 RGB IPS paneli ve ST7701S sürücü IC'si ile bu ekran keskin görseller, geniş görüntüleme açıları ve zorlu ortamlarda bile güvenilir performans sağlar.
Mühendisler için Ana Tasarım Avantajları:
True All-Viewing Direction IPS Teknolojisi 80° yatay ve dikey açılarda tutarlı görüntü kalitesi, çok yönlü cihazlar için idealdir.
Geniş çalışma sıcaklık aralığı (20 °C'den +70 °C'ye kadar) Endüstriyel ve dış mekan uygulamalarında istikrar sağlar.
Düşük Güç Tüketimi ️ Tipik akım sadece 12mA @ 2.8V, pil ile çalışan cihazlar için optimize edilmiştir.
Yüksek Kontrast ve Parlaklık ¥ 1000: 1 kontrast oranı ve çeşitli ışık koşullarında net okunabilirlik için 300 cd / m2 parlaklık.
Uzun ömürlü LED arka ışık %50 parlaklıkta 52.560 saatten fazla, bakım ve değiştirme maliyetlerini azaltır.
Özelleştirme ve entegrasyon desteği:
Her projenin benzersiz gereksinimleri olduğunu anlıyoruz. Bu ekran modülü tamamen dirençli veya kapasitif dokunmatik paneller (RTP/CTP), özel arayüzler,değiştirilmiş montaj seçenekleriMühendislik ekibimiz bu ekranı sisteminize sorunsuz bir şekilde entegre etmenize yardımcı olmak için ücretsiz tasarım desteği sunuyor.
Endüstriyel Standartlara Göre Güvenilirlik:
Her modül, yüksek / düşük sıcaklık depolama, termal şok, nem direnci ve görsel denetim dahil MIL-STD-105E'ye göre sıkı testlere tabi tutulur.AQL tabanlı kalite güvencemiz, her birimin performans ve dayanıklılık için en yüksek standartları karşılamasını sağlar..
Neden Saef Technology Limited'i seçiyorsunuz?
Uzman düzeyinde teknik destek: Şematik incelemeler, sürücü entegrasyonu ve optik ayarlama için ekran mühendislerimize doğrudan erişim.
Hızlı Prototipleme ve Örnekleme 2-3 hafta kadar kısa sürede özel örnekler alın.
AB ve ABD Piyasası Uyumluluğu: Uluslararası güvenlik ve çevresel standartlar için tasarlanmış ve test edilmiştir.
OEM/ODM Esnekliği: Yarı özelleştirilmiş tasarımlardan tam özelleştirilmiş tasarımlara kadar tedarik zincirinizin ihtiyaçlarına uyarlanıyoruz.
Hedef Uygulamalar:
El terminalleri ve tarayıcılar
Endüstriyel HMI ve kontrol panelleri
Tıbbi izleme cihazları
Akıllı ev ekranları
Otomotiv gösterge panelleri
IoT ve giyilebilir teknoloji
Bilgi sayfaları, fiyatlandırma ve ücretsiz özelleştirme danışmanlığı için bugün bizimle iletişime geçin.
Mekanik Boyutlar
![]()
Pin Arayüzü Tanımı
| Pin Numarası | Simge | Görev |
| 1 | LEDA | LED arka ışık ((Anod) |
| 2 | LEDK | LED arka ışık (katot) |
| 3 | GND | Toprak |
| 4 | VCC | Güç kaynağı. 2.8V. |
| 5 | D0N(NC) | NC |
| 6 | D0P(NC) | NC |
| 7 | GND | Toprak |
| 8 | CKN(NC) | NC |
| 9 | CKP ((NC) | NC |
| 10 | GND | Toprak |
| 11 | D1N(NC) | NC |
| 12 | D1P ((NC) | NC |
| 13 | GND | Toprak |
| 14 | VS | RGB arayüzü için çerçeve senkronizasyonu sinyali |
| 15 | HS | RGB arayüzü için çizgi senkronizasyonu sinyali |
| 16 | PCLK | RGB arayüzü işlemi için nokta saat sinyali |
| 17 | ED | RGB arayüzü çalışması için veri etkinleştirme sinyali |
| 18-22 | B0-B4 | RGB mavi veri kablosu |
| 23-28 | G0-G5 | RGB yeşil veri kablosu |
| 29-33 | R0-R4 | RGB kırmızı veri kablosu |
| 34 | Dönüştür | Dış sıfırlama girişi |
| 35 | CS | Çip seçin giriş iğnesi |
| 36 | SCL | SPI arayüzü için seri saat girişi |
| 37 | SDA | Seri veri girişi/çıkışı iki yönlü pin |
| 38 | IM1 ((IOVCC) | Sistem arayüzü modunu seç ((Güç kaynağı 1.8V) |
| 39 | IM2 ((GND) | Sistem arayüzü modunu seç ((Ground) |
| 40 | IOVCC | Güç kaynağı 1.8V |
En yüksek mutlak sınır
| Ürün | Simge | Değer | Birim |
| Mantık için güç kaynağı voltajı | VDD | 1.6~3.3 | V |
| Giriş voltajı | Vin | VDD+0.3 | V |
| Çalışma sıcaklığı | Topr | - 20 ila 70 | .C |
| Depolama sıcaklığı | Tstg | -30'dan 80'e kadar | .C |
DC Özellikleri (VDD=2.8V,Ta=25.C)
| Ürün | Simge | Min. | Türü | En fazla. | Birim | Test koşulları |
|
Çalışan Voltaj |
VDD | 2.6 | 2.8 | 3.3 | V | - |
| Besleme akımı | IDD | - | 12 | 15 | mA | VDD=2.8V, Ta=25.C. |
| Giriş voltajı | HIV | 0.8VDD | - | VDD | V |
- |
| VIL | 0 | - | 0.2VDD | V | ||
|
Giriş sızıntısı akım |
IIL | - Bir.0 | - | 1.0 | μA | VIN=VDD veya VSS |
Arka ışık Elektrikli-optik özellikler
| Ürün | Simge | MIN | TYP | Max | Birlik |
Test Durum |
| Güçlendirme Voltajı | Vf | - | 19.2 | - | V | Eğer=20MA |
| Besleme akımı | Eğer | - | 20 | mA | - | |
| Ters Voltaj | Vr | - | - | 5 | V | - |
| Güç dağılımı | Pd | - | 384 | - | mW | - |
| LCM için ışık yoğunluğu |
- |
- | 300 | - | Cd/m2 | Eğer=20MA |
| LCM için tekillik | - | 80 | - | - | % | Eğer=20MA |
| Arka ışık rengi | Beyaz | |||||
Optik özellikleri
| - Hayır, hayır. | BİLGİ | Simge | Koşullar | Spesifikasyon | Birim | |||
| Min. | Tip | En fazla. | ||||||
| 1 | Yanıt Zamanı | Tr+Tf | 25°C | 30 | 35 |
- |
Bayan | |
|
2 |
İzlemeAçı |
- Evet. | θR |
CR>10 |
80 | - | Değ | |
| θL | 80 | - | Değ | |||||
| Ver. | Θ+ | - | 80 | - | Değ | |||
| - Evet. | - | 80 | - | Değ | ||||
