Ürün ayrıntıları:
|
| Ürün: | 3,97 inç TFT LCD | çözünürlük: | 480 x 800 piksel (RGB) |
|---|---|---|---|
| Sürücü IC'si: | NT35512SH veya Eşdeğeri | Anahat Dim.: | 57,14x96,85x1,95 mm |
| Çalışma Sıcaklığı: | -20 ° C ila +70 ° C | Dokunmatik Panel Seçeneği: | Özelleştirilebilir (RTP/CTP mevcuttur) |
| Görüntüleme yönü: | Tüm Görme Açıları (IPS) | Arayüz: | MIPI (DSİ) |
| Kontrast oranı: | 800:1 (Tip.) | Pin numarası: | 24 pin |
| Yüzey Parlaklığı: | 420 cd/m2(sirke) | Arka Işık Türü: | Beyaz LED |
| LED Ömür Boyu: | 40.000 saat | Uyumluluk: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 3,97 inç TFT LCD ekran modülü,480x800 MIPI arayüzlü ekran |
||
Yüksek Parlaklıklı 3.97 inç TFT LCD Modülü – MIPI Arayüzü, Dış Mekan ve Endüstriyel Ekranlar için İdeal

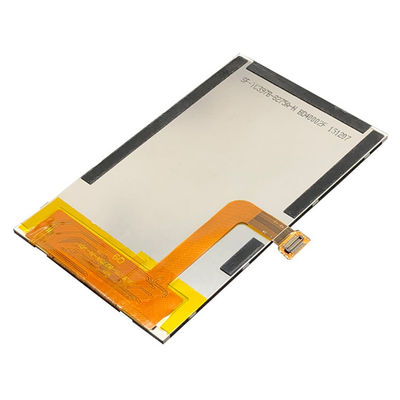

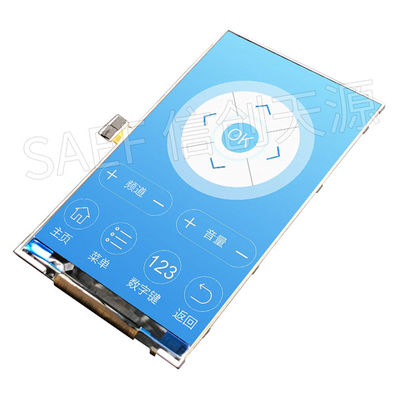

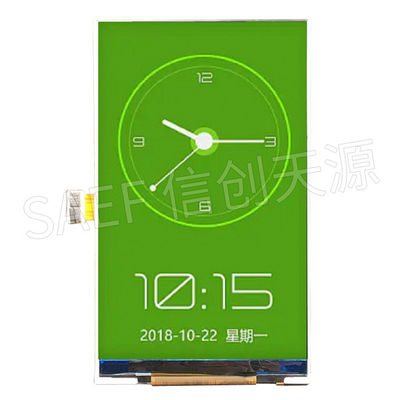

Saef Technology Limited, yüksek ortam ışığı koşullarında üstün görünürlük gerektiren uygulamalar için tasarlanmış, sağlam bir 3.97 inç TFT LCD modülü olan SF-TC397B-8275A-N'yi sunar. 480×800 RGB çözünürlüğü, MIPI (DSI) arayüzü ve olağanüstü 420 cd/m² parlaklığına sahip bu ekran, endüstriyel HMI'lar, dış mekan ekipmanları, tıbbi cihazlar ve otomotiv ekranları için mükemmeldir.
Mühendisler için Tasarlandı – Temel Teknik Özellikler:
Ultra Yüksek Parlaklık (420 cd/m²) – Doğrudan güneş ışığı veya parlak iç mekan aydınlatması altında bile net okunabilirlik sağlar.
MIPI DSI Arayüzü – Modern gömülü işlemciler (ARM, Qualcomm, vb.) için ideal, düşük güçlü, yüksek hızlı seri arayüz.
Geniş Çalışma Sıcaklığı (–20°C ila +70°C) – Aşırı ortamlarda güvenilir performans.
Yüksek Kontrast Oranı (800:1) – Derin siyahlar ve canlı renklerle keskin görüntüler sunar.
Tüm Yönlerden Görüntüleme – Her açıdan tutarlı görüntü kalitesi.
NT35512SH Sürücü IC – Gelişmiş ekran kontrolünü ve düşük güç modlarını destekler.
Özelleştirme ve Entegrasyon Desteği:
Bu modül, bağımsız bir ekran olarak mevcuttur veya dirençli veya kapasitif dokunmatik paneller (RTP/CTP), özel FPC uzunlukları, arayüz uyarlamaları ve optik yapıştırma ile tamamen özelleştirilebilir. Mühendislik ekibimiz, sisteminize sorunsuz entegrasyonu sağlamak için ücretsiz tasarım desteği sağlar.
Güvenilirlik ve Uzun Ömür için Üretildi:
Her ünite, yüksek/düşük sıcaklıkta depolama, nem direnci, termal şok ve AQL tabanlı görsel inceleme dahil olmak üzere MIL-STD-105E'ye göre sıkı testlerden geçer. 50.000 saatlik çalışma ömrü ile bu ekran, zorlu uygulamalara dayanacak şekilde üretilmiştir.
Neden Saef Technology ile İşbirliği Yapmalısınız?
Uzman Teknik Rehberlik – Şematik incelemeler, ürün yazılımı ayarlamaları ve optik optimizasyon için ekran mühendislerimize doğrudan erişim.
Hızlı Prototipleme – 2–3 hafta içinde özel numuneler mevcuttur.
AB ve ABD Pazarına Hazır – Uluslararası güvenlik ve çevre standartlarını karşılayacak şekilde tasarlanmıştır.
OEM/ODM Esnekliği – Yarı özelden tam özel tasarımlara kadar, tedarik zincirinize ve uyumluluk ihtiyaçlarınıza uyum sağlıyoruz.
İdeal Uygulamalar:
Dış mekan POS ve kiosklar
Endüstriyel kontrol panelleri ve HMI'lar
Tıbbi monitörler ve teşhis cihazları
Otomotiv gösterge panoları ve bilgi-eğlence sistemleri
Havacılık ve denizcilik ekranları
Yüksek parlaklıklı el terminalleri
Veri sayfaları, fiyatlandırma ve ücretsiz bir özelleştirme danışmanlığı için bugün bizimle iletişime geçin. Yüksek performanslı ekran çözümlerinde güvenilir ortağınız olarak Saef Technology'ye güvenin.Mekanik Boyutlar
Arayüz Pini Tanımı
![]()
NO.
| PIN ADI | Açıklama | 1 |
| MIPI_TCN | DSI-CLK- saat sinyalleri | 2 |
| MIPI_TCP | DSI-CLK+ saat sinyalleri | 3 |
| GND | TOPRAK | 23 |
| MIPI_TDN0 | DSI-D0- veri sinyalleri | 5 |
| MIPI_TDP0 | DSI-D0+ veri sinyalleri | 6 |
| GND | TOPRAK | 23 |
| MIPI_TDP1 | DSI-D1+ veri sinyalleri | 8 |
| MIPI_TDN1 | DSI-D1- veri sinyalleri | 9 |
| GND | TOPRAK | 23 |
| NC | 20 | 20 |
| GND | TOPRAK | 23 |
| NC | 20 | 20 |
| GND | TOPRAK | 23 |
| VDD18_PMU | Güç Kaynağı 1.8V-2.8V | 17 |
| NC | 20 | 20 |
| LRSTB | LCM sıfırlama girişi | 19 |
| NC | 20 | 20 |
| 30 | Yırtılma efekti çıkışı | 21 |
| VDD28_PMU | Güç Kaynağı 2.8V | 22 |
| GND | TOPRAK | 23 |
| VLED_P | LED Anot | 24 |
| VLED_N | LED Katot | Mutlak Maksimum Değerler |
Öğe
| Sembol | Durum | Tip. | Yüzeydeki parlaklık (If =15mA) | Min. | |
| Güç kaynağı | VDD | 2.4 | IOVDD+0.3 | V | Akım Tüketimi |
| VCI | Akım Tüketimi | ||||
| IOVDD | V | IOVDD+0.3 | V | Akım Tüketimi | |
| Vi | -0.3 | IOVDD+0.3 | V | Akım Tüketimi | |
| T stg | -30 | +80 | ºC | Depolama nemi | |
| T op | -20 | +70 | ºC | Depolama nemi | |
| Hstg | 10 | 20 | %RH | Not 1: Ta 50ºC'nin altındaysa %90RH maks.; Ta 60ºC'nin üzerindeyse %60RH maks. | |
| H op | 10 | 20 | %RH | Not 1: Ta 50ºC'nin altındaysa %90RH maks.; Ta 60ºC'nin üzerindeyse %60RH maks. | |
DC Özellikleri
Öğe
| Sembol | Durum | Tip. | Maks. | Yüzeydeki parlaklık (If =15mA) | Min. | |
| Güç kaynağı | VDD | 2.4 | 2.8 | 3.3 | V | Akım Tüketimi |
| VCI | 2.4 | 2.8 | 3.3 | V | Akım Tüketimi | |
| IOVDD | V | 1.8/2.8 | 3.3 | V | Akım Tüketimi | |
| VIL | -0.3IOVDD | - | V | Akım Tüketimi | ||
| VIH | 0.7IOVDD | - | V | Akım Tüketimi | ||
| VOL | - | V | Akım Tüketimi | |||
| VOH | 0.8IOVDD | - | Akım Tüketimi | |||
| Normal ekran | Ivdd | - | Renk | Bekleme modu | ||
| Ivdd | - | - | Çerçeve Frekansı | |||
| fFR | - | % | Optik Özellikler | |||
Arka Işık Açık (Geçirgen Mod)
| Öğe | Sembol | Durum | Şartname | Birim | Min. | |||
| Tip. | Maks. | Yüzeydeki parlaklık (If =15mA) | ||||||
| Lv | Normalde |
görüntüleme açısı θX = θY =0º 360 |
420 | - | Kontrast oranı | |||
| CR | - | - | ||||||
| TR | - | 20 | 30 | TF | ||||
| - | 30 | Renk | ||||||
|
Geçirgen Kırmızı |
XR | - |
|
0.660 | 0.675 | - | ||
| 0.300 | 0.315 | 0.330 | - | |||||
| XG | 0.229 | 0.244 | 0.259 | - | ||||
| 0.554 | 0.569 | 0.584 | - | |||||
| XB | 0.128 | 0.143 | 0.158 | - | ||||
| 0.073 | 0.088 | 0.103 | - | |||||
| XW | 0.273 | 0.288 | 0.303 | - | ||||
| 0.293 | 0.308 | 0.326 | - | |||||
|
Açısı Yatay |
θX+ Merkez |
CR≥10 |
- 80 |
NTSC Oranı (Renk Gamı) |
- |
|||
| 80 | NTSC Oranı (Renk Gamı) | |||||||
|
θY+ - |
80 | NTSC Oranı (Renk Gamı) | ||||||
| 80 | NTSC Oranı (Renk Gamı) | |||||||
| - | % | |||||||
