Ürün ayrıntıları:
|
| Ürün: | 1,05 inç TFT LCD | Çözünürlük: | 120 x 240 piksel (RGB) |
|---|---|---|---|
| Ekran Tipi: | IPS TFT, Normalde Siyah | Arayüz: | 4 telli SPI |
| Çalışma Sıcaklığı: | -20°C ila +70°C | Sürücü IC'si: | GC9A01 |
| Yüzey Parlaklığı: | 400 cd/m² (tipik) | Görüntüleme yönü: | 80° her yöne |
| Besleme gerilimi: | 2,5V – 3,3V | Boyutlar: | 14,25 mm x 28,60 mm x 1,56 mm |
| Dokunmatik panel: | Dahil değildir (Özelleştirilebilir) | Uyumluluk: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 1,05 İnç TFT LCD Ekran Modülü,120x240 TFT LCD Ekran Modülü |
||

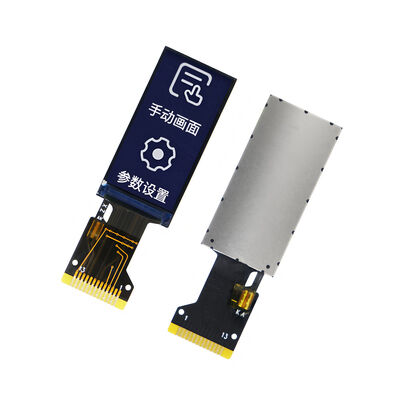

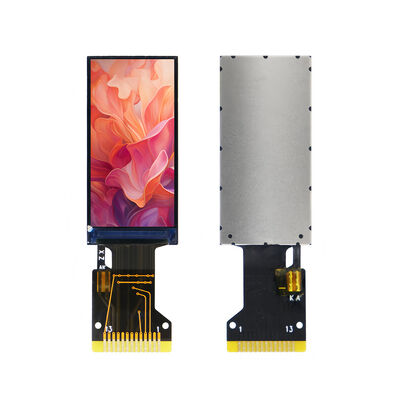

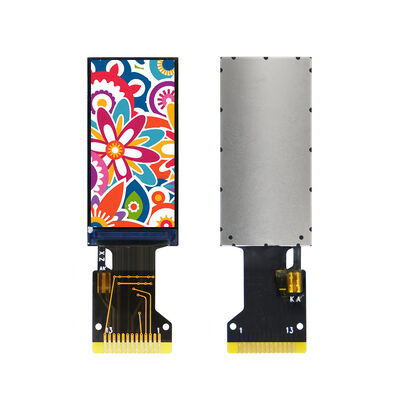

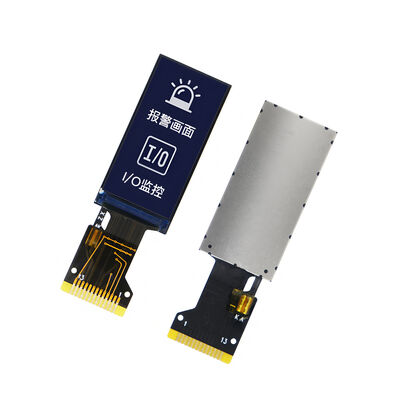

Saef Technology Limited, kompakt ve yüksek performanslı bir ekran çözümü arayan mühendisler ve ürün geliştiriciler için tasarlanmış, birinci sınıf bir 1,05 inç TFT LCD modülü olan SFTO105JY-7403AN'i sunar. Keskin 120x240 IPS paneli ve 400 cd/m² parlaklığı ile bu modül, hem iç hem de dış mekan ortamlarında olağanüstü okunabilirlik sunar. GC9A01 denetleyicisi tarafından çalıştırılan ve 4 telli bir SPI arayüzüne sahip olan bu modül, alan kısıtlamalı gömülü sistemlere, IoT cihazlarına, giyilebilir cihazlara ve endüstriyel HMI'lara sorunsuz bir şekilde entegre olur.
Net, Geniş Açılı IPS Ekran:
262K renk paleti ile 80° görüş açısında tutarlı renk ve netliğin keyfini çıkarın. IPS teknolojisi, çok yönlü uygulamalar için ideal hale getiren minimum renk kayması sağlar.
Zorlu Ortamlar İçin Optimize Edildi:
-20°C ila +70°C arasında güvenilir bir şekilde çalışır, -30°C ila 80°C arasında depolama toleransına sahiptir. Otomotiv panolarından dış mekan izleme ekipmanlarına kadar, zorlu koşullarda performansı korumak için tasarlanmıştır.
Düşük Güç Tüketimi, Verimli Tasarım:
2,5V–3,3V beslemeyi destekler ve tipik 20mA akıma sahip tek beyaz LED arka ışığına sahiptir. Pille çalışan ve enerjiye duyarlı uygulamalar için idealdir.
Kompakt ve Entegre Edilmesi Kolay:
Modül boyutu sadece 14,25 mm x 28,60 mm x 1,56 mm'dir ve 11,88 mm x 23,76 mm'lik bir aktif alana sahiptir. 4 telli SPI, pin sayısını azaltır ve PCB düzenini basitleştirir.
Varsayılan Olarak Dokunmatik Yok – Ancak Tamamen Özelleştirilebilir:
Bu standart model dokunmatik panel içermez. Ancak Saef, tam tasarım gereksinimlerinizi karşılamak için dirençli veya kapasitif dokunmatik katmanlar (RTP/CTP), özel arayüzler, konektörler ve mekanik uyarlamalar dahil olmak üzere ücretsiz veya yarı özelleştirilmiş seçenekler sunar.
Boyut, netlik, güç tüketimi ve çevresel sağlamlık arasında denge kuran bir ekran seçmenin zorluklarını anlıyoruz. SFTO105JY-7403AN bu ihtiyaçları şunlarla giderir:
Yüksek Parlaklık ve Optik Performans:
400 cd/m² parlak ortamlarda görünürlük sağlar. 800:1 kontrast oranı ve hızlı tepki süresi, dinamik içerik uygulamalarında kullanıcı deneyimini geliştirir.
Güvenilir Bağlantı ve Sinyal Bütünlüğü:
Net zamanlama özellikleri ve iyi tanımlanmış pin çıkışı (RESET, D/C ve CS kontrolü dahil), STM32, ESP32 ve Raspberry Pi gibi ana MCU'larla kararlı iletişim sağlar.
Kalite Destekli ve Uyumluluğa Hazır:
Her modül, büyük ve küçük kusurlar için AQL limitleri ile MIL-STD-105E'ye göre sıkı denetimden geçer. ROHS, REACH ve AB çevre direktiflerine uygundur—Avrupa ve Kuzey Amerika pazarlarına hazır.
Genişletilmiş Dayanıklılık Testi:
Gerçek dünya uygulamalarında uzun süreli güvenilirliği sağlamak için yüksek/düşük sıcaklıkta çalışma, termal döngü, titreşim, ESD (±8kV hava, ±4kV temas) ve düşme testlerine tabi tutulur.
Uzman Desteği ve Özelleştirme:
Ekran özelleştirmesi, teknik dokümantasyon ve entegrasyon desteği sağlamak için doğrudan mühendislik ekipleriyle çalışıyoruz. Farklı bir arayüze, değiştirilmiş bir form faktörüne veya dokunmatik işlevselliğe ihtiyacınız olsun, hızlı bir şekilde uyum sağlayabiliriz.
Hızlı Prototipleme ve Hacimli Tedarik:
R&D ve ölçeklendirme üretimi için idealdir. Shenzhen'deki üretim tesisimiz, tutarlı performansla yüksek kaliteli modüller sunmak için donatılmıştır.
Küresel Lojistik ve Doğrudan Mühendis Erişimi:
Avrupa ve ABD'deki OEM'lere ve sistem entegratörlerine güvenilir nakliye ve doğrudan teknik temas ile hizmet vermektedir.
Giyilebilir Cihazlar
Taşınabilir Tıbbi Cihazlar
Endüstriyel Kontrol Panelleri
Akıllı Ev Arayüzleri
Otomotiv Ekranları
IoT Ağ Geçitleri ve Sensörleri
Tüketici Elektroniği
Netlik, dayanıklılık ve tasarım esnekliğini birleştiren bir ekranla ürününüzü yükseltin.
Veri sayfaları, özel teklifler ve mühendislik örnekleri için bugün Saef Technology ile iletişime geçin.
Mekanik Boyutlar
![]()
Mutlak Maksimum Değerler
| Öğe | Sembol | Min. | Maks. | Birim |
| Analog Besleme Gerilimi | VCC | -0.3 | 4.6 | V |
| Çalışma sıcaklığı | Top | -20 | 70 | ℃ |
| Depolama sıcaklığı | Tst | -30 | 80 | ℃ |
DC Özellikleri
| Öğe | Sembol | Min. | Tip. | Maks. | Birim |
| Analog Besleme Gerilimi | VCC | 2.5 | 2.8 | 3.3 | V |
| Giriş yüksek gerilimi | VIN | 0.7*IOVCC | - | IOVCC | V |
| Giriş düşük gerilimi | VIL | VSS | - | 0.3*IOVCC | V |
| Çıkış yüksek gerilimi | VOH | 0.8*IOVCC | - | IOVCC | V |
| Çıkış düşük gerilimi | VOL | VSS | - | 0.2*IOVCC | V |
| Giriş Akımı | IIN | - | 20 | - | mA |
Arka Işık Karakteristiği
| Öğe | Sembol | Min. | Tip. | Maks. | Birim |
| İleri Gerilim | VF | 2.9 | 3.0 | 3.1 | V |
| İleri Akım | IF | - | 20 | - | mA |
| Güç dağılımı | Pd | - | 60 | - | mW |
| LED Ömrü (25 ºC) | - | 30000 | 40000 | - | Saat |
| Yüzey Parlaklığı | - | - | 400 | - | cd/m2 |
Arayüz Pini Tanımı
| Pin.No | Sembol | Açıklama |
| 1 | NC | Bağlantı yok. |
| 2 | NC | Bağlantı yok. |
| 3 | SDA | SPI arayüzü giriş/çıkış pini. |
| 4 | SCL | Seri arayüz saati. |
| 5 | D/C | Ekran verisi/komut seçimi pini |
| 6 | RESX |
Bu sinyal cihazı sıfırlayacak ve çipi düzgün bir şekilde başlatmak için uygulanmalıdır. -Sinyal aktiftir düşük |
|
7 |
CSX |
-Çip seçimi pini Düşük etkinleştirme. Yüksek devre dışı bırakma. |
| 8 | GND | Toprak. |
| 9 | NC | Bağlantı yok. |
| 10 | VCC | Analog için güç kaynağı. |
| 11 | LED-K | Arka ışık katodu |
| 12 | LED-A | Arka ışık anodu |
| 13 | GND | Toprak. |
Optik Özellikler
| Öğe | Sembol |
Ölçme Koşullar |
Min. | Tip. | Maks. | Birim | |
| Tepki Süresi | Tr+Tf |
θ = 0o φ = 0o |
25 oC |
- |
30 | 40 |
ms |
|
Görüş Açısı |
θ |
φ = 0o | 25 oC | - | 80 | - |
Derece |
| φ =180o | 25 oC | - | 80 | - | |||
|
θ |
φ = 90o | 25 oC | - | 80 | - | ||
| φ =270o | 25 oC | - | 80 | - | |||
| Kontrast Oranı | CR | - | 25 oC | 800 | - | - | |
|
CIE Rengi Koordinat |
Beyaz | X | 25 oC | 0.304 | 0.306 | 0.308 |
- |
| Y | 25 oC | 0.325 | 0.327 | 0.329 | |||
| Kırmızı | X | 25 oC | 0.608 | 0.610 | 0.612 | ||
| Y | 25 oC | 0.331 | 0.333 | 0.335 | |||
| Yeşil | X | 25 oC | 0.279 | 0.281 | 0.283 | ||
| Y | 25 oC | 0.531 | 0.533 | 0.535 | |||
| Mavi | X | 25 oC | 0.144 | 0.146 | 0.148 | ||
| Y | 25 oC | 0.136 | 0.138 | 0.140 | |||
|
Geçirgenlik (polarize ile) |
5.09 | % | |||||
