Ürün ayrıntıları:
|
| Ürün: | 3.5 inç TFT LCD | çözünürlük: | 320 × 480 piksel (RGB) |
|---|---|---|---|
| Arayüz: | 16 bit Paralel (DBI Tip B) | Anahat Dim.: | 54.48*84.71*3. 25 mm |
| Görüntüleme yönü: | saat 12 | Dokunmatik ekran: | Dirençli dokunmatik panel ile |
| Sürücü IC'si: | ILI9488 | Kontrast oranı: | 250:1 |
| Dokunma Dayanıklılığı: | 1.000.000+ giriş döngüsü | Yüzey Parlaklığı: | 300 cd/m² (Tipik) |
| Çalışma sıcaklığı.: | -20℃ ila +70℃ | Uyumluluk: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 3.5 inç TFT LCD,Dirençli Dokunmatik Panelli TFT LCD,320×480 TFT LCD Ekran |
||
Zorlu Gömülü Uygulamalar için Güvenilir, Uygun Maliyetli Dokunmatik Ekran Çözümü

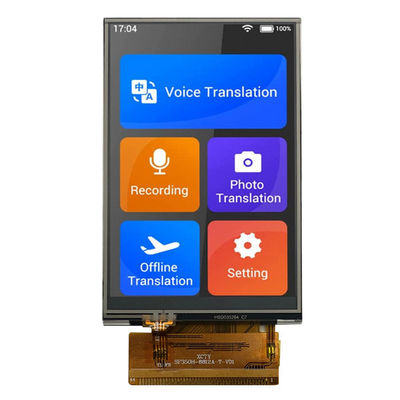

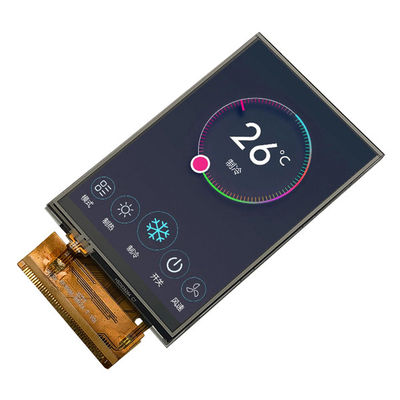

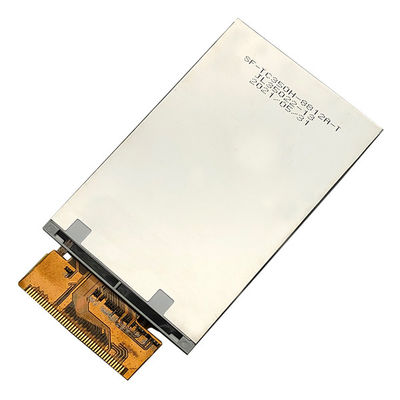

Saef Technology Limited, dayanıklılık, basitlik ve güvenilirliğin öncelikli olduğu uygulamalar için tasarlanmış sağlam bir 3,5 inç TFT LCD modülü olan SF-TC350H-8812A-T'yi sunar. 320×480 çözünürlüğe, entegre rezistif dokunmatik panele ve ILI9488 IC tarafından sürülen, yaygın olarak desteklenen 16 bit paralel arayüze sahip bu modül, endüstriyel HMI'lar, tıbbi cihazlar, satış noktası sistemleri ve gömülü kontrol panelleri için idealdir.
Kararlılık ve Entegrasyon Kolaylığı için Tasarlandı:
Kanıtlanmış Rezistif Dokunmatik Teknoloji: 1.000.000'den fazla giriş döngüsü ve ±1,5% içinde doğrusallık ile bu RTP, eldivenle kullanım veya tozlu koşullar gibi kapasitif dokunmanın daha az uygun olabileceği ortamlarda güvenilir performans sunar.
Geniş Çalışma Sıcaklığı Aralığı: -20°C ila +70°C çalışma ve -30°C ila +80°C depolama için sertifikalıdır ve zorlu ortamlarda tutarlı performans sağlar.
Basit Arayüz ve Düşük Sistem Yükü: 16 bit paralel arayüz, geliştirme karmaşıklığını azaltır ve çok çeşitli mikrodenetleyiciler ve gömülü işlemcilerle uyumludur, pazara sunma süresini hızlandırır.
Okunabilirlik için Uyarlanmış Optik Performans: 300 cd/m² parlaklık ve 250:1 kontrast oranı, tipik iç ve endüstriyel aydınlatma koşullarında net görünürlük sağlar. 12 yönü, dikey monte edilmiş uygulamalar için ekran yönünü optimize eder.
Tasarım Düşüncesi için Teknik Özellikler:
Güç Kaynağı: VDD = 2.8V ±0.2V, IOVCC = 1.8V–2.8V
Arka Işık: Beyaz LED kenardan aydınlatmalı, 19.2V tipik ileri voltaj (20mA sürüş)
Dokunmatik Panel Değerleri: X ekseni direnci 300–900Ω, Y ekseni 200–500Ω; çalışma voltajı ≤7V DC
Mekanik Özet: 54.48mm × 84.71mm × 3.25mm (maksimum)
Uygunluk: Yüksek/düşük sıcaklık, nem, termal şok ve titreşim direnci için testlerle endüstriyel güvenilirlik standartlarını karşılamak üzere tasarlanmıştır
Ekran Çözümünüz için Neden Saef'i Seçmelisiniz?
Bu modül standart olarak rezistif dokunmatik panel ile birlikte gelirken, proje gereksinimlerinin geliştiğini anlıyoruz. Saef, aşağıdakiler dahil olmak üzere ücretsiz yarı özelleştirme seçenekleri sunar:
Dokunmatik Panel Yükseltmeleri: Rezistiften kapasitif dokunmaya (PCT) I²C/SPI arayüzü ile geçiş.
Arayüz Uyarlaması: Sistem mimarinize göre RGB, SPI veya MIPI DSI arayüzlerine uyarlama.
Optik ve Mekanik Ayarlamalar: Parlaklığı, yapıştırma yöntemlerini, FPC uzunluğunu veya ana hat boyutlarını ayarlayın.
Özel Markalaşma: Logolar, özel maskeler veya dekoratif çerçeveler ekleyin.
İdealdir:
Endüstriyel kontrol panelleri ve HMI'lar
Tıbbi izleme ve teşhis ekipmanları
Taşınabilir test ve ölçüm cihazları
Perakende POS terminalleri ve kiosklar
Otomotiv satış sonrası ekranları
Ev otomasyonu ve güvenlik panelleri
Mühendisler için, Mühendisler Tarafından Tasarlandı.
Saef'te, tasarım döngüsü boyunca sizinle ortaklık kuruyoruz; ekranınızın sorunsuz bir şekilde entegre olmasını ve güvenilir bir şekilde performans göstermesini sağlamak için numuneler, teknik dokümantasyon ve özelleştirme desteği sağlıyoruz.
Yüksek Değerli Talepler için Eylem Çağrısı:
Güvenilirlik gereksinimlerinize uyan bir ekrana mı ihtiyacınız var? Veri sayfaları, değerlendirme örnekleri veya özel bir tasarım danışmanlığı için mühendislik ekibimizle iletişime geçin.
Mekanik Boyutlar
![]()
Arayüz Pin Tanımı
| NO. | PIN ADI | G/Ç | Açıklama |
| 1 | GND | G | Güç Toprağı |
| 2 | LED-K6 | G | LED Katot |
| 3 | LED-K5 | G | LED Katot |
| 4 | LED-K4 | G | LED Katot |
| 5 | LED-K3 | G | LED Katot |
| 6 | LED-K2 | G | LED Katot |
| 7 | LED-K1 | G | LED Katot |
| 8 | LED-A | G | LED Anot |
| 9 | GND | G | Güç Toprağı |
| 10 | GND | G | Güç Toprağı |
| 11 | VCC | G | 2.8V Güç Kaynağı |
| 12 | /RESET | G | Sıfırlama Sinyal Pini |
| 13 | GND | G | Güç Toprağı |
| 14 | GND | G | Güç Toprağı |
| 15--30 | DB15-DB0 | G/Ç | Veri Sinyali |
| 31 | /RD | G | Okuma flaş sinyali giriş pini |
| 32 | /WR | G | Yazma flaş sinyali giriş pini |
| 33 | RS | G | Kayıt seçme sinyali |
| 34 | CS | G | Çip seçme sinyali için giriş pini |
| 35 | GND | G | Güç Toprağı |
| 36 | IOVCC | G | 1.8V~2.8V Güç Kaynağı |
| 37 | GND | G | Güç Toprağı |
| 38 | GND | G | Güç Toprağı |
| 39 | YD | G |
Dokunmatik Panel Pini |
| 40 | XR | G | |
| 41 | YU | G | |
| 42 | XL | G | |
| 43 | GND | G | Güç Toprağı |
| 44 | GND | G | Güç Toprağı |
Maksimum Mutlak Limit
| Öğe | Sembol | Değer | Birim |
| Mantık için güç kaynağı voltajı | VDD | 1.6~3.3 | V |
| Giriş voltajı | Vin | VDD+0.3 | V |
| Çalışma sıcaklığı | Topr | -20 ila 70 | °C |
| Depolama sıcaklığı | Tstg | -30 ila 80 | °C |
DC Özellikleri
| Öğe | Sembol | Min | Tip | Maks | Birim | Test koşulu |
|
Çalışma voltaj |
VDD | 2.6 | 2.8 | 3.0 | V | - |
| Besleme akımı | IDD | - | TBD | - | mA | VDD=2.8V,Ta=25°C |
| Giriş voltajı | VIH | 0.7VDD | - | VDD | V |
- |
| VIL | 0 | - | 0.3VDD | V | ||
|
Giriş sızıntısı akım |
IIL | - | TBD | - | μA | VIN=VDD veya VSS |
Arka Işık Elektriksel-optik Özellikleri
| Öğe | Sembol | MİN | TİP | MAKS | BİRİM |
Test Koşul |
| Besleme Voltajı | Vf | 19.2 | V | If=20 mA | ||
| Besleme Akımı | If | - | 20 | - | mA | - |
| Ters Voltaj | Vr | - | - | 5 | V | - |
| Güç dağılımı | Pd | - | 384 | - | mW | - |
| LCM için Işık Yoğunluğu |
- |
- | 300 | - | Cd/m2 | If=20mA |
| LCM için Tekdüzelik | - | 80 | - | - | % | If=20 mA |
| Arka Işık Rengi | Beyaz | |||||
Dokunmatik Ekran Paneli Özellikleri
| Öğe | Sembol | Min. | Tip. | Maks. | birim | Açıklama |
| Şeffaflık | - | - | 82 | - | % | JIS K-7105 |
| Haze | - | - | 1 | - | % | JIS K-7105 |
| Yüzey Sertliği | - | - | 3 | - | H | 150gf 45° |
| FPC Soyulma Mukavemeti | - | 5 | - | N | Yukarı 90° | |
| FPC Bükme | - | - | 3 | - | döngü | R=1.0, 90° |
| Giriş Kuvveti | - | - | 50 | gf | - | |
| Nominal Voltaj | V dokunma | 7 | V | DC | ||
| X ekseni Direnci | Rx | 300 | 900 |
FPC PİN |
||
| X ekseni Direnci | Ry | 200 | 500 | |||
| Doğrusallık | - | - | ±1.5 | ±2.0 | % | - |
| Titreme | - | - | - | 20 | ms | - |
| Yalıtım Direnci | Ri | 10 | - | - | MΩ | - |
| Notlar Ömrü | - | 100.000 | - | - | Kez | - |
| Giriş Ömrü | - | 1.000.000 | - | - | Kez | - |
Optik Specifications
| Hayır. | ÖĞE | Sembol | Koşullar | Şartname | Birim | |||
| Min | Tip | Maks | ||||||
| 1 | Tepki Süresi | Tr+Tf | 25℃ |
- |
15 |
- |
Ms | |
| 2 | Geçirgenlik (PL ile) | T(%) | - | - | 7.1 | - | - | |
|
3 |
Kontrast Oranı |
Cr |
θ=0, Normal görüntüleme açısı |
- |
250 |
- |
- |
|
|
4 |
Görüntüleme Açı |
Yatay. | θR |
CR>10 |
- | 45 | - |
Derece |
| θL | - | 45 | - | |||||
| Dikey. | Θ+ | - | 45 | - | ||||
| Θ- | - | 30 | - | |||||
