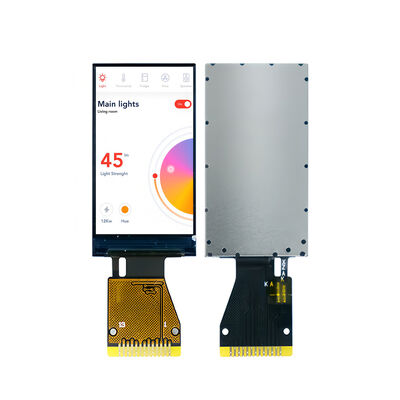

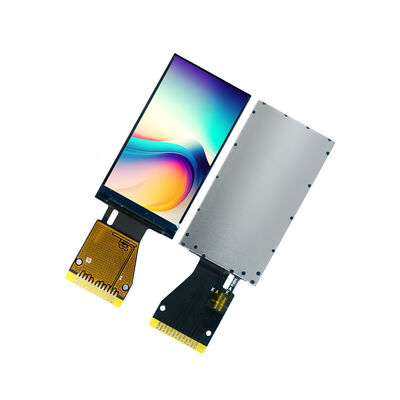

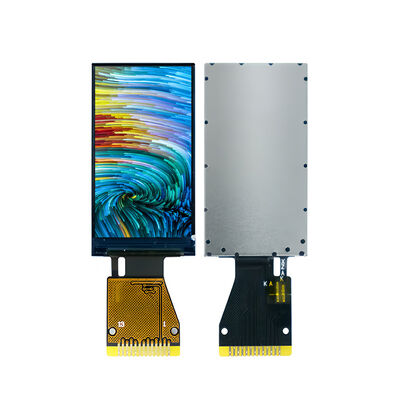

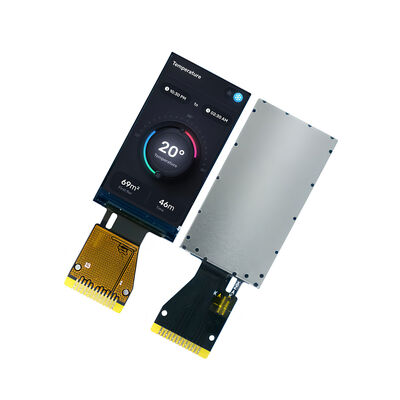

Ürün ayrıntıları:
|
| Ürün: | 1,14 inç TFT LCD | Çözünürlük: | 135 x 240 piksel (RGB) |
|---|---|---|---|
| Ekran Tipi: | IPS TFT, Normalde Siyah | Arayüz: | 4 telli SPI |
| Çalışma Sıcaklığı: | -20°C ila +70°C | Sürücü IC'si: | ST7789V |
| Yüzey Parlaklığı: | 400 cd/m² (tipik) | Görüntüleme yönü: | 80° her yöne |
| Besleme gerilimi: | 2,5V – 3,3V | Arka ışık: | beyaz LED, 20mA sürücü akımı |
| Dokunmatik panel: | Dahil değildir (İstek üzerine özelleştirilebilir) | Uyumluluk: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 1.14 inçlik TFT LCD modülü,SPI Arayüzü TFT Ekranı,düşük güç ST7789V LCD modülü |
||
Uzay Sınırlamalı Gömülü Tasarımlar için Ultra Kompakt, Yüksek Performanslı TFT LCD
Saef Technology Limited, boyut, güç verimliliği ve görsel netliğin kritik olduğu uygulamalar için tasarlanan 1,14 inçlik bir TFT LCD modülü olan SFTO114JY-7422AN'yi sunar. 135×240 çözünürlük, 400 cd/m² parlaklık ve 17,6 mm × 31,0 mm'lik ultra kompakt bir ayak izi ile bu ekran, giyilebilir cihazlar, taşınabilir tıbbi monitörler, IoT panoları, el tipi cihazlar ve akıllı ev arayüzleri için idealdir.
Düşük Güç ve Yüksek Entegrasyon Tasarımları için Optimize Edildi:
Verimli SPI Arayüzü: 4 hatlı SPI arayüzü, pin sayısını en aza indirir ve PCB düzenini basitleştirir, bu da onu sınırlı G/Ç'ye sahip mikrodenetleyici tabanlı sistemler için ideal hale getirir.
Yüksek Parlaklık ve Kontrast: 400 cd/m² ve 800:1 kontrast oranı ile bu ekran, hem iç hem de dış mekan ortamlarında mükemmel okunabilirlik sağlar.
Geniş Sıcaklık Aralığında Çalışma: -20°C ila +70°C çalışma için sertifikalıdır, değişen çevresel koşullara maruz kalan cihazlar için uygundur.
Düşük Güç Profili: Çalışma sırasında tipik olarak yalnızca 8mA ve uyku modunda 15µA kadar tüketir, taşınabilir uygulamalarda pil ömrünü uzatır.
Mühendislik Değerlendirmesi için Teknik Özellikler:
Aktif Alan: 14,864 mm × 24,912 mm
Piksel Aralığı: 0,1101 mm (Y) × 0,1038 mm (D)
Besleme Gerilimi: VDD = 2,4V–3,3V, VDDIO = 1,65V–3,3V
Arka Işık Gerilimi: 2,9V–3,1V (tipik 3,0V)
Çalışma Ömrü: Tipik 30.000 saat
Uygunluk: RoHS, REACH, ISO9001:2015, ISO14001:2015
Ekran Çözümünüz için Neden Saef ile İşbirliği Yapmalısınız?
Bu modül standart bir dokunmatik olmayan ekran olarak sunulurken, Saef yarı özel ve tamamen özel ekran çözümlerinde uzmanlaşmıştır. Dirençli veya kapasitif dokunmatik paneller entegre edebilir, arayüzleri değiştirebilir, parlaklık seviyelerini ayarlayabilir veya tam tasarım gereksinimlerinize uyacak şekilde mekanik hatları uyarlayabiliriz—hepsi süreç boyunca mühendislik desteğiyle.
İdeal Olarak:
Giyilebilir sağlık ve fitness cihazları
Taşınabilir tıbbi teşhis ekipmanları
Akıllı ev kontrol panelleri
IoT sensör ekranları
El tipi test ve ölçüm araçları
Endüstriyel durum göstergeleri
Tüketici elektroniği yardımcı ekranları
Uyum Sağlayacak Şekilde Tasarlandı, Performans Göstermek Üzere Üretildi.
Saef'te her pikselin ve pimin önemli olduğunu biliyoruz. Mühendislik ekibimiz, bu ekranı ürününüze sorunsuz bir şekilde entegre etmenize—veya ihtiyaçlarınızı daha iyi karşılaması için özelleştirmenize yardımcı olmaya hazırdır.
Yüksek Değerli Sorular İçin Eylem Çağrısı:
Performanstan ödün vermeyen kompakt bir ekran çözümüne mi ihtiyacınız var? Bugün mühendislik ekibimizle bir örnek, veri sayfası veya özel bir tasarım danışmanlığı talep edin.
Mekanik Boyutlar
![]()
Mutlak Maksimum Değerler
| Parametre | Sembol | Min | Maks | Birim |
| Besleme Gerilimi (G/Ç) | VDD | -0.3 | 4.6 | V |
| Analog Besleme Gerilimi | VDDIO | -0.3 | 4.6 | V |
| Mantık Giriş Gerilimi | VIN | -0.3 | VDD+0.3 | V |
| Çalışma Sıcaklığı | Top | -20 | 70 | ℃ |
| Depolama Sıcaklığı | Tst | -30 | 80 | ℃ |
Elektriksel Özellikler
| Parametre | Sembol | Min | TYP | MAKS | Birim |
| LED arka ışığı için gerilim | VbL | 2.9 | 3.0 | 3.1 | V |
| Mantık için Besleme Gerilimi | VDD | 2.4 | 2.8 | 3.3 | V |
| Arayüz Çalışma Gerilimi | VDDIO | 1.65 | 1.8 | 3.3 | V |
| Kapı Sürücüsü Yüksek Gerilimi | VGH | 12.2 | - | 14.97 | V |
| Kapı Sürücüsü Düşük Gerilimi | VGL | -12.5 | - | -7.16 | V |
| VDD için Çalışma Akımı | IDD | -- | 8 | 10 | mA |
| LED arka ışığı için Akım | I bL | 20 | - | mA | |
| Parlaklık | Lbr | 350 | 400 | -- | cd/m2 |
| Uyku Modunda VDD | I dd | -- | 15 | 30 | uA |
| Uyku Modunda VDDIO | I ddio | -- | 5 | 10 | uA |
|
Çalışma Ömrü |
-- |
20000 |
30000 |
-- |
Saat |
Arayüz Pin Tanımı
| NO. | Sembol | Tanım |
| 1 | NC | Bağlantı Yok. |
| 2 | NC | Bağlantı Yok. |
| 3 | SDA | SPI arayüzü giriş/çıkış pini. |
| 4 | SCL | Bu pin seri arayüz saati olarak kullanılır. |
| 5 | RS | 4 hatlı seri arayüzde veri/komut seçimi pini. |
| 6 | RESET | Bu sinyal cihazı sıfırlar, Sinyal aktiftir. |
| 7 | CS | Çip seçimi pini, Düşük etkinleştirme, Yüksek devre dışı bırakma. |
| 8 | GND | Güç Toprağı. |
| 9 | NC | Bağlantı Yok. |
| 10 | VDD | Analog için Güç Kaynağı |
| 11 | LEDK | LED Katot |
| 12 | LEDA | LED Anot |
| 13 | GND | Güç Toprağı. |
Optik Özellikler
| Öğe | Sembol |
Ölçme Koşullar |
Min. | Tip. | Maks. | Birim | |
| Tepki Süresi | Tr+Tf |
θ = 0o φ = 0o |
25 oC |
- |
30 | 40 |
ms |
|
Görüş Açısı |
θ |
φ = 0o | 25 oC | - | 80 | - |
Derece |
| φ =180o | 25 oC | - | 80 | - | |||
|
θ |
φ = 90o | 25 oC | - | 80 | - | ||
| φ =270o | 25 oC | - | 80 | - | |||
| Kontrast Oranı | CR | - | 25 oC | 800 | - | - | |
|
CIE Rengi Koordinat |
Beyaz | X | 25 oC | 0.304 | 0.306 | 0.308 |
- |
| Y | 25 oC | 0.325 | 0.327 | 0.329 | |||
| Kırmızı | X | 25 oC | 0.608 | 0.610 | 0.612 | ||
| Y | 25 oC | 0.331 | 0.333 | 0.335 | |||
| Yeşil | X | 25 oC | 0.279 | 0.281 | 0.283 | ||
| Y | 25 oC | 0.531 | 0.533 | 0.535 | |||
| Mavi | X | 25 oC | 0.144 | 0.146 | 0.148 | ||
| Y | 25 oC | 0.136 | 0.138 | 0.140 | |||
|
Geçirgenlik (polarize ile) |
4.8 | % | |||||
