Ürün ayrıntıları:
|
| Ürün: | 1.8 inçlik TFT ekranı | Çözünürlük: | 128x160 piksel |
|---|---|---|---|
| Sürücü IC'si: | ILI9163C | Anahat Dim.: | 34,0x43,70x2,4 mm |
| Dokunmatik ekran: | dokunmatik ekran olmadan | Görüntüleme yönü: | 6:00 |
| Arayüz: | SPI Arayüzü | Bağlantı: | Lehimleme |
| Pin numarası: | 18 pin | Yüzey Parlaklığı: | 250 cd/m2(sirke) |
| LED Ömür Boyu: | 40.000 saat | Uyumluluk: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 1.77 inç TFT LCD dokunmatik ekran,128x160 SPI TFT ekran,dirençli dokunmatik özellikli kompakt gömülü LCD |
||

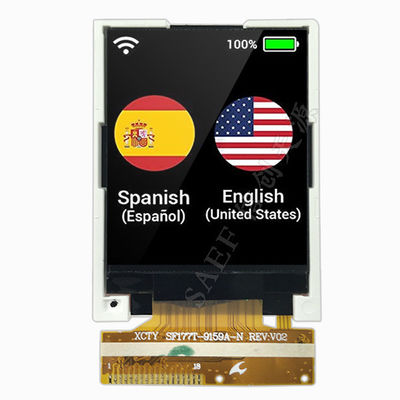

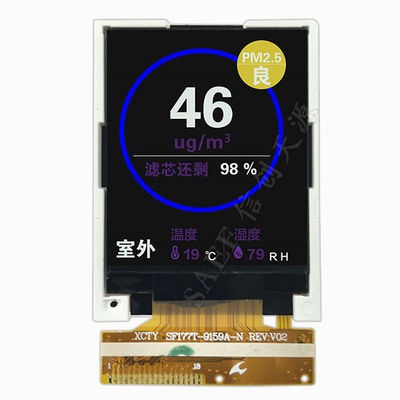

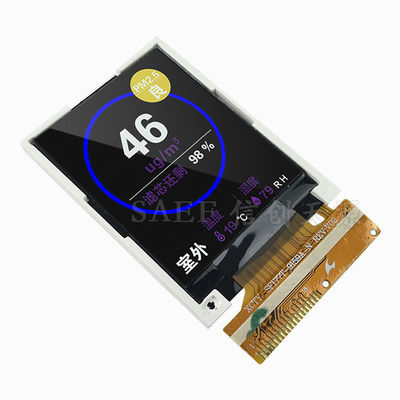

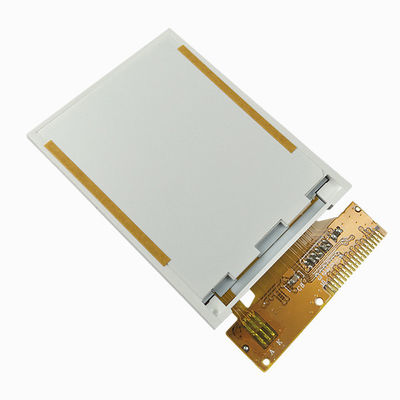

Gömülü ve Endüstriyel Uygulamalar için Kompakt, Uygun Maliyetli Dokunmatik Ekran Çözümü

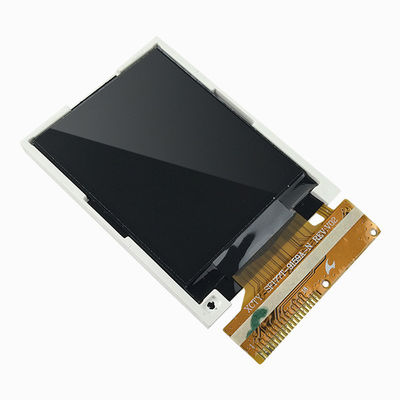

Saef Technology Limited, alan, maliyet ve dokunmatik işlevselliğin önemli olduğu uygulamalar için tasarlanmış güvenilir bir 1,77 inç TFT LCD modülü olan SF-TC177T-9159B-N'yi sunar. 128x160 çözünürlüğe, entegre 4 telli rezistif dokunmatik panele ve ILI9163C IC tarafından sürülen bir SPI arayüzüne sahip bu modül, el cihazları, endüstriyel kontroller, taşınabilir cihazlar ve tüketici elektroniği arayüzleri için idealdir.
Basitlik ve Dayanıklılık için Tasarlandı:
Entegre Rezistif Dokunmatik: 1.000.000+ dokunma döngüsü ve ±1,5% içinde doğrusallık ile bu RTP, eldivenle kullanım veya tozlu koşullar gibi kapasitif dokunmanın uygun olmayabileceği ortamlarda güvenilir giriş sunar.
Kolay Entegrasyon için SPI Arayüzü: Pin sayısını en aza indirir ve PCB düzenini basitleştirerek çok çeşitli mikrodenetleyicilerle uyumlu hale getirir ve sistem karmaşıklığını azaltır.
Kompakt Boyut: Yalnızca 34,0 mm × 43,70 mm × 2,4 mm ölçülerinde olan bu ekran, işlevsellikten ödün vermeden alandan tasarruf sağlayan tasarımlar için idealdir.
Geniş Çalışma Sıcaklığı Aralığı: -20°C ila +70°C çalışma için sertifikalıdır ve değişen çevre koşullarında istikrarlı performans sağlar.
Tasarım Doğrulaması için Teknik Özellikler:
Aktif Alan: Yaklaşık 28,03 mm × 35,04 mm (tipik piksel aralığına göre hesaplanmıştır)
Güç Kaynağı: VDD = 2,6V–3,3V, VDDIO = 2,8V/1,8V
Arka Işık: Beyaz LED, 3,0V–3,4V ileri voltaj (30mA sürücü)
Dokunmatik Panel Değerleri: X ekseni direnci 150–500Ω, Y ekseni 200–800Ω; çalışma voltajı ≤7V DC
Uygunluk: Yüksek/düşük sıcaklık, nem, termal şok ve titreşim direnci için testlerle endüstriyel güvenilirlik standartlarını karşılamak üzere tasarlanmıştır
Ekran Çözümünüz için Neden Saef'i Seçmelisiniz?
Bu modül standart olarak rezistif bir dokunmatik panel ile birlikte gelirken, Saef, ekranı tam ihtiyaçlarınıza uyarlamak için ücretsiz yarı özelleştirme sunar:
Dokunmatik Panel Yükseltmeleri: I²C/SPI arayüzlü kapasitif dokunmatiğe (PCT) geçin.
Arayüz Esnekliği: MCU seçiminize göre RGB veya paralel arayüzlere değiştirin.
Optik Özelleştirme: Parlaklığı, kontrastı veya görüntüleme açısı özelliklerini ayarlayın.
Mekanik Terzilik: Ana hat boyutlarını, FPC uzunluğunu veya montaj seçeneklerini özelleştirin.
İdeal Olarak:
El tipi endüstriyel terminaller
Taşınabilir tıbbi izleme cihazları
Akıllı ev kontrol panelleri
Otomotiv satış sonrası ekranları
Tüketici elektroniği arayüzleri
IoT cihaz panoları
Entegre Edilmek Üzere Üretildi, Performans Göstermek Üzere Tasarlandı.
Saef'te, tasarım döngüsü boyunca mühendislerle ortaklık kuruyoruz—ekranınızın sorunsuz bir şekilde entegre olmasını ve uygulamanızda güvenilir bir şekilde performans göstermesini sağlamak için numuneler, teknik destek ve özelleştirme sunuyoruz.
Mekanik Ana Hat Boyutları
![]()
Arayüz Pin Tanımı
| NO. | PIN ADI | G/Ç | Açıklama |
| 1 | VSS | G | Toprak |
| 2 | LED- | Ç | LED Katodu |
| 3 | LED+ | Ç | LED Anodu |
| 4 | VSS | G | Toprak |
| 5 | RESET | G | LCM Sıfırlama giriş sinyali |
| 6 | A0 | G | Kayıt seçme sinyali |
| 7 | SDA | G | Ekran Veri giriş sinyali |
| 8 | SCK | G | Ekran Saat giriş sinyali |
| 9 | VDD | G | Güç Kaynağı 2,8V Voltajı |
| 10 | VDDIO | G | Güç Kaynağı 2,8V/ 1,8V Voltajı |
| 11 | CS | G | Çip seçme sinyali için giriş pini |
| 12 | VSS | G | Toprak |
| 13 | YD | G | Dokunmatik Panel giriş sinyali |
| 14 | XL | G | Dokunmatik Panel giriş sinyali |
| 15 | YU | G | Dokunmatik Panel giriş sinyali |
| 16 | XR | G | Dokunmatik Panel giriş sinyali |
| 17 | VSS | G | Toprak |
| 18 | VSS | G | Toprak |
Maksimum Mutlak Limit
| Öğe | Sembol | Değer | Birim |
| Mantık için güç kaynağı voltajı | VDD | 1.6~3.3 | V |
| Giriş voltajı | Vin | VDD+0.3 | V |
| Çalışma sıcaklığı | Topr | -20 ila 70 | °C |
| Depolama sıcaklığı | Tstg | -30 ila 80 | °C |
DC Özellikleri
| Öğe | Sembol | Min | Tip | Maks | Birim | Test koşulu |
|
Çalışma voltaj |
VDD | 2.6 | 2.8 | 3.3 | V | - |
| Akım beslemesi | IDD | - | - | 5 | mA | VDD=2.8V,Ta=25.C |
| Giriş voltajı | VIH | 0.8VDD | - | VDD | V |
- |
| VIL | 0 | - | 0.2VDD | V | ||
|
Giriş sızıntısı akım |
IIL | -1.0 | - | 1.0 | μA | VIN=VDD veya VSS |
Arka Işık Elektriksel-optik Özellikleri
| Öğe | Sembol | MİN | TİP | MAKS | BİRİM |
Test Koşul |
| Besleme Voltajı | Vf | 3.0 | 3.2 | 3.4 | V | If=30 mA |
| Besleme Akımı | If | - | 30 | - | mA | - |
| Ters Voltaj | Vr | - | - | 5 | V | - |
| Güç dağılımı | Pd | - | 288 | - | mW | - |
| LCM için Işık Yoğunluğu |
- |
- | 250 | - | Cd/m2 | If=30mA |
| LCM için Tekdüzelik | - | 80 | - | - | % | If=30 mA |
| Arka Işık Rengi | Beyaz | |||||
Optik Özellikler
| No. | ÖĞE | Sembol | Koşullar | Şartname | Birim | |||
| Min | Tip | Maks | ||||||
| 1 | Tepki Süresi | Tr+Tf | 25℃ |
- |
15 |
- |
Ms | |
| 2 | Geçirgenlik (PL ile) | T(%) | - | - | 7. 1 | - | - | |
|
3 |
Kontrast Oranı |
Cr |
θ=0, Normal görüntüleme açısı |
- |
250 |
- |
- |
|
|
4 |
Görüntüleme Açısı |
Yatay. | θR |
CR>10 |
- | 45 | - |
Derece |
| θL | - | 45 | - | |||||
| Dikey. | Θ+ | - | 35 | - | ||||
| Θ- | - | 15 | - | |||||
