Ürün ayrıntıları:
|
| Ürün: | 2,4 inç TFT LCD ekran | Çözünürlük: | 240 × 320 piksel (RGB) |
|---|---|---|---|
| Kapak Camı Ölçüsü: | Özelleştirilebilir | Görüntüleme yönü: | saat 12 yönü izleme yönü |
| Arayüz: | MPU 8/9/16/18-bit Paralel, SPI, RGB | Arka ışık: | Beyaz LED, 4 kanallı, 80mA sürücü |
| Sürücü IC'si: | ILI9341 | Kontrast oranı: | 250:1 (tipik) |
| Yüzey Parlaklığı: | 350 cd/m2 | Çalışma Sıcaklığı: | -20°C ila +70°C |
| LED Ömür Boyu: | 40.000 saat | Uyumluluk: | REACH ve RoHS Uyumlu |
| Dokunmaya Hazır: | 4 telli dirençli dokunmatik panel | Özelleştirme: | CTP/RTP entegrasyonu için kullanılabilir |
| Vurgulamak: | 2ILI9341 sürücüsü ile 4 inçlik TFT LCD modülü,240x320 IPS endüstriyel ekran,esnek arayüzlü TFT LCD modülü |
||

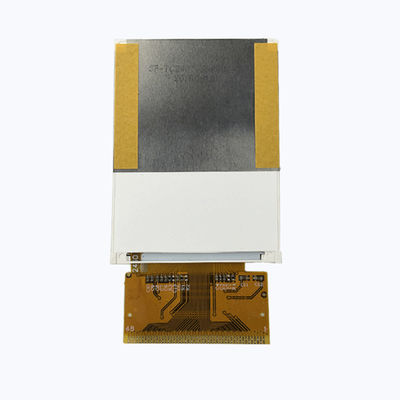

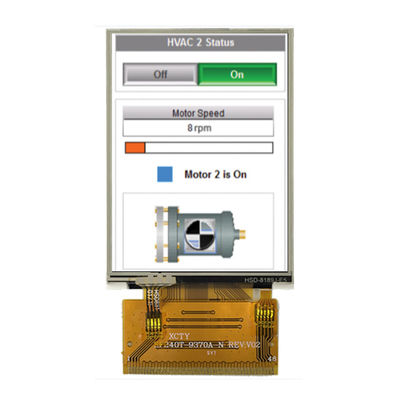

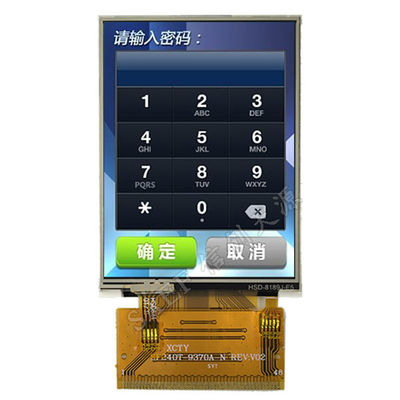

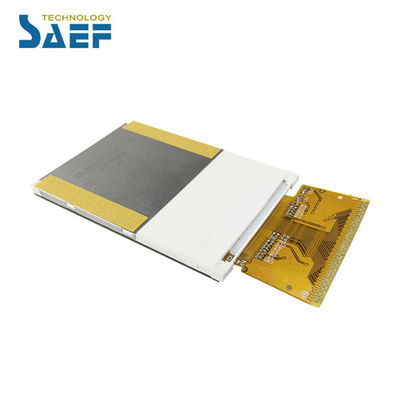

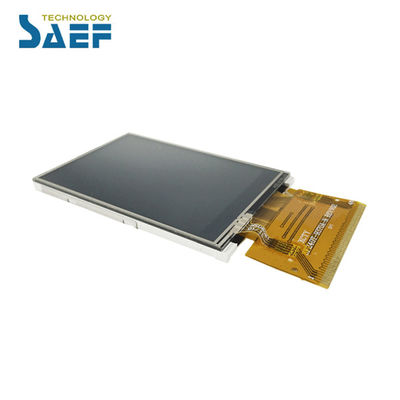

Çok yönlü gömülü ve endüstriyel uygulamalar için yüksek yapılandırılabilir 2.4 inçlik TFT LCD
Saef Technology Limited, ekran performansını tehlikeye atmadan arayüz esnekliği gerektiren mühendisler için tasarlanmış çok yönlü 2.4 inçlik TFT LCD modülü olan SF-TC240H-8944A-N'yi tanıtıyor.240x320 çözünürlüğü ile, ILI9341 sürücüsü ve paralel MPU, SPI ve RGB'yi içeren çoklu arayüz modlarını destekler.Bu modül endüstriyel HMI'ler, tıbbi cihazlar, test ekipmanları, tüketici elektroniği,ve IoT panoları.
Tasarım esnekliği ve entegrasyon kolaylığı için tasarlanmış:
Çoklu Arayüz Desteği: Çok çeşitli MCU ve işlemcilerle sorunsuz uyumluluğu sağlayan IM[3:0] pinleri üzerinden MPU 8/9/16/18 bit paralel, SPI veya RGB arayüzü olarak yapılandırılır.
Parlak ve Okulabilir Ekran: 250 cd / m2 parlaklık ve 250: 1 kontrast oranı, çeşitli aydınlatma koşullarında net görünürlük sağlar.Saat 12 görüntüleme yönü, portre modu uygulamaları için optimize edilmiştir.
Dokunma paneli hazır: Dokuyla etkin tasarımları basitleştiren 4 telli dirençli dokunma panelini kolay bir şekilde entegre etmek için özel pinler (YU, XL, YD, XR) içerir.
Güçlü ve Güvenilir: -20 °C'den +70 °C'ye kadar çalışma sıcaklık aralığı ve kapsamlı güvenilirlik testi, zorlu ortamlarda istikrarlı bir performans sağlar.
Sistem entegrasyonu için teknik özellikler:
Etkin Alan: ~ 36.72 mm × 48.96 mm
Modül Boyutları: 42.72 mm × 60.26 mm × 2.3 mm
Güçlendirme Voltajı: VCI = 2.6V ∼3.3V, VDD3 = 1.8V ∼3.3V
Arka ışık: 4 beyaz LED, Vf = 3.0V ∼3.4V, Eğer = 80mA toplam
Arayüz sinyalleri: RGB modu için TE (yırtma etkisi), DOTCLK, HSYNC/VSYNC içerir
Uygunluk: Çevre ve güvenilirlik testleri ile endüstriyel standartları karşılamak için tasarlanmıştır
Ekran çözümünüz için neden Saef ile ortaklık yapıyorsunuz?
Bu modül, dirençli dokunma entegrasyonu için tasarlanmış olsa da, Saef özel ve yarı özel ekran çözümlerinde uzmanlaşmıştır.
Kapasitif dokunuşa yükselt: Projeksiyonlu kapasitif dokunuşu (PCT) I2C / SPI arayüzü ile entegre edin.
Arayüzü ve Çıkışı Değiştir: PCB tasarımınıza uymak için FPC düzenini, sinyal haritasını veya konektör türünü uyarlayın.
Optik Performansı Düzenle: Parlaklık, kontrast, renk gamı veya görüntüleme açısı özelliklerini özelleştirin.
Mekanik özelleştirme: Kontür boyutlarını, çerçeve genişliğini veya montaj özelliklerini değiştirin.
İdeal:
Endüstriyel insan-makine arayüzleri (HMI)
Taşınabilir tıbbi izleme cihazları
Elde tutulan test ve ölçüm aletleri
Akıllı ev kontrol panelleri
Otomotiv gösterge panosu ekranları
Tüketici elektronikleri ve oyun cihazları
Uyum sağlayacak şekilde tasarlanmış, kalıcı olarak inşa edilmiş.
Saef'te, ekranların sorunsuz bir şekilde entegre olmasını ve güvenilir bir şekilde çalışmasını sağlamak için mühendislik ekipleriyle yakın çalışıyoruz.Ürününüzü piyasaya daha hızlı getirmek için gereken teknik desteği ve özelleştirmeyi sağlıyoruz..
Yüksek değerli soruşturmalar için harekete geçmeye çağrı:
Arayüz gereksinimlerinize uyan çok yönlü bir ekrana ihtiyacınız var mı?
Mekanik Çizelge Boyutları
![]()
Arayüz Pin Tanımı
| Hayır, hayır. | PIN Adı | İ/Ç | Açıklama |
| 1 | YU | Ben... | Dokunmatik Panel Pin |
| 2 | XL | Ben... | Dokunmatik Panel Pin |
| 3 | YD | Ben... | Dokunmatik Panel Pin |
| 4 | XR | Ben... | Dokunmatik Panel Pin |
| 5 | GND | Ben... | Toprak |
| 6 | VCI | Ben... | Güç kaynağı 2.8V Voltaj |
| 7 | VDD3 | Ben... | Güç kaynağı 2.8V/1.8V Voltaj |
| 8 | VDD3_P(NC) | - | Açılmış |
| 9 | BC_CTRL ((NC) | - | Açılmış |
| 10 | BC ((NC) | - | Açılmış |
|
11 |
TE |
O. |
MPU'yu çerçeve yazısına senkronize etmek için yırtma etkisi çıkış iğnesi, Bu pin etkinleştirilmediğinde, bu pinDüşük. |
| 12-29 | DB17-DB0 | İ/Ç | Verileri göster |
| 30 | SDA | İ/Ç | Seri giriş sinyali |
| 31 | DOTLCK | Ben... | RGB Arabirimi İşlemleri için Nokta Saat Sinyalı |
| 32 | ENABLE | Ben... | RGB Arabirimi İşlemleri için Veri Etkinleştirme Sinyalı |
| 33 | HSYNC | Ben... | Hızlı Yatay Senkronizasyon Sinyalı |
| 34 | VSYNC | Ben... | Çerçeve Dikey Senkronizasyon Sinyalı |
| 35 | RDX | Ben... | Stroboskop sinyali giriş iğnesini oku |
| 36 | WRX | Ben... | Stroboskop sinyali giriş iğnesi yaz |
| 37 | DCX | Ben... | Kayıt seç sinyalini |
| 38 | CSX | Ben... | Çip seçimi sinyali için giriş iğnesi |
| 39 | Dönüştür | Ben... | LCM Tekrar ayarlama giriş sinyali |
| 40 | IM0 |
Ben... |
Lütfen dördüncü sayfaya bakın, MCU arayüzü modu seçin |
| 41 | IM1 | ||
| 42 | IM2 | ||
| 43 | IM3 | ||
| 44 | LED_A | Ben... | LED Anod |
| 45 | LED_K1 | Ben... | LED Katod |
| 46 | LED_K2 | Ben... | LED Katod |
| 47 | LED_K3 | Ben... | LED Katod |
| 48 | LED_K4 | Ben... | LED Katod |
En yüksek mutlak sınır
| Ürün | Simge | Değer | Birim |
| Mantık için güç kaynağı voltajı | VDD | 1.6~3.3 | V |
| Giriş voltajı | Vin | VDD+0.3 | V |
| Çalışma sıcaklığı | Topr | - 20 ila 70 | °C |
| Depolama sıcaklığı | Tstg | -30'dan 80'e kadar | °C |
DC Özellikleri
| Ürün | Simge | Min. | Türü | En fazla. | Birim | Test koşulları |
|
ÇalışanVoltaj |
VDD | 2.6 | 2.8 | 3.3 | V | - |
| Besleme akımı | IDD | - | - | 5 | mA | VDD=2.8V, Ta=25°C |
| Giriş voltajı | HIV | 0.8VDD | - | VDD | V |
- |
| VIL | 0 | - | 0.2VDD | V | ||
|
Giriş sızıntısıakım |
IIL | - Bir.0 | - | 1.0 | μA | VIN=VDD veya VSS |
Arka ışık Elektrikli-optik özellikler
| Ürün | Simge | MIN | TYP | Max | Birlik |
Test Durum |
| Güçlendirme Voltajı | Vf | 3.0 | 3.2 | 3.4 | V | Eğer=80mA |
| Besleme akımı | Eğer | - | 80 | - | mA | - |
| Ters Voltaj | Vr | - | - | 5 | V | - |
| Güç dağılımı | Pd | - | 288 | - | mW | - |
| LCM için ışık yoğunluğu |
- |
- | 250 | - | Cd/m2 | Eğer=80mA |
| LCM için tekillik | - | 80 | - | - | % | Eğer=80 mA |
| Arka ışık rengi | Beyaz | |||||
OptikÖzellikleri
| - Hayır, hayır. | Ürün | Simge | Koşullar | Spesifikasyon | Birim | |||
| Min. | Tip | En fazla. | ||||||
| 1 | Yanıt Zamanı | Tr+Tf | 25°C |
- |
15 |
- |
Bayan | |
| 2 | İletişim (PL ile) | T ((%) | - | - | 7.1 | - | - | |
|
3 |
Kontrast oranı |
Kr |
θ=0, Normal bakış açısı |
- |
250 |
- |
- |
|
|
4 |
İzleme Açı |
- Evet. | θR |
CR>10 |
- | 45 | - |
Değ |
| θL | - | 45 | - | |||||
| Ver. | Θ+ | - | 35 | - | ||||
| - Evet. | - | 15 | - | |||||
