Ürün ayrıntıları:
|
| Ekran Boyutu: | 15,6 inç | Çözünürlük: | 1920x1080 Tam HD |
|---|---|---|---|
| Teknoloji: | IPS Paneli | Arayüz: | eDP 1.2 (2 Şeritli) |
| Yüzey Parlaklığı: | 500–600 cd/m² | Görüş açısı: | 85°/85°/85°/85° (Sol/Sağ/Üst/Alt) |
| Renkli gam: | %45 NTSC | Arka ışık: | LED, 40.000 Saat Ömür |
| Çalışma Sıcaklığı: | 0°C ila 50°C | Güç kaynağı: | 3.3V DC |
| Montaj: | Standart VESA veya Özel | Yüzey işleme: | Parlama Önleyici (3H Sertlik) |
| Uyumluluk: | RoHS, Halojensiz | Dokunmaya Hazır: | kapasitif dokunmatik panel |
| Vurgulamak: | 15,6 inç FHD TFT LCD modülü,IPS endüstriyel sınıf ekran |
||

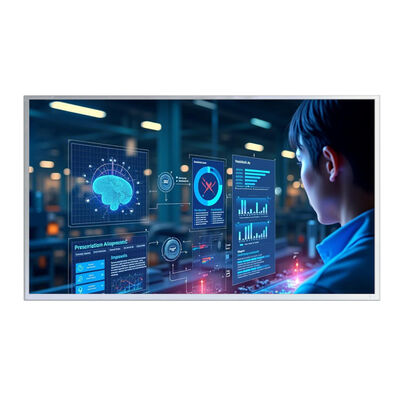

Kesinlik için tasarlanmış: Endüstriyel Mükemmellik için tasarlanmış 15.6 inç FHD TFT LCD Modülü
Saef Technology Limited, endüstriyel otomasyon, HMI sistemleri,ve gömülü uygulamalarIPS teknolojisi, geniş görüntüleme açıları ve sağlam eDP arayüzü ile bu ekran olağanüstü netlik, güvenilirlik,Avrupa ve Amerika Birleşik Devletleri'ndeki mühendisler ve sistem entegratörleri için çok yönlülük.
Keskin Görsel Performans:
IPS teknolojisi ile 1920×1080 çözünürlüğü, 85° görüntüleme açıları boyunca tutarlı renk ve berraklığı sağlar. Kontrol panelleri ve çoklu görüntüleyici ortamları için idealdir.
Endüstriyel Dayanıklılık:
Parlama karşıtı bir yüzey (3H sertliği) ve 0 ° C'den 50 ° C'ye kadar çalışma sıcaklık aralığı ile bu modül, fabrika katlarında, tıbbi cihazlarda ve açık hava kiosklarında öne çıkar.
Gelişmiş eDP entegrasyonu:
2 şeritli mimari ile eDP 1.2'yi destekler, kablolama ve güç tüketimini azaltırken entegrasyonu basitleştirir.
Yüksek parlaklık ve uzun ömür:
500~600 cd/m2 parlaklık ve 30.000~40.000 saatlik LED arka ışık, yüksek ortam ışığında ve sürekli çalışma senaryolarında okunabilirliği sağlar.
Özel Hazır Mimarlık:
Standart modeller dokunmadan gelirken, dirençli veya kapasitif dokunmatik ekranlar (RTP/CTP), modifiye edilmiş çerçeveler, alternatif arayüzler (LVDS, HDMI),ve özel yazılım.
Sıkı mekanik özelliklere uyan bir ekrana mı ihtiyacın var?
Modülümüzün ince profili (6.25mm derinlik) ve hassas hatları (360.0×212.3mm) kompakt kabınlara sorunsuz bir şekilde entegre olmayı sağlar.
Gürültülü ortamlarda sinyal bütünlüğünden endişeleniyor musunuz?
Dahili saat ile eDP ara yüzü EMI'yi azaltırken, isteğe bağlı koruma ve sağlam bağlantı seçeneklerimiz istikrarlı performansı sağlar.
24 saat çalışacak bir ekran mı arıyorsunuz?
Düşük güç tüketimi (<0.7W tipik) ve yüksek güvenilirlik dereceleri ile, bu modül endüstriyel ve ticari ortamlarda genişletilmiş kullanım için test edilmektedir.
Yüksek NRE maliyetleri olmadan özelleştirme gerektirir mi?
Saef, dokunmatik entegrasyon, logo baskı, konektör değişiklikleri ve sürücü tahtası uyarlamaları da dahil olmak üzere ücretsiz veya düşük maliyetli yarı özel modifikasyonlar sunar.
ISO 9001:2015 ve ISO 14001:2015 Sertifikalı Kalite ve sürdürülebilirliğe bağlılık.
Doğrudan fabrika desteği ️ Teknik danışmanlık, örnek desteği ve hızlı prototipleme.
RoHS & Halogen-Bazı Global piyasalar için çevreye uygun.
Uzmanlar için yapılmış DATA SHEET'ler, tasarım döngünüzü hızlandırmak için ayrıntılı çizimler, zamanlama diyagramları, optik özellikler ve mekanik çizimler içerir.
İnsan-Makine Arayüzleri (HMI)
Endüstriyel Kontrol Sistemleri
Fabrika Otomasyon ve Robotik
Satış Noktası (POS) Terminalleri
Tıbbi izleme cihazları
Taşımacılık ve Lojistik Gösterileri
Oyun & Etkileşimli Kiosklar
Entegre olmaya hazır mısınız? Ücretsiz özelleştirme teklifleri, örnek istekleri veya teknik veri sayfaları için mühendislik ekibimizle iletişime geçin. OEM / ODM projeleri için düşük MOQ ve hızlı dönüşü destekliyoruz.
Mekanik Çizelge Boyutları
![]()
Arayüz Pin Tanımı
| Pin No. | Simge | İ/Ç | Görev |
| 1 | NC | - | CD için ayrılmış. |
| 2 | H_GND | P | Yüksek Hızlı atış |
| 3 | Yol 1_N | Ben... | 1 numaralı şerit tamamlayıcı sinyal bağlantısı |
| 4 | Şerit1_P | Ben... | Gerçek Sinyal Bağlantısı 1 |
| 5 | H_GND | P | Yüksek Hızlı atış |
| 6 | Yol 0_N | Ben... | Ek sinyal bağlantısı şeridi 0 |
| 7 | Yol 0_P | Ben... | Gerçek Sinyal Bağlantısı Yol 0 |
| 8 | H_GND | P | Yüksek Hızlı atış |
| 9 | AUX_CH_P | Ben... | Gerçek Sinyal Yardımcı Kanalı |
| 10 | AUX_CH_N | Ben... | Ek sinyal yardımcı kanalı |
| 11 | H_GND | P | Yüksek Hızlı atış |
| 12 | LCD_VDD | P | LCD mantığı ve sürücü gücü (3.3V) |
| 13 | LCD_VDD | P | LCD mantığı ve sürücü gücü (3.3V) |
| 14 | NC | Ben... | LCD üreticisinin kullanımı için ayrılmıştır |
| 15 | LCD_GND | P | LCD mantığı ve sürücü zemini |
| 16 | LCD_GND | P | LCD mantığı ve sürücü zemini |
| 17 | HPD | O. | HPD sinyali |
| 18 | LED-1 | P | NC |
| 19 | LED-2 | P | NC |
| 20 | LED-3 | P | NC |
| 21 | LED-4 | P | NC |
| 22 | BL_ENABLE | Ben... | NC |
| 23 | BL_PWM_DIM | Ben... | NC |
| 24 | NC | - | LCD üreticisinin kullanımı için ayrılmıştır |
| 25 | NC | - | LCD üreticisinin kullanımı için ayrılmıştır |
| 26 | BL_PWR | P | NC |
| 27 | BL_PWR | P | NC |
| 28 | BL_PWR | P | NC |
| 29 | BL_PWR | P | NC |
| 30 | NC | - | LCD üreticisinin kullanımı için ayrılmıştır |
En yüksek mutlak sınır
| Ürün | Simge | Değer | Birim |
| Güç kaynağı voltajı | VCC | 0.3~4 | V |
| Mantıksal güç kaynağı voltajı | Vsignal | -0.3 - VCC | V |
| Çalışma sıcaklığı | Topr | 0 ila 50 | °C |
| Depolama sıcaklığı | Tstg | - 10 ila 60 | °C |
Arka ışık Elektrikli-optik özellikler
| Ürün | Simge | MIN | TYP | Max | Birlik |
| Güçlendirme Voltajı | Vf | 28 | 30 | 33 | V |
| Besleme akımı | Eğer | - | 270 | 360 | mA |
| Yaşam süresi | - | 30000 | 40000 | - | Saat. |
Optik özellikleri
| Parametre | Koşullar | - Min. | Tipik. | - Max. - Hayır. | Birim | |
|
Görme açısı(CR>10) |
Yatay | θL | - | 85 | - |
derecesi |
| θ R | - | 85 | - | |||
| Dikey | θT | - | 85 | - | ||
| θB | - | 85 | - | |||
| Kontrast oranı | Merkezi | 600 | 800 | - | - | |
| Yanıt Zamanı | Tr+Td | - | 25 | 35 | ms | |
|
CF RengiRenklilik (CIE1931) |
Kırmızı x |
Tipik. - 0 oldu.03 |
0.642 |
Tipik. +0.03 |
- | |
| Kırmızı y | 0.3078 | - | ||||
| Yeşil x | 0.283 | - | ||||
| Yeşil y | 0.594 | - | ||||
| Mavi x | 0.142 | - | ||||
| Mavi y | 0.149 | - | ||||
| Beyaz x | 0.303 | - | ||||
| Beyaz y | 0.329 | - | ||||
| NTSC oranı | % | (45) | - | |||
|
Merkezi parlaklıkBeyaz |
YLI | 500 | 600 | cd/m2 | ||
| Beyaz tekillik 13pt | ΔW | 75 | 80 | |||
