Ürün ayrıntıları:
|
| Ekran Boyutu: | 8,0 inç diyagonal | Çözünürlük: | 1024 × 768 (XGA) |
|---|---|---|---|
| Teknoloji: | IPS TFT, a-Si Aktif Matris | Renk Derinliği: | 16,7 milyon renk |
| Görüş açısı: | 170° (CR≥10) | Arayüz: | LVDS dijital giriş |
| Yüzey Parlaklığı: | 300 cd/m² (Tipik) | Kontrast oranı: | 800: 1 (tipik) |
| Arka ışık: | LED, 12V, 300mA | Dokunmatik ekran: | Mevcut (RTP/CTP isteğe bağlı) |
| Güç Tüketimi: | 0,383W (yalnızca panel, tipik) | Mekanik Uyumluluk: | Innolux HJ080IA-01E için açılır değiştirme |
| Çalışma sıcaklığı.: | -20℃ ila +70℃ | Uyumluluk: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 8 inçlik TFT LCD ekran modülü,1024x768 XGA IPS paneli,Saef Teknolojisi LCD ekranı |
||

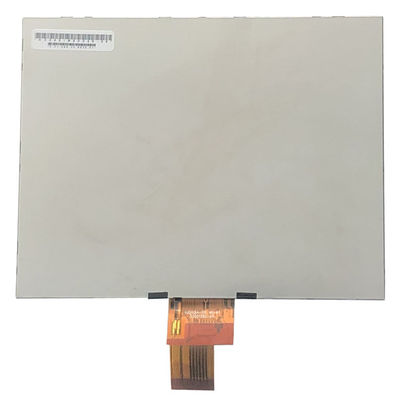

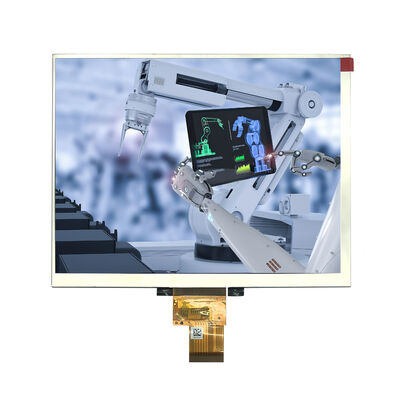

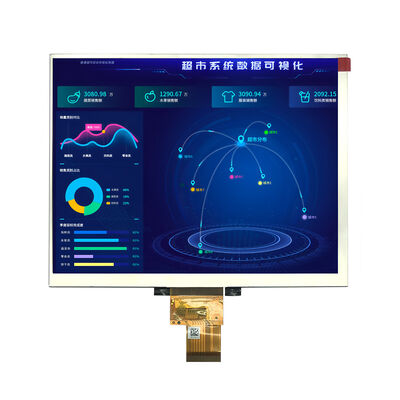

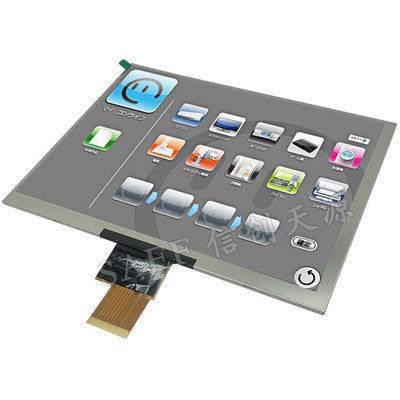

Endüstriyel ve Tıbbi Uygulamalar için Mühendis Hazır 8 Inçlik TFT LCD Modülü
Saef Technology'nin SFTO800SH-8833AN, güvenilirlik, optik berraklık,ve kritik ortamlarda sorunsuz entegrasyonXGA çözünürlüğü (1024×768) ile bir IPS paneline sahip olan bu modül, tutarlı renk yeniden üretimi ve 170°'ya kadar geniş görüntüleme açıları sunarak insan-makine arayüzleri (HMI) için idealdir.tıbbi monitörler, test ekipmanları ve endüstriyel kontrol sistemleri.
Neden bu 8 inçlik TFT LCD modülünü seçtiniz?
Plug-and-play uyumluluğu
Innolux HJ080IA-01E ekranları ile tamamen uyumlu, mekanik yeniden tasarım olmadan kolay yükseltmeler sağlar.
LVDS arayüzü, esnek tarama yön kontrolü (L / R, U / D pinleri) ile 6 bit / 8 bit veri girişi destekler.
Güvenilirlik için tasarlanmıştır
Yüksek nem direnciyle geniş sıcaklık aralığında (-20 °C'den +60 °C'ye) çalışır.
Güçlü yapısı ISO9001 ve ISO14001 standartlarını karşılar ve bir yıllık fonksiyonel garanti ile desteklenir.
Optik Performansı Optimize Et
300 cd / m2 parlaklık ve 800: 1 kontrast oranı, yüksek ortam aydınlığı koşullarında okunabilirliği sağlar.
70% NTSC renk gamut ve sert kaplama yüzeyi parlamaları azaltır ve dayanıklılığı artırır.
Güç ve arka ışık verimliliği
Dinamik arka ışık yönetimi için CABC (İçerik Adaptatif Parlaklık Kontrolü) desteği ile düşük güç tüketimi (0.383W tipik).
LED arka ışık, bakım döngülerini azaltan 40.000 saat (50% parlaklık ömrü) için değerlendirilmiştir.
Tasarım Esnekliği ve Özelleştirme
Dokunmatik entegrasyon (RTP / CTP), özel konektörler, çerçeve değişiklikleri ve sabit yazılım ayarları dahil olmak üzere ücretsiz veya yarı özel çözümler sunuyoruz.
Pin-to-pin uyumluluğu ve ayrıntılı mekanik çizimler (verilmiştir) PCB düzenini ve kabın tasarımını basitleştirir.
Sistem Tasarımcıları için Teknik Önemli Noktalar:
Zamanlama Denetleyicisi: Sadece DE modunu destekler; SYNC modu gerekmez.
Güç Sequencing: Kapatmayı önlemek ve uzun vadeli istikrar sağlamak için sıkı bir şekilde belirlenmiş yükseliş / düşüş zamanları.
ESD ve İşleme: Montaj ve entegrasyon için tam statik koruma kılavuzları dahil edilmiştir.
Hedef Uygulamalar:
Endüstriyel HMI ve PLC panelleri
Tıbbi teşhis cihazları ve hasta monitörleri
Otomobil gösterge panelleri ve enstrümanlama
Test ve ölçüm ekipmanları
Kiosk ve POS sistemleri
Sertifikalı ve güvenli:
RoHS (2011/65/EU, 2015/863/EU), REACH ile uyumlu ve 94-62/EC kılavuzlarına göre paketlenmiştir.
Ekran Çözümünüzü Hazırlayın:
İster bir drop-in yedeklemesi ister tamamen özelleştirilmiş 8 inçlik dokunmatik TFT LCD'ye ihtiyacınız olsun, Saef Technology prototipten üretime kadar uzman destek sağlar.CAD dosyaları, ve ücretsiz bir tasarım incelemesi.
Mekanik Çizelge Boyutları
![]()
Arayüz Pin Tanımı
| Pin No. | Simge | İ/Ç | Görev |
| 1 | VCOM | P | Ortak Voltaj |
| 2 | VDD | P | Dijital devre için güç voltajı |
| 3 | VDD | P | Dijital devre için güç voltajı |
| 4 | NC | --- | Bağlantı yok. |
| 5 | Yeniden ayarla | Ben... | Küresel sıfırlama çubuğu |
|
6 |
STBYB |
Ben... |
Bekleme modunda, normalde yüksek STBYB = 1 normal çalışma STBYB = 0 zamanlama denetleyicisi, kaynak sürücüsü kapanacak, tüm çıkışlar Yüksek-Z |
| 7 | GND | P | Toprak |
| 8 | RXIN0- | Ben... | - LVDS diferansiyel veri girişi |
| 9 | RXIN0+ | Ben... | + LVDS diferansiyel veri girişi |
| 10 | GND | P | Toprak |
| 11 | RXIN1- | Ben... | - LVDS diferansiyel veri girişi |
| 12 | RXIN1+ | Ben... | + LVDS diferansiyel veri girişi |
| 13 | GND | P | Toprak |
| 14 | RXIN2- | Ben... | - LVDS diferansiyel veri girişi |
| 15 | RXIN2+ | Ben... | + LVDS diferansiyel veri girişi |
| 16 | GND | P | Toprak |
| 17 | RXCLKIN- | Ben... | - LVDS diferansiyel saat girişi |
| 18 | RXCLKIN+ | Ben... | + LVDS diferansiyel saat girişi |
| 19 | GND | P | Toprak |
| 20 | RXIN3- | Ben... | - LVDS diferansiyel veri girişi |
| 21 | RXIN3+ | Ben... | + LVDS diferansiyel veri girişi |
| 22 | GND | P | Toprak |
| 23 | NC | --- | Bağlantı yok. |
| 24 | NC | --- | Bağlantı yok. |
| 25 | GND | P | Toprak |
| 26 | NC | --- | Bağlantı yok. |
| 27 | DIMO | O. | Arka ışık CABC denetleyici sinyal çıkışı |
| 28 | SELB | Ben... | 6bit/8bit mod seçili |
| 29 | AVDD | P | Analog devreler için güç |
| 30 | GND | P | Toprak |
| 31 | LED- | P | LED Katod |
| 32 | LED- | P | LED Katod |
| 33 | L/R | Ben... | Yatay tersine çevirme |
| 34 | U/D | Ben... | Dikey tersine çevirme |
| 35 | VGL | P | Kapı OFF Voltajı |
| 36 | CABCEN1 | Ben... | CABC H/W etkinleştir |
| 37 | CABCEN0 | Ben... | CABC H/W etkinleştir |
| 38 | VGH | P | Kapı AŞKİ Voltaj |
| 39 | LED+ | P | LED Anod |
| 40 | LED+ | P | LED Anod |
Mutlak En Yüksek Sıralama
|
Ürün |
Simge |
Değerler |
Birim |
|
| - Min. | - Max. - Hayır. | |||
|
Güç voltajı |
VCC | - 0 oldu.3 | 5.0 | V |
| AVDD | 6.5 | 13.5 | V | |
| VGH | - 0 oldu.3 | 40 | V | |
| VGL | - 20 | 0.3 | V | |
| VGH-VGL | - | 40 | V | |
| Hareket sıcaklığı Depolama sıcaklığı | TOP | - 20 | 60 | °C |
| TST | -30 | 7 0 | °C | |
Tipik Çalışma Koşulları
|
Ürün |
Simge |
Değerler |
Birim |
||
| - Min. | Tipik. | - Max. - Hayır. | |||
|
Güç voltajı |
VCC | 3.0 | 3.3 | 3.6 | V |
| AVDD | 9.8 | 10 | 10.2 | V | |
| VGH | 18.6 | 18.9 | 19.2 | V | |
| VGL | - Sekiz.1 | - Yedi.8 | - Yedi.5 | V | |
| Giriş sinyali voltajı | VCOM | 3.0 | 3.6 | 3.9 | V |
| Giriş mantığı yüksek voltaj | HIV | 0.7Vcc | - | Vcc | V |
| Giriş mantığı düşük voltaj | VIL | 0 | - | 0.3Vcc | V |
Mevcut Tüketim
|
Ürün |
Simge |
Değerler |
Birim |
Not: |
||
| - Min. | Tipik. | - Max. - Hayır. | ||||
|
Sürücü için akım |
IGH | - | 0.65 | 1.0 | mA | VGH=18.9V |
| IGL | - | 0.65 | 1.0 | mA | VGL=-7.8V | |
| ICC | - | 35 | 60 | mA | Vcc=3.3V | |
| IAVDD | - | 25 | 40 | mA | AVDD=10.0V | |
Arkaplan ışığı sürüş koşulları
|
Ürün |
Simge |
Değerler |
Birim |
||
| - Min. | Tipik. | - Max. - Hayır. | |||
| LED arka ışık için voltaj | VL | 11. | 12 | 13.2 | V |
| LED arka ışık için akım | İL | - | 300 | - | mA |
| LED ömrü | - | 30,000 | 40,000 | - | Saat. |
AC Elektrik Özellikleri
| Parametreler | Simge | Değerler | Birim | ||
| - Min. | Tipik. | - Max. - Hayır. | |||
| Saat frekansı | RxFCLK | 20 | - | 71 | MHz |
| Girdi verilerinin eğrilik marjı | TRSKM | 500 | - | - | ps |
| Saatin en yüksek saati. | TLVCH | - | 4/(7* RxFCLK | - | ns |
| Saatin düşük zamanı | TLVCL | - | RxFCLK) | - | ns |
DC elektrik özellikleri
| Parametreler | Simge | Değerler | Birim | ||
| - Min. | Tipik. | - Max. - Hayır. | |||
| Farklı giriş yüksek Sınır voltajı | RxVTH |
- |
- |
+0.1 | V |
| Farklı giriş düşük Sınır voltajı | RxVTL | - 0 oldu.1 |
- |
- |
V |
| Giriş voltaj aralığı (tek uçlu) | RxVIN | 0 |
- |
2.4 | V |
| Farklı giriş ortak mod voltajı | RxVCM | Video: |
- |
2.4-İLKİ VİDEO | V |
| Farklılık voltajı | Video. | 0.2 | - | 0.6 | V |
| Giriş diferansiyel sızıntı akımı | RVxliz | -10 | - | +10 | UA |
Optik Özellikler
|
Ürün |
Simge |
Durum |
Değerler |
Birim |
||
| - Min. | Tipik. | - Max. - Hayır. | ||||
|
Görme açısı (CR≥10) |
θL | Φ=180° ((9 saat) | 75 | 85 | - |
derecesi |
| θR | Φ=0°(3 saat) | 75 | 85 | - | ||
| θT | Φ=90° (saat 12) | 75 | 85 | - | ||
| θB | Φ=270° ((6 saat) | 75 | 85 | - | ||
| Yanıt süresi | TON+ TOFF | 25 | 50 |
msec |
||
| Kontrast oranı | CR | Normal θ=Φ=0° | 600 | 800 | - | - |
|
Renk kromatikliği |
WX | 0.238 | 0.288 | 0.338 | - | |
| WY | 0.276 | 0.326 | 0.376 |
- |
||
| İletişim | Tr |
- |
3.8 | 4.3 |
- |
% |
| Tekdüzelik |
- |
- |
75 |
- |
- |
% |
| Parlaklık |
L |
- |
- |
300 |
- |
cd/m2 |
