Ürün ayrıntıları:
|
| Ekran Tipi: | yansıtıcı TFT LCD | Ekran Boyutu: | 2.8 inç |
|---|---|---|---|
| Çözünürlük: | 240x320 piksel | Parlaklık: | 300 cd/m² (Tipik) |
| Kontrast oranı: | 500: 1 | Görüş açısı: | 60° Her Yöne |
| Arayüz: | MCU (8/16 bit) ve SPI (3/4 telli) | Sürücü IC'si: | ST7789T3 |
| Çalışma sıcaklığı.: | -20℃ ila +70℃ | Arka ışık: | 4 LED, Kenar aydınlatmalı |
| Güç kaynağı: | VDD 2,4–3,3V, VDDI 1,65–3,3V | Uyumluluk: | REACH ve RoHS Uyumlu |
| Dokunmatik Arayüz: | 4 Telli Rezistif (Opsiyonel/Özelleştirilebilir) | Özelleştirme: | Ücretsiz Teknik Destek ve Yarı Özel Tasarım Mevcuttur |
| Vurgulamak: | 2.8 inçlik TFT LCD ekran modülü,SPI ile 240x320 çözünürlüklü LCD,ST7789T3 açık hava LCD ekranı |
||

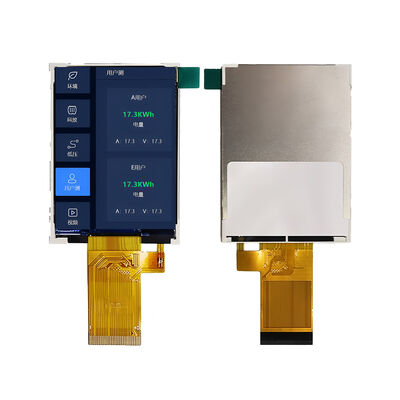

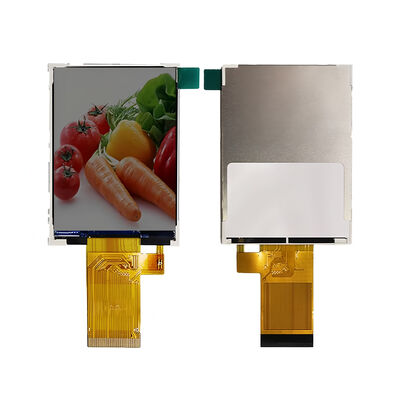

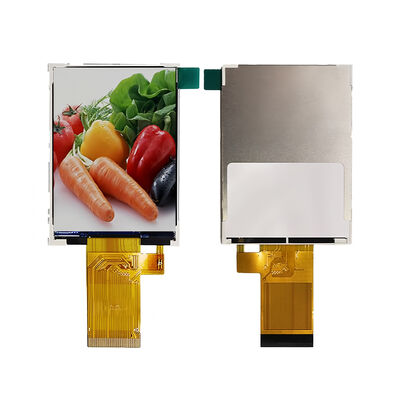

Zorlu uygulamalar için tasarlanmıştır: 2.8 inçlik Transflektif TFT LCD Modülü
Saef Technology Limited'de, güvenilirlik, netlik ve açıklık isteyen mühendisler ve sistem tasarımcıları için yüksek performanslı ekran çözümleri geliştirme konusunda uzmanlaştık.ve zorlu ortamlarda esneklik2.8 inçlik Transflektif TFT LCD Modülümüz (SFTO280PY-7422AN) hem açık hava ortamlarında hem de düşük ışık koşullarında mükemmel şekilde tasarlanmıştır.taşınabilir aletler, endüstriyel HMI ve tıbbi cihazlar.
300 cd/m2 yüksek parlaklıkta arka ışık ve yansıtıcı ekran teknolojisi ile,Bu modül, karanlık ortamlarda düşük güçte çalışmayı sürdürürken doğrudan güneş ışığı altında mükemmel okunabilirliği sağlar.500: 1 kontrast oranı ve 60° geniş görüntü açısı, tüm yönelimlerden tutarlı görsel kalite sağlar.
Düzgün entegrasyon için tasarlanan modül, hem 8080 serisi MCU paralel (8/16 bit) hem de SPI (3/4 tel) arayüzlerini destekler.Hızlı yanıt süreleri (16ms tipik) ve gerçek zamanlı uygulamalar için istikrarlı iletişim sunar.
-20 ° C'den +70 ° C'ye kadar çalışma ve -30 ° C'den +80 ° C'ye kadar depolama için ayarlanmış olan bu ekran, dış mekan, otomotiv ve endüstriyel sistemler için mükemmel olan aşırı koşullara dayanacak şekilde tasarlanmıştır.
4-LED kenar aydınlatılmış arka ışık, modülün titreşim, ESD (± 8kV hava/± 4kV temas),ve termal döngü alanında dayanıklılık sağlamak için.
Dokunmatik panel entegrasyonu (RTP / CTP), konektör seçenekleri, sabit yazılım ayarlamaları ve mekanik uyarlamalar dahil olmak üzere ücretsiz teknik destek ve yarı özel tasarım hizmetleri sunuyoruz.İsterseniz bir drop-in modülü veya özel bir ekran çözümüMühendislik ekibimiz yardım etmek için burada.
Ekran alanı: 43.2 x 57.6 mm
Pixel Pitch: 0.06 (H) x 0.18 (V) mm
Renk Derinliği: 262K
Güç kaynağı: 2.8V (VCC), 1.8V (IOVCC)
Boyutları: 50,0 x 69,2 x 2,3 mm
Ağırlık: Taşınabilir tasarımlar için optimize edilmiş
Uyum: RoHS, REACH, ISO 9001:2015ISO 14001:2015
Biz bir tedarikçiden daha fazlasıyız biz sizin ekran teknolojisi ortağınızız.
Uzman Seviye Destek: Tasarım incelemeleri, doğrulama ve sorun giderme için mühendislik ekibimize doğrudan erişim.
Hızlı Prototipleme: Örnekler ve özel varyantlar için kısa teslim süreleri.
Küresel lojistik: AB, ABD ve dünya çapında güvenilir nakliye.
Kalite güvencesi: Her modül AQL tabanlı denetimle MIL-STD-105E standartlarına göre test edilir.
Elde tutulan test ve ölçüm cihazları
Taşınabilir tıbbi monitörler
Endüstriyel kontrol panelleri
Açık hava navigasyonu ve telematik
IoT ve gömülü sistemler
Otomotiv gösterge panelleri ve deniz ekranları
Bir sonraki projenize yüksek görünürlüklü, yüksek güvenilirlik gösteren bir ekran entegre etmeye hazır mısınız?
Fiyatlandırma, veri sayfaları ve özel tasarım danışmanlığı için teknik satış ekibimizle iletişime geçin.
Mekanik Çizelge Boyutları
![]()
Arayüz Pin Tanımı
| Pin No. | Simge | Görev |
| 1 | XL | Sol çizgiye dokun. |
| 2 | YU | Yukarı devreye dokunun. |
| 3 | XR | Sağ uç çizgisine dokun. |
| 4 | YD | Alt çizgiye dokunun. |
| 5 | GND | Toprak |
| 6 | IOVCC | Güç kaynağı. 1.8V. |
| 7 | VCC | Güç kaynağı. 2.8V. |
| 8 | FMARK | Çerçeve senkronizasyonu sinyali |
| 9 | CS | Çip seçimi giriş iğnesi (aktif düşük) |
| 10 | RS/SPI_SCL | Paralel SPI seri arayüz saati ile veri/komut seçimi çubuğu görüntüleme |
| 11 | WR/SPI_RS |
8080 MCU paralel arayüzünde yazmayı etkinleştir. SPI arayüzünde verileri/komut seçimi pinlerini göster |
| 12 | RD | 8080 MCU paralel arayüzünde okuma etkinleştir. |
| 13 | SDA | SPI arayüzünün giriş/çıkış iğnesi. |
| 14 | SDO | SPI arayüzünün çıkış iğnesi. |
| 15 | Dönüştür | Dış sıfırlama girişi. |
| 16 | GND | Toprak |
| 17-32 | DB0-DB15 | MCU paralel arayüz veri otobüsü. |
| 33 | LEDA | LED arka ışık ((Anod) |
| 34-36 | LEDK | LED arka ışık (katot) |
| 37 | NC | NC |
| 38 | IM0 | MCU arayüzü modunu seçin |
| 39 | IM1 | MCU arayüzü modunu seçin |
| 40 | IM2 | MCU arayüzü modunu seçin |
Mutlak En Yüksek Sıralama
| Ürün | Simge | Reyting | Birim |
| Güçlendirme Voltajı | VDD | - 0.3 ~ +4.6 | V |
| Güçlendirme Voltajı (Logic) | VDDI | - 0.3 ~ +4.6 | V |
| Sürücü Akım Voltajı | VGH-VGL | -0.3 ~ +30.0 | V |
| Mantıksal Giriş Voltaj Aralığı | VIN | -0.3 ~ VDDI + 0.5 | V |
| Mantıksal çıkış voltaj aralığı | VO | -0.3 ~ VDDI + 0.5 | V |
| Çalışma sıcaklık aralığı | TOPR | -20 ~ +70 | °C |
| Depolama sıcaklık aralığı | TSTG | -30 ~ +80 | °C |
DC elektrik özellikleri
|
Parametreler |
Simge |
Durum |
Spesifikasyon |
Birim |
||
| Min. | Tip. | Max. | ||||
| Güç ve Çalışma Voltajı | ||||||
| Sistem Voltajı | VDD |
Çalışan Voltaj |
2.4 | 2.75 | 3.3 | V |
| Arayüz Çalışma Voltajı | VDDI |
I/O Tedarikleri Voltaj |
1.65 | 1.8 | 3.3 | V |
| Kapı Sürücüsü Yüksek Voltaj | VGH | 12.2 | 14.97 | V | ||
| Kapı Sürücüsü Düşük Voltaj | VGL | - 12 tane.5 | - Yedi.16 | V | ||
| Geçit sürücüsü besleme voltajı | VGH-VGL. | 19.36 | 27.47 | V | ||
| Giriş / Çıkış | ||||||
| Mantıksal Yüksek Giriş Voltajı | HIV | 0.7VDDI | VDDI | V | ||
| Mantıklı düşük giriş voltajı | VIL | VSS | 0.3VDDI | V | ||
| Mantıksal Yüksek Çıkış Voltajı | VOH | IOH = -1.0mA | 0.8VDDI | VDDI | V | |
| Mantıksal düşük çıkış voltajı | VOL | IOL = +1.0mA | VSS | 0.2VDDI | V | |
| Mantıksal Yüksek Girdi Akımı | IIH | VIN = VDDI | 1 | UA | ||
| Mantıklı düşük giriş akımı | IIL | VIN = VSS | -1 | UA | ||
| Giriş Sızıntı Akımı | IIL | IOH = -1.0mA | - 0 oldu.1 | +0.1 | UA | |
| VCOM Voltajı | ||||||
| VCOM genişliği | VCOM | VSS | V | |||
| Kaynak Sürücü | ||||||
| Kaynak Çıktı Aralığı | Dışarı | VAN | VAP | V | ||
| Gamma Referans Voltajı (pozitif) | VAP | 4.45 | 6.4 | V | ||
| Gamma Referans Voltajı (negatif) | VAN | - Dört.6 | - İki.65 | V | ||
| Kaynak Çıktı Hesaplama Zamanı | Tr | % 99 doğrulukla aşağıda | 20 | Biz | ||
| Çıktı Değiştirme Voltajı | VOFFSET | 35 | mV | |||
Optik Özellikler
| Ürün | Simge | Durum | Min. | Tip | En fazla. | Birim | |
| Beyaz parlaklık (Orta) | Lv |
Θ=0 Normal İzleme Açı IBL=80mA |
- Hayır. | 300 | - Hayır. | cd/m2 | |
| Yanıt süresi | Tr+Tf | - Hayır. | 16 | - Hayır. | ms | ||
| Kontrast oranı | CR | - Hayır. | 500 | - Hayır. | - Hayır. | ||
|
RenkRenklilik(CIE1931) |
Beyaz | Wx | - Hayır. | 0.301 | - Hayır. | ||
| Wy. | - Hayır. | 0.337 | - Hayır. | ||||
|
Görme açısı |
Hor. |
İL |
CR≥10 |
- Hayır. | 60 | - Hayır. | |
| ΘR | - Hayır. | 60 | - Hayır. | ||||
|
Ver |
- Evet. | - Hayır. | 60 | - Hayır. | |||
| ΘD | - Hayır. | 60 | - Hayır. | ||||
| Parlaklık tekdüzeliği | Ortalama | Θ=0 | 80 | 90 | - Hayır. | % | |
| Renk aralığı | NTSC | Θ=0 | - Hayır. | 55 | - Hayır. | % | |
| Optima Görünüm Yönü | Yansıtıcı | ||||||
Arka ışık özellikleri
| Ürün | Simge | Min. | Tip | En fazla. | Birim |
| LED akımı | İL | - | 60 | 80 | mA |
| LED voltajı | VL | - | 2.8 | 3.2 | V |
| LED çalışma ömrü | Saat. | 30000 | 40000 | - | Saat |
