Ürün ayrıntıları:
|
| Ürün: | TFT LCD ekran | Ekran Boyutu: | 13,3 inç (Çapraz) |
|---|---|---|---|
| Çözünürlük: | 1920 (Y) x 1080 (D) Tam HD | Parlaklık: | 2000 cd/m² (nit), Yüksek Parlaklık |
| Arayüz: | eDP (Gömülü DisplayPort) – 2 şerit | Dokunmatik ekran (CTP): | Öngörülen Kapasitif (PCAP), Cam-Cam |
| Çalışma Sıcaklığı: | -20°C ila +70°C (Geniş Sıcaklık) | Görüş Açısı: | 85°/85°/85°/85° (Tüm Yönler) |
| Renkli gam: | %72 NTSC (Tipik) | paneli tipi: | TFT LCD, Normalde Siyah, IPS |
| Anahtar Uygulama: | Endüstriyel HMI, Tıbbi Cihazlar, POS | Uyumluluk: | REACH, RoHS, Halojensiz |
| Vurgulamak: | 13.3 inçlik TFT LCD ekran modülü,FHD eDP arayüzü LCD,2000 nit güneş ışığı ile okunur |
||

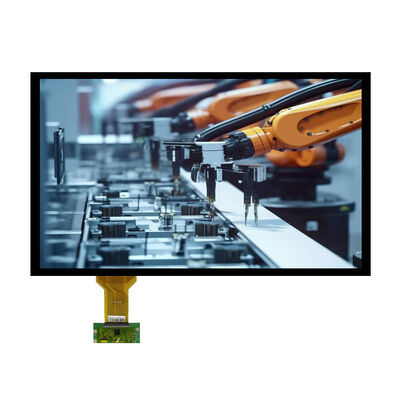

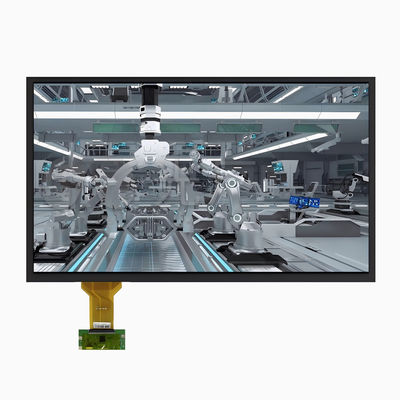

Güneş ışığı ile okunur 13.3 inç FHD Ekranı Dışarıda ve Yüksek Ambient-Işık Uygulamaları için tasarlanmıştır
Saef Technology Limited,SFTO1330WN-7432A-CT2Doğrudan güneş ışığı altında görünürlük ve çevresel dayanıklılık pazarlanamayan uygulamalar için özel olarak inşa edilen, premium 13.3 inçlik TFT LCD modülü.Full HD 1920×1080 çözünürlüğü, ve anti-parlama ve anti-UV yüzey tedavisi ile entegre bir projeksiyon kapasitif dokunmatik panel, bu modül dış mekan kioskları, dijital işaretleme, endüstriyel HMI,Denizcilik, ve ulaşım altyapısı.
Kritik tasarım sorunlarını çözmek için tasarlanmış:
Güneş ışığı ile anlaşmazlık yapmadan okunur:2000 nit'te bu ekran, doğrudan güneş ışığında bile olağanüstü bir açıklığı korur1000:1 kontrast oranı ve 89° geniş görüntüleme açıları, içeriğin her bakış açısından okunur kalmasını sağlar..
Sağlam Dokunma Arayüzü:PCAP dokunmatik paneli, ≥6H kalem sertliği, anti-parlama (10% sis) ve anti-UV yüzey tedavisi ile kimyasal olarak güçlendirilmiş kapak camına sahiptir.ve sis veya yüzey su damlaları ile bile işlevsel kalırILI12511 dokunmatik denetleyici, esnek sistem entegrasyonu için 3.3V veya 5V işleyişini ve I2C/USB/UART arayüzlerini destekler.
Yüksek Hızlı eDP Arayüzü:Yerleşik DisplayPort arayüzü, modern işlemci ve FPGA platformlarını destekleyerek minimum sinyal bozulması ile 60Hz'de tam HD video sunarArayüz, 147.8MHz'ye kadar saat frekansları ile sadece DE modunda çalışmak için tasarlanmıştır.
Endüstriyel Güvenilirlik:Sıcak şok, nem, titreşim ve ESD (± 8kV hava, ± 4kV temas) dahil olmak üzere kapsamlı güvenilirlik testi ile -20 °C'den + 70 °C'ye kadar çalışmak ve -30 °C'den + 80 °C'ye kadar depolamak için sertifikalı.
Sistem tasarımı için teknik özellikler:
| Parametreler | Değer |
|---|---|
| Etkin Alan | 293.76 mm × 165.24 mm |
| Pixel Pitch | 0.153 mm × 0.153 mm |
| Renkleri Göster | 16.7M |
| Arka ışık tipi | Kenar aydınlatılmış LED, 2 dize × 5 LED |
| Arka ışık voltajı | 27V33V (tip 30V) |
| Arka ışık akımı | Toplam 600mA (300mA iplik başına) |
| Güç kaynağı | VCC = 3.3V, BLU = 12V |
| Dokunma Arayüzü | I2C / USB / UART (seçebilir) |
| Dokunma Voltajı | 3.3V veya 5V (seçilir) |
| MTBF | 40,000 saat (arkaplan ışığı) |
Özelleştirme ve Mühendislik Desteği
Bu modül tam bir ekran dokunmatik sürücü çözümü olarak gelirken, Saefyarı özel ve tam özelTam gereksinimlerinize uyan seçenekler:
Optik özelleştirme:Parlaklığı, parlaklığa karşı seviyesi ayarlayın veya parmak izi önleyici (AF) kaplama ekleyin
Mekanik değişiklikler:Çizelge boyutlarını, FPC uzunluğunu veya montaj deliği konumlarını uyarlayın
Dokunma Geliştirmeleri:Farklı dokunmatik denetleyiciyi entegre edin veya eldiven dokunmatik işlevselliğini destekleyin
Arayüz uyarlaması:EDP şerit sayısını değiştirin veya LVDS çıkış seçeneklerini ekleyin
Firmware ayarlama:OSD dili, renk motoru veya DCR ayarlarını özelleştir
İdeal:
Dışarıdaki dijital işaretleme ve kiosklar
Denizcilik ve navigasyon göstergeleri
Taşıma ve yol bulma sistemleri
Işıklı ortamlarda endüstriyel kontrol panelleri
Tıbbi teşhis ekipmanları (operasyon odası ekranları)
Havacılık uygulamaları
Yüksek kaliteli tüketici elektroniği (oyun, yaratıcı iş istasyonları)
En zorlu ortamlar için tasarlanmış, sorunsuz entegrasyon için tasarlanmış.
Saef'te, konseptten üretime kadar mühendislik ekipleriyle işbirliği yapıyoruz.ve yanıtlayıcı tasarım desteği, ekran çözümünüzün saha içinde kusursuz bir şekilde performans göstermesini sağlamak için.
Mekanik Boyutlar
![]()
Dokunmatik Ekran Mekanik Boyutlar
![]()
Mutlak Maksimum Reytingler
| Parametreler | Simge | - Min. | - Max. - Hayır. | Birim |
| Çalışma sıcaklığı | TOP | +20 | +70 | °C |
| Depolama sıcaklığı | TST | -30 | +80 | °C |
| Çalışma ortamı nemliği | Atla. | - | 90 | % RH |
| Depolama Nemliği | Hst | - | 90 | % RH |
| Isı salınımı gereksinimleri | Trls | 15 | °C | |
TFT LCD modülünün elektrik özellikleri
|
Parametreler |
Simge | Reytingler |
Birim |
||
| MIN | TYP | Max | |||
| Güç kaynağı Giriş Voltajı | VDD | 3.0 | 3.3 | 3.6 | V |
| Güç kaynağı akımı | IDD | - | - | - | mA |
|
LED Sürücü Güç kaynağıVoltaj |
HVDD | 2.7 | 24 | V | |
|
LED Sürücü Güç kaynağıMevcut |
IHVDD | 20 |
- |
mA | |
| LED Güç Tüketimi | PLED | 2.7 | W | ||
| Pozitif giriş eşiği voltajı | VIT+ | +100 | mV | ||
| Reddedilen giriş eşiği voltajı | VIT- | -100 | mV | ||
| Farklı giriş ortak mod voltajı | Vcom | TBD | V | ||
Arkaplan ışığı ünitesi özellikleri
| Ürün | Simge | MIN | TYP | Max | Birlik |
Test Durum |
| Güçlendirme Voltajı | Vf | 27 | 30 | 33 | V | Eğer=300 mAX 2 |
| Besleme akımı | Eğer | - | 600 | - | mA | - |
| Ters Voltaj | Vr | - | - | 5 | V | 10 uA |
| Güç dağılımı | Pd | - | 18 | - | W | - |
| LCM için tekillik | - | 80 | - | - | % | Eğer=600mA |
| Yaşam süresi | - | 40000 | - | - | - Hayır. | Eğer=600 mA |
| Arka ışık rengi | Beyaz | |||||
CTP Spesifikasyonu
| Kategorisi | Parametreler | Spesifikasyon |
|
Genel |
Yapı | Kapak Cam + DITO Cam |
| Kapak Lens Güçlendirme | Kimyasal Olarak Güçlendirilmiş | |
| Kapak lensinin yüzey sertliği |
≥6H (Kalem sertliği) |
|
| Işık iletim hızı | % 85 | |
| Çalışma sıcaklığı | -20°C ~ +70°C, %85 RH | |
| Depolama sıcaklığı | -30°C ~ +80°C, %85 RH | |
|
Elektrikli |
Arayüz | IIC / USB / UART |
| Dokunma IC | IL12511 | |
| Güç kaynağı voltajı (VDD) |
3.3V veya 5V (Seçilebilir) |
|
|
Ev sahibi direnci (SDA/SCL) |
Ana panoda yapılandırılabilir |
|
| Çevre | Çalışma koşulları | Sis/yüzey suyunda işlevsel |
|
Yüzey Özellikler |
Yüzey mürekkebi | UV karşıtı |
| Yüzey Tedavisi | Parlama önleyici (Haze: 10%) | |
| LCD-TP Laminasyon | OCA (Optik Açık Yapıştırıcı) | |
| Uygunluk | Maddi Standartlar | RoHS ve Halogen Serbest Uyumlu |
