Ürün ayrıntıları:
|
| Ürün: | 1.54 inçlik TFT ekran | Karar: | 240x240 |
|---|---|---|---|
| Görüntüleme yönü: | Tam bakış açısı ((80/80/80/80) | dokunmatik ekran: | Hayır |
| Arabirim: | MCU (özelleştirilebilir) | PIN numarası: | 24 pin |
| Yüzey Parlaklığı: | 1000 cd/m2(nit) | LED Ömrü: | 40.000 saat |
| kapak camı: | özelleştirilebilir | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 1.54" Yüksek Parlaklıklı TFT Ekran,SPI Arayüzü Dot Matrix LCD Ekranı,240x240 Dot Matrix LCD Ekranı |
||
Son teknoloji yüksek parlaklık 1000 nit 1.54" TFT LCD ekranı SF-TC154B-8945B-N'i sunuyoruz.Projelerinizi ve uygulamalarınızı çarpıcı görsel açıklığı ve sağlam performansı ile yükseltmek için tasarlanmıştır..
Yüksek parlaklık (1000 nit): Ekranımız, çeşitli ışık koşullarında olağanüstü görünürlüğü sağlar, bu da dış mekanlar veya aydınlık iç mekanlar için idealdir.
Kompakt Boyut (1.54 inç): Bu kompakt TFT LCD, alanın bir prim olduğu cihazlara mükemmel bir şekilde uyar ve aynı zamanda zengin görsel içerik sunar.
Çözünürlük (240x240): 240x240 nokta matrisi keskin ve canlı görüntüler sağlar, görsellerin netlik ve renk ile çıkmasını sağlar.
SPI arayüzü:Seri Periferal Arayüz (SPI), mikro denetleyiciler ve diğer dijital sistemlerle kesintisiz entegrasyonu sağlayan hızlı ve verimli iletişimi kolaylaştırır.
Üstün parlaklığı, kompakt boyutu ve entegre edilme kolaylığı ile, Yüksek Parlaklık 1.54" TFT LCD Ekranımız bir sonraki yenilikçi projeniz için mükemmel bir çözümdür.Kullanıcı deneyiminizi yükseltin ve herhangi bir ortamda parlak bir şekilde parlayan bir ekranla dikkat çekin.
Bugün olasılıkları keşfedin!
Ürün Hızlı Ayrıntıları
1. LCD Boyutu: 1.54 ′′ inç TFT
2Çözüm: 240x240
3Görme açısı: Tüm görme açıları
4Çizelge Boyutu: 31.52x33.72x1.8 mm
5. LCD Sürücü IC: ST7789V
6LCD Arayüzü Tipi: SPI
7. Sıcaklık: Üst -20°C'den +70°C'ye; Tst -30°C'den +80°C'ye
8Dokunmatik panel: özelleştirilmiş veya standart kapasitif dokunmatik ekran ((CTP) seçenek
Dış çizim
Pin Arayüzü Tanımı
| Hayır, hayır. | PIN Adı | Açıklama |
| 1-2 | LEDK | LED Katod |
| 3-4 | GND | Toprak |
| 5 | FMARK | TE (Tearing Effect) çıkış sinyali olarak hizmet eder. |
| 6 | SDA | Seri veri girişi/çıkışı iki yönlü pin |
| 7 | D/C | Veriler / Komut Seçimi Pin |
| 8 | SCL | SCL pin, seri arayüzünde çalışırken Serial Clock olarak |
| 9 | CS | Çip seçimi sinyali için giriş iğnesi |
| 10 | Dönüştür | LCM Tekrar ayarlama giriş sinyali |
| 11-12 | IOVCC | Güç kaynağı 1.8V/2.8V Voltaj |
| 13-14 | VCC | Güç kaynağı 2.8V Voltaj |
| 15-16 | GND | Toprak |
| 17-22 | NC | NC |
| 23-24 | LEDA | LED Anod |
Maksimum mutlak sınır
| Ürün | Simge | Değer | Birim |
| Mantık için güç kaynağı voltajı | VDD | 1.6~3.3 | V |
| Giriş voltajı | Vin | VDD+0.3 | V |
| Çalışma sıcaklığı | Topr | - 20 ila 70 | .C |
| Depolama sıcaklığı | Tstg | -30'dan 80'e kadar | .C |
DC Özellikleri (VDD=2.8V,Ta=25.C)
| Ürün | Simge | Min. | Türü | En fazla. | Birim | Test koşulları |
| Çalışma voltajı | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Besleme akımı | IDD | - | - | 5 | mA | VDD=2.8V, Ta=25.C. |
| Giriş voltajı | HIV | 0.8VDD | - | VDD | V | |
| VIL | 0 | - | 0.2VDD | V | ||
| Giriş sızıntı akımı | IIL | - Bir.0 | - | 1.0 | μA | VIN=VDD veya VSS |
Arka ışık Elektrikli-optik özellikler
| Ürün | Simge | Min. | TYP | Max | Birlik | Test |
| Güçlendirme Voltajı | Vf | - | 9.6 | - | V | Eğer=20 mA |
| Besleme akımı | Eğer | - | 20 | - | mA | - |
| Ters Voltaj | Vr | - | - | 5 | V | - |
| Güç dağılımı | Pd | - | 192 | - | mW | - |
| LCM için ışık yoğunluğu | - | 900 | 1000 | 1100 | Cd/m2 | Eğer=20mA |
| LCM için tekillik | - | 80 | - | - | % | Eğer=20 mA |
| Arka ışık rengi | Beyaz | |||||
Optik özellikler
| - Hayır, hayır. | BİLGİ | Simge | Koşullar | Özellikleri | Birim | ||
| Min. | Tip | En fazla. | |||||
| 1 | Yanıt Zamanı | Tr+Tf | 25°C | | 6 | | Bayan |
| 2 | İletişim (PL ile) | T ((%) | - | - | 7.1 | - | - |
| Kontrast oranı | Kr | θ=0, Normal bakış açısı | - | 500 | - | - |
| Görme açısı | CR>10 | - | 80 | - | Değ | |

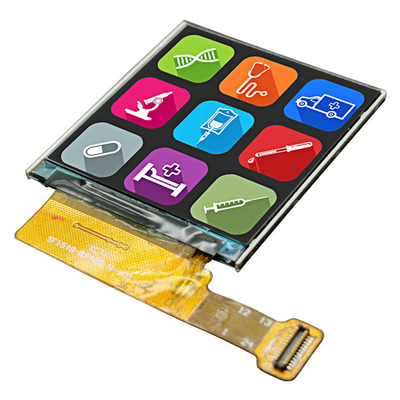

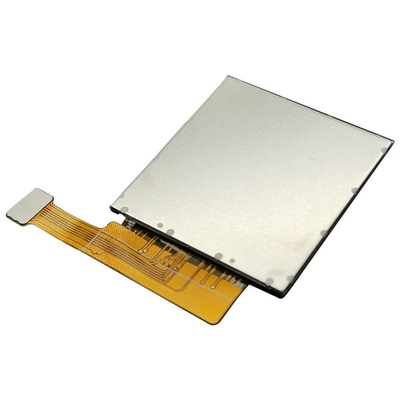

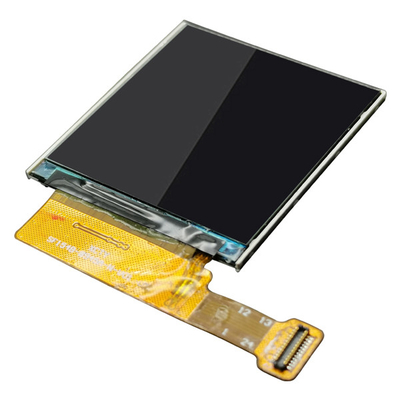

ÜrünResimler
Bizimle İletişim
Lütfen daha fazla bilgi için bizimle iletişime geçin.
SF-TC154B-8945B-N_SPECIFICATION.pdf
