Ürün ayrıntıları:
|
| Ürün: | 2,4" TFT ekran | Karar: | 240X320 |
|---|---|---|---|
| Görüntüleme yönü: | IPS, tam görüş açısı | dokunmatik ekran: | Hayır |
| Arabirim: | RGB/MCU/SPI arayüzü | PIN numarası: | 40 PIN |
| Yüzey Parlaklığı: | 1000 cd/m2(nit) | LED Ömrü: | 40.000 saat |
| kapak camı: | özelleştirilebilir | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 2.4" Yüksek Parlaklıklı TFT,240x320 Nokta Matris Ekranı,yüksek parlaklıklı TFT LCD ekranı |
||
Bu madde hakkında SFTO240PY-7190AN
Tanıtım:Yüksek Parlaklık 1000nits 2.4 " TFT LCD EkranıBu ekran, 240x320 piksellik çarpıcı bir çözünürlükle canlı ve net görseller sunar.İçeriğinizin parlak ortamlarda bile öne çıkmasını sağlamak.
Ana özellikler:
İster bir tüketici cihazı, ister endüstriyel makine, ister yenilikçi bir prototip geliştiriyorsanız, TFT LCD ekranımız, üst düzey görüntü kalitesi ve uyarlanabilirliği ile projenizi yükseltmek için tasarlanmıştır.Tasarımlarınızı geliştirin ve canlı grafikler ve güvenilir performanslarla izleyicilerinizi büyütün.
Daha fazla bilgi için veya sipariş vermek için bugün Yüksek Parlaklık 1000 nit TFT LCD Ekranımızın potansiyelini keşfedin!Bizimle doğrudan iletişime geç.
Genel Özellikler
| - Hayır, hayır. | Ürün | İçeriği | Birim |
| 1 | LCD boyutu | 2.4 inç (Diagonal) | / |
| 2 | Görüntüleme modu | Normalde siyah/Transmissive/Anti-glare | / |
| 3 | Görme yönü (göz) | Ücretsiz. | / |
| 4 | Gri ölçek ters yönü | - | / |
| 5 | Karar ((H*V) | 240 * 320 Piksel | / |
| 6 | Modül boyutu (L*W*H) | 42.72 çarpı 58.50 çarpı 2.15 | mm |
| 7 | Aktif alan (L*W) | 36.72 çarpı 48.96 | mm |
| 8 | Piksel mesafesi (L*W) | 0.153*0.153 | mm |
| 9 | Arayüz tipi | RGB/MCU/SPI arayüzü | / |
| 10 | Renk Derinliği | 16.7M | / |
| 11 | Modül güç tüketimi | TBD | W |
| 12 | Arka ışık tipi | LED | / |
| 13 | Sürücü IC | ST7789VI veya uyumlu | / |
| 14 | Ağırlık | 12.1 | g |
Dış çizim
Pin Arayüzü Tanımı
|
Arayüz - Hayır, hayır. |
Adı |
I/O veya bağlan |
Açıklama |
| 1 | LEDK | P | LED arka ışıklandırması için güç (Katoda). |
| 2 | LEDA | P | LED arka ışıklandırması için güç ((Anod). |
| 3 | GND | P | Güçlü toprak. |
| 4 | IM0 | Ben... | Arayüz seçimi (Driver IC veri sayfasına bakın) |
| 5 | IM1 | Ben... | Arayüz seçimi (Driver IC veri sayfasına bakın) |
|
6 |
IM2 |
Ben... |
Arayüz seçimi (Driver IC veri sayfasına bakın) |
| 7 | SDA | İ/Ç | SPI arayüzünün giriş düğmesi. |
| 8 | DOTCLK | Ben... | Nokta saati. |
| 9 | DE | Ben... | Veri etkinleştir. |
| 10 | VSYNC | Ben... | Dikey senkronizasyon girişi |
| 11 | HSYNC | Ben... | Yatay senkronizasyon girişi |
| 12 | VCC | P | Güç kaynağı |
| 13 | Dönüştür | Ben... | Sinyalı sıfırla. |
| 14 | GND | P | Güçlü toprak. |
| 15-32 | DB17--DB0 | İ/Ç | Veri otobüsü (DB17-DB0). |
| 33 | RD | Ben... | RGB arayüzü. Lütfen bu iğneyi VDDI veya DGND'de sabitleyin. |
| 34 | WR | Ben... | RGB arayüzü. Lütfen bu iğneyi VDDI veya DGND'de sabitleyin. |
| 35 | RS | Ben... | RGB arayüzü. Seri arayüz saati. |
| 36 | CS | Ben... | Çip seçme iğnesi. |
| 37 | XR(NC) | - | NC |
| 38 | YD ((NC) | - | NC |
| 39 | XL ((NC) | - | NC |
| 40 | YU(NC) | - | NC |
Maksimum mutlak sınır
| Ürün | Simge | - Min. | - Max. - Hayır. | Birim |
| TFT için güç kaynağı giriş voltajı | VDD | - 0 oldu.3 | 4.6 | V |
| Arka ışık akımı (normal sıcaklık) | İLED | - | 100 | mA |
| Çalışma sıcaklığı | Yukarı | - 20 | +70 | °C |
| Depolama sıcaklığı | Tst | -30 | +80 | °C |
| Nemlilik | RH | - | %90 ((Max60 °C) | RH |
DC Özellikleri (VDD=2.8V,Ta=25.C)
| Ürün | Simge | - Min. | Tipik. | - Max. - Hayır. | Birim |
| Güç kaynağı giriş voltajı | VCC | 2.4 | 2.8 | 3.6 | V |
| I/O mantıksal voltajı | VDDIO | - | 1.8 | - | V |
| Giriş voltajı seviyesi "H" | HIV | 0.7VDDIO | - | VDDIO | V |
| Giriş voltajı seviyesi "L" | VIL | VSS | - | 0.3VDDIO | V |
| Güç kaynağı akımı | IVDD | - | 9 | - | mA |
Arka ışık Elektrikli-optik özellikler
| Ürün | Simge | - Min. | Tipik. | - Max. - Hayır. | Birim | Not: |
| LED ileri voltajı | VF | 5.6 | 6 | 6.8 | V | |
| LED ileri akımı | Eğer | - | 80 | - | mA | IF=20*4mA |
| LED güç tüketimi | PLED | - | 0.48 | - | W | Not 1 |
| LED sayısı | - | 4 | PCS | |||
| Bağlantı modu | - | 4 paralel | / | |||
| LED ömrü | - | 40000 | - | - | Saatler. | Not2 |
Optik özellikler
| Ürün | Simge | Durum | - Min. | Tipik. | - Max. - Hayır. | Birim |
| Yanıt süresi | Tr+ Tf |
- |
- | 35 | 45 | ms |
| Kontrast oranı | Kr | 500 | 750 | - | - | |
|
Yüzey parlaklık |
Lv | θ=0° | 800 | 1000 | - | cd/m2 |
| Parlaklık eşitliği | Yu. | θ=0° | 75 | 80 | - | % |
| NTSC | - | θ=0° | - | 50 | - | % |
|
Görme açısı |
θ |
7=90° | 70 | 80 | - | deg |
| 7=270° | 70 | 80 | - | deg | ||
| 7=0° | 70 | 80 | - | deg | ||
| 7=180° | 70 | 80 | - | deg |

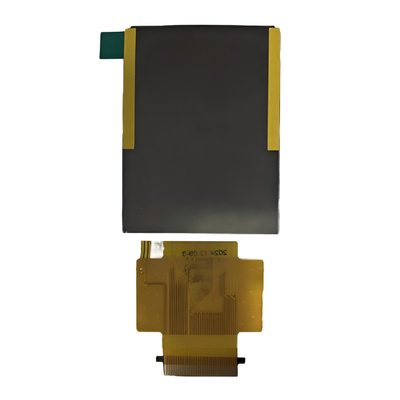

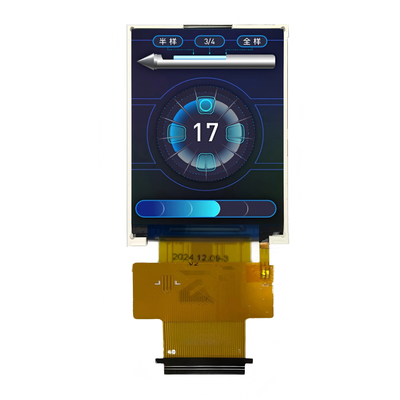

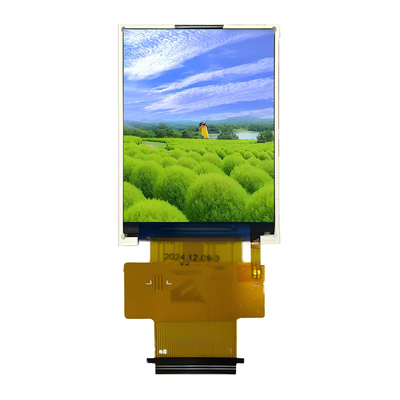

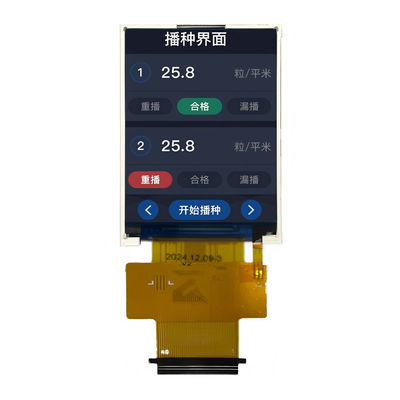

ÜrünResimler
