Ürün ayrıntıları:
|
Ürün: | 2,8 inç TFT LCD | Karar: | 240x320 |
---|---|---|---|
Renk: | 262K. | dokunmatik ekran: | Dayanıklı dokunmatik ekran |
Arabirim: | MCU, RGB | Görüntüleme yönü: | IPS, Tüm Görüş Açıları |
Sürücü IC: | ILI9341V | Bağlantı: | ZIF |
Yüzey Parlaklığı: | 1000 cd/m2(nit) | PIN numarası: | 50 PIN |
LED Ömrü: | 40.000 saat | uyma: | REACH ve RoHS Uyumlu |
Vurgulamak: | 240 X 320 Nokta Yüksek Parlaklıklı TFT,TFT LCD Ekranı 240 X 320 Nokta,2.8 inç Yüksek Parlaklıklı TFT |
Bu madde hakkında SFTO280TZ-7214AT
Saef Teknoloji, ekran teknolojisinde en son yeniliğimizi sunmaktan mutluluk duyuyor: Yüksek Parlaklıklı 1000nits 2.8 inçlik TFT LCD.İster dış mekan uygulamaları için tasarım yapın ister cihazınız için net ve canlı bir ekrana ihtiyacınız olsun, bu ekran yenilmez performans ve güvenilirlik sunuyor.
Olağanüstü parlaklık:1000 nit'lik etkileyici bir parlaklık seviyesine sahip bu ekran, içeriğin doğrudan güneş ışığında bile görülebilmesini sağlar ve bu sayede dış mekan ve yüksek çevresel ışık ortamları için idealdir.
Kompakt Boyut:Sadece 2,8 inç boyutunda olan bu ekran, taşınabilirlik ve kullanılabilirlik arasında mükemmel bir dengeyi bulur ve çeşitli kompakt cihazlara sorunsuz bir şekilde uyum sağlar.
Yüksek çözünürlük:240 x 320 piksel çözünürlüğü, net ve net görseller sağlar, ayrıntılı grafikler ve metinlere izin verir ve kullanıcı deneyimini artırır.
IPS Teknolojisi:Uçak içi geçiş (IPS) teknolojisini kullanan ekran, geniş görüntüleme açıları ve doğru renk üretimini sunarak görüntülerin ve videoların herhangi bir perspektiften harika görünmesini sağlar.
Çeşitli Arayüz:Hem MCU hem de RGB arayüzleri ile donatılmış olan bu ekran, bir dizi mikrodenetleyici uygulamasına ve mevcut sistemlere entegre edilmesini kolaylaştıran son derece uyarlanabilir.
Enerji verimliliği:Ekran, verimliliği göz önünde bulundurarak tasarlanmıştır.
Daha iyi görünürlük:Açık kiosklar, giyilebilir cihazlar ve otomobil ekranları gibi parlak ortamlarda uygulamalar için mükemmel.
Kullanıcı Dostu:Yüksek çözünürlüklü ve canlı renkler, genel kullanıcı deneyimini geliştirir, görüntüle okumayı ve etkileşime geçmeyi kolaylaştırır.
Kolay Entegrasyon:Çift arayüz seçenekleriyle, geliştiriciler ekranı çeşitli mikro denetleyici ve sistemlere kolayca bağlayabilir, tasarım karmaşıklığını ve pazarlama süresini azaltabilir.
Dayanıklılık:Çeşitli uygulamaların taleplerine dayanacak şekilde inşa edilmiş, uzun ömürlü ve zaman içinde tutarlı performans sağlar.
Yüksek Parlaklık 1000nits 2.8 inç TFT LCD Ekranı, güçlü, çok yönlü ve yüksek performanslı bir ekran arayan profesyoneller için nihai çözümdür.Cihazlarınızı eşsiz bir parlaklık ve netlik ile yükseltin, ve endüstrilerden tüketici elektroniklerine kadar çeşitli uygulamalara hitap ediyor.
Daha fazla bilgi, örnek veya özel ihtiyaçlarınızı tartışmak için lütfen bizimle iletişime geçin.
Özellikleri
Genel Bilgiler | Özellikleri | Birim |
Ana panel | ||
Gösterim alanı ((AA)) | 43.2 ((H) *57.6 ((V) (2.8 inç) | mm |
Sürücü elemanı | a-Si TFT aktif matris | - |
Renkleri göster | 262K. | Renkler |
Piksel sayısı | 240 ((RGB) * 320 | noktalar |
Pikselleşme | 0.180 ((H) *0.180 ((V) | mm |
Görme açısı | Hepsi | Saat iki. |
Sürücü IC | ILI9341V | - |
Renkli Piksel Düzenlemesi | RGB dikey şeridi | |
Görüntüleme modu | İletişimsel/ Normalde Siyah | - |
Çalışma sıcaklığı | -20+70 | °C |
Depolama sıcaklığı | -30+80 | °C |
Mekanik Bilgi
Ürün | - Min. | Tipik. | - Max. - Hayır. | Birim | Not: | |
Modül boyutu | Yatay ((H) | - | 50.00 | - | mm | ±0.2 |
Dikey ((V) | - | 69.20 | - | mm | ±0.2 | |
Derinlik ((D) | - | 3.99 | - | mm | ±0.2 | |
Ağırlık | - | TBD | - | g | - |
Dış Boyutlar
Arayüz Pin Tanımı
Pin NO. | Simge | Seviye | Görev |
1 | LEDK | L | Arka ışıkK |
2 ~ 5 | LEDA | H | Arkaplan A |
6 | IM0 | H/L | MCU arayüzü modunu seç NOTE( 1) |
7 | IM1 | H/L | |
8 | IM2 | H/L | |
9 | IM3 | H/L | |
10 | İptal edildi | H/L | Donanım sıfırlama çubuğu |
11 | VSYNC | H/L | RGB için dikey (çerçeve) senkronize giriş sinyali |
12 | HSYNC | H/L | RGB için yatay (düz) senkronize giriş sinyali |
13 | DOTCLK | H/L | RGB arayüzü işlemi için nokta saat sinyali. |
14 | ENABLE | H/L | RGB arayüzü çalışması için veri etkinleştirme sinyali. |
15 ~ 32 | D17-DB0 | H/L | Veri otobüsü |
33 | SD0 | H/L | SPI arayüzünün çıkış iğnesi. |
34 | SDA | H/L | SPI arayüzünün giriş düğmesi. |
35 | RD | H/L | Saat çubuğunu etkinleştir |
36 | WR-RS | H/L | Bir kayıt seç sinyal |
37 | RS-SCL | H/L | Yazma etkinleştir saat giriş perunu |
38 | CS | H/L | Çip seçin giriş iğnesi |
39 | TE | H/L | Yırtma etkisi çıkışı |
40 | IOVCC | H | Güç kaynağı ((1.8V) |
41 | IOVCC | H | Güç kaynağı ((2.8-3.3V) |
42 | VCI | H | Güç kaynağı ((2.8-3.3V) |
43 | GND | L | Toprak |
44 | XR | / | / |
45 | YD | / | / |
46 | XL | / | / |
47 | YU | / | / |
48 | GND | L | Toprak |
49 | GND | L | Toprak |
50 | GND | L | Toprak |
Mutlak Maksimum Reytingler
Ürün |
Simge |
Değerler |
Birim |
|
Min. | - Max. - Hayır. | |||
Mantıksal devre için besleme voltajı | IOVCC | - 0 oldu.3 | 4.6 | V |
Analog devre için güçlendirme voltajı | VCI | - 0 oldu.3 | 4.6 | V |
Çalışma koşulları
Ürün |
Simge |
Değerler |
Birim |
Not: |
||
Min. | Tip | - Max. - Hayır. | ||||
Güç kaynağı | VCC | 2.7 | 2.8 | 3.3 | V | |
Güç kaynağı | IOVCC | 1.7 | 1.8 | 3.3 | V | |
Normal modda Akım tüketimi | Icc | - | 12 | - | mA | VCC=2.8V |
TFT kapısı ON Voltajı | VGH | 15 | V | |||
TFT kapısı OFF Voltajı | VGL | - Yedi.5 | - | V |
Arka ışık birimi (GND=0V)
Ürün |
Simge |
Değerler |
Birim |
Not: |
||
Min. | Tip | - Max. - Hayır. | ||||
İleri güçlendirme voltajı | Vf | 2.8 | - | 3.4 | V | |
Gelecekteki tedarik Mevcut | Eğer | - | 120 | - | mA | |
LCM Parlaklığı | LV | 900 | 1000 | - | cd/m2 | IB= 120mA |
Tekdüzelik | / | 80 | % | - |

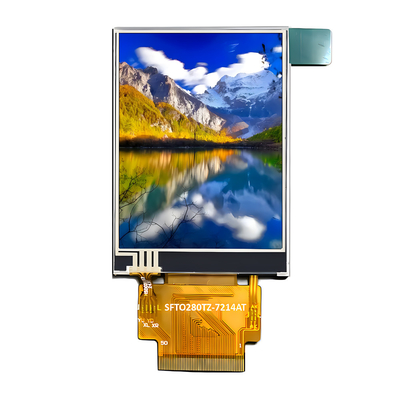

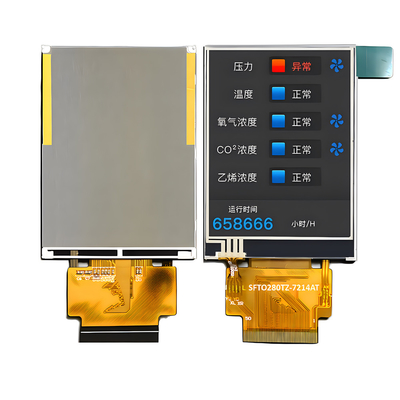

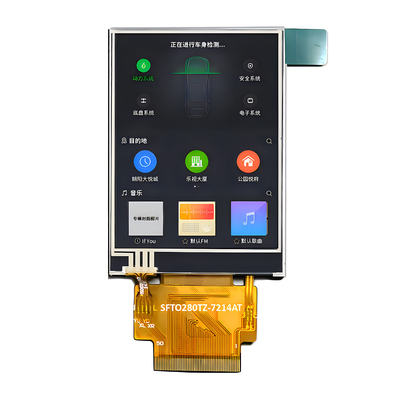

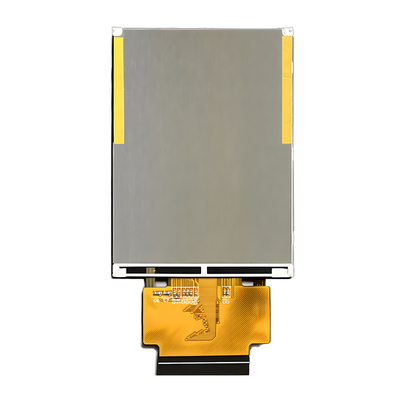

Ürün Görüntüsü
