Ürün ayrıntıları:
|
| Ürün: | 3.6 inç Dairesel TFT Ekran | Karar: | 544 (RGB) x 506 Nokta |
|---|---|---|---|
| Yüzey Parlaklığı: | 1000 cd/m2 (nits) | dokunmatik ekran: | Dokunma yok (PCAP isteğe bağlı) |
| Görüntüleme yönü: | IPS tam görüş açısı | Sürücü IC: | ST72566 |
| PIN numarası: | 30 pim | Bağlantı: | ZIF |
| Arabirim: | LVDS | LED Ömrü: | 40.000 saat |
| Tepe:: | -30°C ila +85°C | Test:: | -30°C ila +85°C |
| Etkin Alan: | 89,76(G) x83,49(Y) mm | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | Yüksek Parlaklıkta TFT LCD,544 X 506 Nokta Yuvarlak IPS Ekranı,3.6 inç Yüksek Parlaklıklı TFT |
||
Bu madde hakkında: SFTO360XC-7072AN
En son yeniliğimizi sunuyoruz: Yüksek Parlaklık 1000 nit 3,6 inçlik TFT LCD ekranı. 544 x 506 nokta çözünürlüğü ile,Bu yuvarlak IPS ekranı çarpıcı görüntüler ve çeşitli ışık koşullarında üstün performans sunmak için tasarlanmıştır..
Ana özellikler:
Yüksek parlaklık çıkışı (1000 nit):
Kompakt Boyut (3.6 inç):
IPS Teknolojisi:
Çözünürlük (544 x 506 Nokta):
LVDS arayüzü:
Faydaları:
Geliştirilmiş Kullanıcı Deneyimi:
Çeşitli Uygulamalar:
Güçlü Performans:
Uygulamalar:
Otomotiv ekranları:
Giyilebilir Teknoloji:
Endüstriyel ekipman:
Sonuç:
Yüksek Parlaklık 1000nits 3.6 inç TFT LCD ekranı, modern uygulamaların taleplerini karşılamak için son teknolojiyi pratik tasarımla birleştirir.Eşsiz bir parlaklık sağlayan bu olağanüstü ekran çözümü ile ürün tekliflerinizi yükseltin, açıklık ve çok yönlülük.
Daha fazla bilgi, teknik özellikler veya sipariş vermek için lütfen doğrudan bizimle iletişime geçin.
| Özellik | Özellikler |
| LCD tipi | 3.6 inç |
| Karar (H*V) | 544*(RGB) *506 |
| Teknoloji Türü | a-Si TFT |
| Piksel Yapılandırması | RGB Dikey Çizgi |
| Normalde Beyaz | Normalde siyah. |
| Görme Yönü | Hepsi |
| ÇizelgeBölümleri (W x H x T) (mm) | 98.88 çarpı 94.12 çarpı 7.79 |
| Etkin Alan ((mm) | 83.49 çarpı 89.76 |
| Dokunma ekranı ile / dokunma ekranı olmadan | - Hayır. |
| Eşleşme Bağlantı Tipi | 0.5 pitch 30 pin |
| Arka ışık tipi | LED |
| Ağırlık (g) | TBD |
| Arayüz | LVDS |
| Renk sayısı | 16.7M |
| Sürücü IC | ST7266-G6-E |
Dış Boyutlar
Arayüz PIN Tanımı
| Hayır, hayır. | PIN Adı | Açıklama |
| 1 | A | Arka ışık LED Gücü |
| 2 | K | Arka ışık LED Yer |
| 3 | LVDS-D3N | LVDS'nin negatif diferansiyel veri girişi |
| 4 | LVDS-D3P | Pozitif LVDS diferansiyel veri girişi |
| 5 | GND | Toprak |
| 6 | LVDS-D2N | LVDS'nin negatif diferansiyel veri girişi |
| 7 | LVDS-D2P | Pozitif LVDS diferansiyel veri girişi |
| 8 | GND | Toprak |
| 9 | LVDS -CLKN | LVDS negatif diferansiyeli Saat girişi |
| 10 | LVDS -CLKP | Pozitif LVDS diferansiyeli Saat girişi |
| 11 | GND | Toprak |
| 12 | LVDS-D1N | LVDS'nin negatif diferansiyel veri girişi |
| 13 | LVDS-D1P | Pozitif LVDS diferansiyel veri girişi |
| 14 | GND | Toprak |
| 15 | LVDS-D0N | LVDS'nin negatif diferansiyel veri girişi |
| 16 | LVDS-D0P | Pozitif LVDS diferansiyel veri girişi |
| 17 | GND | Toprak |
| 18-19 | IOVCC-3.3V | Mantıksal güç ve I/O devresi için bir güç kaynağı. |
| 20 | BIST | İçeriği İçermiş Kendini Test Et |
| 21 | SDA | Seri giriş/çıkış sinyali seri arayüz modunda |
| 22 | SCI | Seriel Arayüzde, bu SCL olarak kullanılır. |
| 23 | STBYB | Bekleme kip kontrolü H:normal çalışma;L:kapalı görüntü |
| 24 | RST | Reset Pin 3.3V |
| 25 | CS | Çip Seçimi Pin |
| 26 | AVDD/NC | AVDD/NC |
| 27 | GND | Toprak |
| 28 | VDD-3.3V | Güç kaynağı ((3.3V) |
| 29 | VDD-3.3V | Güç kaynağı ((3.3V) |
| 30 | VCOM/NC | Ortak voltaj/NC |
Mutlak Maksimum Reytingler
| Ürün | Simge | Değer | Birim |
| Mantık için güç kaynağı voltajı | VDD | 3.0~3.6 | V |
| Giriş voltajı | Vin | VDD+0.3 | V |
| Çalışma sıcaklığı | Topr | -30'dan 85'e kadar | C |
| Depolama sıcaklığı | Tstg | -30'dan 85'e kadar | C |
DC elektrik özellikleri
| Ürün | Simge | Min. | Türü | En fazla. | Birim |
| Güç voltajı | VDD | 3.0 | 3.3 | 3.6 | V |
| Giriş mantığı yüksek voltaj | HIV | 0.7VDD | - | VDD | V |
| Giriş mantığı düşük voltaj | VIL | 0 | - | 0.3VDD | V |
Arka ışık birimiÖzellikleri
| Ürün | Simge | Min. | Tip | En fazla. | Birim |
| İleri Akım | Eğer | - Hayır. | 180 | - Hayır. | mA |
| İleri Voltaj | VF | 13.5 | 14 | 16 | V |
| Bağlantı modu | - | - Hayır. | 5S4P | - Hayır. | |
| LED numarası | / | 20 | pcs | ||
| LED ömrü | 40000 | 50000 | Saatler. |

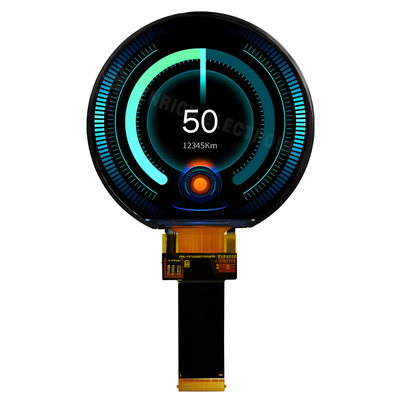

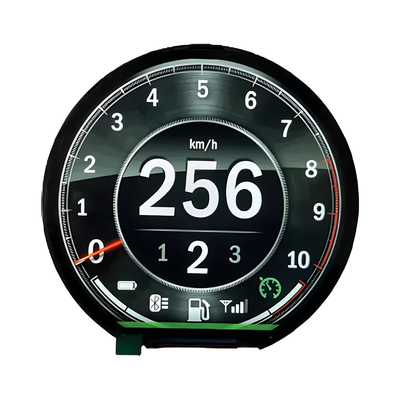

Ürün Görüntüsü
