Ürün ayrıntıları:
|
| Ürün: | 4 inç Dairesel TFT LCD | Karar: | 720x720 |
|---|---|---|---|
| Arabirim: | 4 şeritli MIPI | dokunmatik ekran: | Hayır, CTP İsteğe Bağlı |
| Görüntüleme yönü: | IPS (80/80/80/80) | PIN numarası: | 30 pim |
| Modül boyutu: | 107,60(Y) *111,87(D)*3,83(T) | Etkin Alan: | 101,52 (mm) Çap |
| Yüzey Parlaklığı: | 1000 cd/m2 (nits) | Çalışma sıcaklığı.: | -30°C ile +85°C arası |
| LED Ömrü: | 40.000 saat | uyma: | Rohs & Reach Uyumlu |
| Vurgulamak: | 720x720 Nokta TFT LCD Ekranı,4 inçlik yuvarlak TFT LCD ekranı,1000 Nit Yüksek Parlaklıklı TFT Ekran |
||
** Veritabanı İndir**
FL7707N_DS_V0.2_20230324_Müşteri.pdf
Bu madde hakkında SFTO400XC-7095A3N
Ekran teknolojisindeki en son yeniliğimizi sunuyoruz: Yüksek Parlaklık 1000 Nits 4 Inç Yuvarlak TFT LCD 720x720 nokta çözünürlüğü ile,Bu ekran, her ortamda dikkat çeken kristal gibi net görüntüler ve canlı renkler sağlar..
Ana özellikler şunlardır:
Olağanüstü Parlaklık: 1000 nit'lik bir parlaklık seviyesine sahip bu ekran, açık hava koşullarında bile mükemmel görünürlük için tasarlanmıştır ve içeriğinizin her zaman açıkça görülmesini sağlar.
Kompakt Tasarım: 4 inçlik yuvarlak form faktörü, otomotiv gösterge panellerinden el cihazlarına ve endüstriyel makinelere,Çeşitli entegrasyon seçenekleri sağlamak.
Yüksek Çözünürlük: 720x720 nokta çözünürlüğü keskin görüntüler ve ayrıntılı grafikler sunar, bu da netliğin çok önemli olduğu uygulamalar için mükemmeldir.
MIPI 4 şeritli arayüz: MIPI 4 şeritli arayüz, dinamik içerik uygulamaları için gerekli olan sorunsuz performans ve tepkiyi sağlayan yüksek hızlı veri aktarımı sağlar.
İster tüketici elektroniklerini geliştirmek, ister kullanıcı arayüzlerini geliştirmek, isterse de sürükleyici deneyimler yaratmak isterseniz, Yüksek Parlaklık 1000 Nits TFT LCD ekranımız ideal bir çözüm sunar.Projelerinizi bu gelişmiş ekran teknolojisiyle yükseltin. Hem profesyonel hem de kişisel uygulamalar için mükemmel bir seçim..
Özellikleri
| Özellik | Özellikler |
| LCD tipi | 4.0 inç |
| Karar (H*V) | 720 ((RGB) * 720 |
| Teknoloji Türü | a-Si TFT |
| Piksel Yapılandırması | RGB Dikey Çizgi |
| Ekran Kipi | IPS/Transmissive/Normal olarak Siyah |
| Görme Yönü | Hepsi. |
| Gri ölçekli ters yön | - Hayır. |
| ÇizelgeBölümleri (W x H x T) (mm) | 107.60 ((H) * 111.87 ((V) * 3.83 ((T) |
| Etkin Alan ((mm) | 101.52 (H) * 101.52 ((V) |
| Dokunma ekranı ile / dokunma ekranı olmadan | CTP olmadan, isteğe bağlı |
| Eşleşme Bağlantı Tipi | 0.5 Pitch 30 Pin |
| Arka ışık tipi | Beyaz LED |
| Ağırlık (g) | TBD |
| Arayüz | MIPI 4Lane |
| Renk sayısı | 16.7M |
| Sürücü IC | FL7707 |
| CTP IC |
Mekanik Çizim
Arayüz Pin Tanımı
| Hayır, hayır. | PIN | Açıklama |
| 1 | LEDA | LED anodu |
| 2 | LEDK1 | LED Katod |
| 3 | LEDK2 | LED Katod |
| 4 | VCI | Güç kaynağı 2.8~3.3V |
| 5 | IOVCC | Güç kaynağı 1.8V-2.0V |
| 6 | Dönüştür | LCM sıfırlama sinyalleri |
| 7 | TE | Yırtma etkisi çıkışı |
| 8 | PWM | LCD sürücü kontrolü için PWM frekans çıkışı. |
| 9 | GND | Toprak |
| 10 | D0P | DSI-D0+ veri sinyalleri |
| 11 | D0N | DSI-D0- veri sinyalleri |
| 12 | GND | Toprak |
| 13 | D1P | DSI-D1+ veri sinyalleri |
| 14 | D1N | DSI-D1- veri sinyalleri |
| 15 | GND | Toprak |
| 16 | CLKP | DSI-Saat+ |
| 17 | CLKN | DSI-Saati- |
| 18 | GND | Toprak |
| 19 | D2P | DSI-D2+ veri sinyalleri |
| 20 | D2N | DSI-D2 veri sinyalleri |
| 21 | GND | Toprak |
| 22 | D3P | DSI-D3+ veri sinyalleri |
| 23 | D3N | DSI-D4 veri sinyalleri |
| 24 | GND | Toprak |
| 25 | TP_INT | Kısıtlama dokunuşu |
| 26 | TP_SDA | Dokunma IIC Veri sinyali |
| 27 | TP_SCL | IIC Saat sinyali |
| 28 | TP_RESET | Dönüştürme Sinyaline Dokun |
| 29 | TP_VCI | Dokunma Güç kaynağı |
| 30 | TP_IOVCC | Dokunma Güç kaynağı |
|
Ürün |
Simge |
Değer |
Birim |
|
Mantık için güç kaynağı voltajı |
VDD |
0.3~3.6 |
V |
|
Giriş voltajı |
Vin |
VDD+0.3 |
V |
|
Çalışma sıcaklığı |
Topr |
-30'dan 80'e kadar |
°C |
|
Depolama sıcaklığı |
Tstg |
-30'dan 80'e kadar |
°C |
Elektriksel Özellikler
|
Ürün |
Simge |
Min. |
Türü |
En fazla. |
Birim |
Test koşulları |
|
Çalışma voltajı |
VDD |
2.6 |
2.8 |
3.3 |
V |
- |
|
Besleme akımı |
IDD |
- |
- |
30 |
mA |
VDD=2.8V, Ta=25°C |
|
Giriş voltajı |
HIV |
0.8VDD |
- |
VDD |
V |
- |
|
VIL |
0 |
- |
0.2VDD |
V |
||
|
Giriş sızıntı akımı |
IIL |
- Bir.0 |
- |
1.0 |
mA |
VIN=VDD veya VSS |
Araba Yönlendirme Arkaplan Işığı
|
Ürün |
Simge |
Min. |
Tip |
En fazla. |
Birim |
|
İleri Akım |
Eğer |
- Hayır. |
180 |
- |
mA |
|
İleri Voltaj |
VF |
14 |
15 |
16.3 |
V |
|
Bağlantı modu |
P |
- Hayır. |
5S2P |
- Hayır. |
|
|
LED numarası |
/ |
|
10 |
|
pcs |
|
LED ömrü |
|
40000 |
50000 |
|
saatler |
Optik özellikleri
|
Ürün |
Simge |
Durum |
Min. |
Tip |
En fazla. |
Birim |
|
Görüş açıları |
θT |
CR ̇10 |
|
85 |
- |
Derece |
|
θB |
|
85 |
- |
|||
|
θL |
|
85 |
- |
|||
|
θR |
|
85 |
- |
|||
|
Kontrast oranı |
CR |
θ=0° |
800 |
1000 |
- |
- |
|
Yanıt Zamanı |
TON |
25°C |
- |
25 |
35 |
ms |
|
TOFF |
||||||
|
Tekdüzelik |
U |
- |
- |
- |
- |
% |
|
NTSC |
- |
- |
63 |
68 |
- |
% |
|
Parlaklık |
L |
- |
850 |
1000 |
- |
cd/m2 |

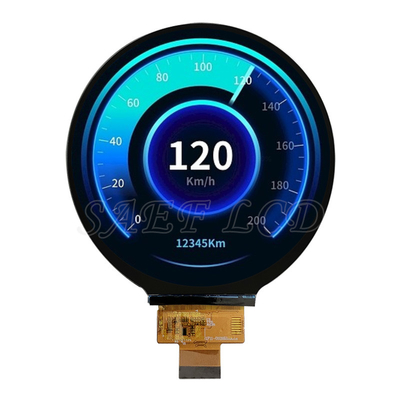

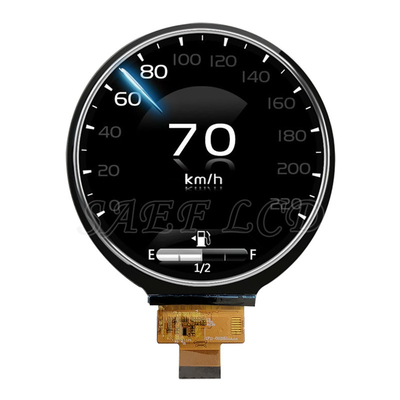

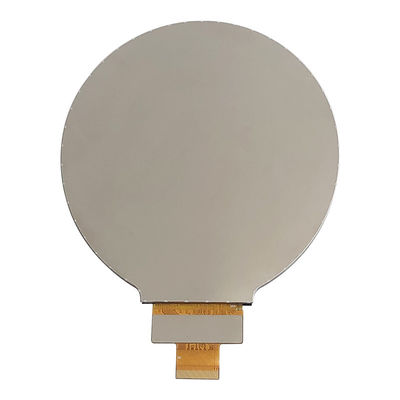

Ürün Görüntüsü
