Ürün ayrıntıları:
|
| Anahtar kelimeler: | 21,5 inç PCAP TFT Ekran | Karar: | 1920*1080 piksel |
|---|---|---|---|
| Lcd Boyutu: | 495.6 x 292.2 x 10.57mm (Touch'la) | Dokunmatik LCD: | 526 x 324 x 15.16mm (Touch ile) |
| Etkin Alan: | 476.064 ((H) x 267.786 ((V) mm | LCD Arayüzü: | LVDS |
| CTP Arayüzü: | USB | dokunmatik ekran: | CTP (Projektif Kapasitif Dokunmatik Ekran) |
| Yüzey Parlaklığı: | 1000 cd/m2 | Çalışma sıcaklığı.: | -10℃ ila +60℃ |
| saklama derecesi.: | -20℃ ila +60℃ | Ekran Tipi: | IPS tam görüş açıları |
| Yüzey Tedavisi: | Haze % 25, 3H | Kontrast Oranı: | 1000 |
| Renk Göster: | 16,7 milyon | LED Ömrü: | 30.000 Saat |
| Sertifika: | ISO9001:2015 / ISO1400:2015 | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | FHD çözünürlüğü Yüksek parlaklıklı TFT,1000 nitlik TFT LCD ekranı,21.5 inç TFT LCD ekran |
||
Yüksek Parlaklık 21.5 Inç IPS TFT LCD Ekranı - LVDS ve USB Dokunmatik Ekranı ile FHD Çözünürlüğü
Bizimle izleme deneyiminizi yükseltinYüksek Parlaklık 21.5 Inç IPS TFT LCD EkranıFarklı ışık koşullarında çarpıcı görüntüler sunmak için tasarlanmıştır.1000 Nits, bu ekran açık ve canlı görüntüler sağlar, bu da hem iç hem de dış mekan uygulamaları için mükemmeldir.
Ana özellikler:
FHD çözünürlüğü:1920x1080 piksellik Full HD çözünürlükte kristal gibi net görüntülerin tadını çıkarın.veya interaktif uygulamalar.
IPS Teknolojisi:Uçak içi geçiş (IPS) teknolojisiyle, üstün renk doğruluğu ve daha geniş görüntüleme açıları bekleyebilirsiniz.Herkes tutarlı ve canlı bir izleme deneyiminden keyif alacak.
LVDS arayüzü:LVDS (Alç voltajlı diferansiyel sinyalleme) arayüzü, hızlı güncelleme oranlarına izin veren ve daha pürüzsüz görseller için yanıp sönenleri azaltan yüksek hızlı veri aktarımını sağlar.
USB dokunmatik ekran:Entegre USB dokunmatik ekran özelliğimiz, içeriklerinizle kolayca etkileşime geçmenizi sağlar. Bu da etkileşimli kiosklar, satış noktası sistemleri ve kontrol panelleri için mükemmel hale getirir.Duyarlı ve sezgisel dokunma teknolojisi sorunsuz bir kullanıcı deneyimi sağlar.
Çeşitli Uygulamalar:Bu ekran, perakende ekranları, eğitim ortamları, tıbbi ekipmanlar ve endüstriyel kontroller de dahil olmak üzere çeşitli ortamlar için uygundur.Sağlam tasarımı dayanıklılığını ve uzun ömürlülüğünü sağlar.
Kolay kurulum:Sorunsuz bir kurulum için tasarlanan ekranımız hızlı kurulum için montaj seçenekleriyle birlikte gelir, böylece hemen başlayabilirsiniz.
Yüksek Parlaklık 21.5 Inç IPS TFT LCD Ekranı ile projelerinizi geliştirin ve eşsiz performans ve netlik deneyimleyin.Bu ekran, kullanıcı dostu özelliklerle gelişmiş teknolojiyi birleştirir.Bugün sipariş verin ve izleme deneyiminizi değiştirin!
Özellikleri
| Ürünler | Birim | Özellikleri |
| Ekran Çaprazı | mm | 546.86 ((21.5 ̇) |
| Etkin alan | mm | 476.064 ((H) x 267.786 ((V) |
| Pikseller H x V | - | 1920 ((x3) x 1080 |
| Pikseller Pitch | - Evet. | 247.95 (bir üçlüye göre) x247.95 |
| Piksel Düzenlemesi | - | RGB Dikey Çizgi |
| Ekran Kipi | - | VA Modu, Normalde Siyah |
| Yanıt Zamanı | Msec | 14ms (genellikle açık/kapalı) |
| Ağırlık | Gramlar | TBD |
| Elektrikli arayüz | - | Çift kanallı LVDS, 8 bit RGB veri girişi |
| Destek Rengi | - | 16.7M renkleri |
| Yüzey Tedavisi | - | Parlama karşıtı, 3H. |
|
Sıcaklık aralığı çalışmaktadır Depolama ((Gemi) |
°C |
-10 ila +60 -20 ila +60 |
Dış Boyutlar
Arayüz Pin Tanımı
| Pin No. | Simge | Açıklama |
| 1 | RxO0- | LVDS'nin negatif diferansiyel veri girişi (Odd verileri) |
| 2 | RxO0+ | Pozitif LVDS diferansiyel veri girişi (Odd veri) |
| 3 | RxO1- | LVDS'nin negatif diferansiyel veri girişi (Odd verileri) |
| 4 | RxO1+ | Pozitif LVDS diferansiyel veri girişi (Odd veri) |
| 5 | RxO2- | LVDS'nin negatif diferansiyel veri girişi (Odd verileri) |
| 6 | RxO2+ | Pozitif LVDS diferansiyel veri girişi (Odd veri) |
| 7 | GND | Toprak |
| 8 | RxOCLK- | LVDS diferansiyel saat girişinin negatif kısmı (Odd saat) |
| 9 | RxOCLK+ | Pozitif LVDS diferansiyel saat girişi (Odd saat) |
| 10 | RxO3- | LVDS'nin negatif diferansiyel veri girişi (Odd verileri) |
| 11 | RxO3+ | Pozitif LVDS diferansiyel veri girişi (Odd veri) |
| 12 | RxE0- | LVDS'nin negatif diferansiyel veri girişi (par veriler) |
| 13 | RxE0+ | Pozitif LVDS diferansiyel veri girişi (par veriler) |
| 14 | GND | Toprak |
| 15 | RxE1- | LVDS'nin negatif diferansiyel veri girişi (par veriler) |
| 16 | RxE1+ | Pozitif LVDS diferansiyel veri girişi (par veriler) |
| 17 | GND | Toprak |
| 18 | RxE2- | LVDS'nin negatif diferansiyel veri girişi (par veriler) |
| 19 | RxE2+ | Pozitif LVDS diferansiyel veri girişi (par veriler) |
| 20 | RxECLK- | LVDS diferansiyel saat girişleri (par saat) |
| 21 | RxECLK+ | LVDS diferansiyel saat girişleri (par saat) |
| 22 | RxE3- | LVDS'nin negatif diferansiyel veri girişi (par veriler) |
| 23 | RxE3+ | Pozitif LVDS diferansiyel veri girişi (par veriler) |
| 24 | GND | Toprak |
| 25 | CTL | CTL_DVR |
| 26 | CE | CE_DVR |
| 27 | NC | Bağlantı yok. |
| 28 | VDD | Güç kaynağı Giriş Voltajı |
| 29 | VDD | Güç kaynağı Giriş Voltajı |
| 30 | VDD | Güç kaynağı Giriş Voltajı |
PCAB USB Pin Tanımı
1 VBUS / VDD
2 DN / D-
3 DP / D+
4 GND
Arka ışık spesifikasyonu
| Parametreler | Simge | Değer | Birim | ||
| Benim. | Tipik. | - Max. - Hayır. | |||
| Işık Çubuğu Giriş Voltajı | VLED | 48 | 52 | 56 | V |
| Işık Çubuğu Giriş Akımı | İLED | - | 480 | - | mA |
| Güç tüketimi | PLED | 23.04 | 24.96 | 26.88 | W |
| LED ömrü | LBL | 40000 | 50000 | - | Saatler. |
Elektriksel Özellikler
| Parametreler | Simge | Min. | Tip Max | Birim | |
| Güç kaynağı voltajı | VDD | 4.5 | 5.0 | 5.5 | V |
| Güç kaynağı akımı | IVDD | 500 | 1200 | mA | |
| Hızlı akım | IRUSH | 2.0 | 3.0 | A | |
| İzin verilen Girdi Dalgalanma Voltajı | VRF | 300 | mV | ||
| Yüksek düzey diferansiyel giriş eşiği voltajı | HIV | +100 | mV | ||
| Düşük seviye diferansiyel giriş eşiği voltajı | VIL | -100 | mV | ||
| Farklı giriş voltajı | VID | 200 | 600 | mV | |
| Giriş voltajı ((BL) | VBL_I | - 0 oldu.3 | VDD+0.3 | mV | |
| Farklı giriş ortak mod voltajı | VCM | 1.0 | 1.2 | 1.5 | |
| Güç tüketimi | VD | 2.5 | 6 | W | |
| Parametreler | Koşullar | - Min. | Tipik. | - Max. - Hayır. | Birim |
| Kontrast oranı | Merkezi | 700 | 1000 | - | - |
| Yanıt Zamanı | Tr+Td | - | 14 | 20 | ms |
|
CF Renk Hromatizmi (CIE1931) |
Kırmızı x |
Tip: -0.03 |
0 |
Tip: +0.03 |
0 |
| Beyaz x | 0.323 | - | |||
| Beyaz y | 0.379 | - | |||
| Merkezi Beyaz parlaklık | YLI | 800 | 1000 | cd/m2 | |
| Çapraz Konuşma | Ct | 2.0 | % |

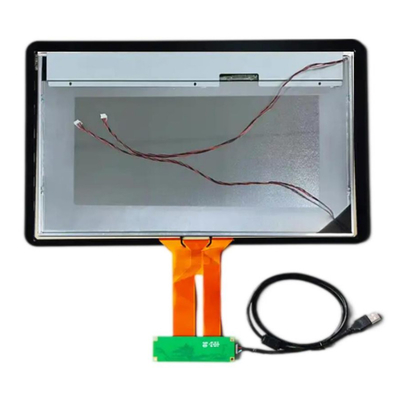

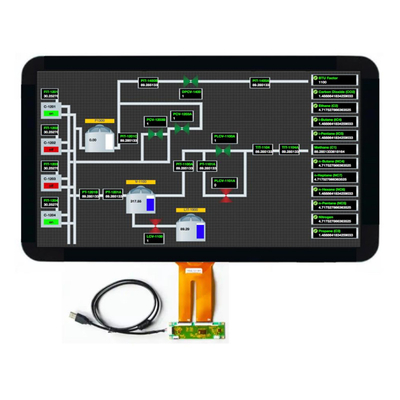

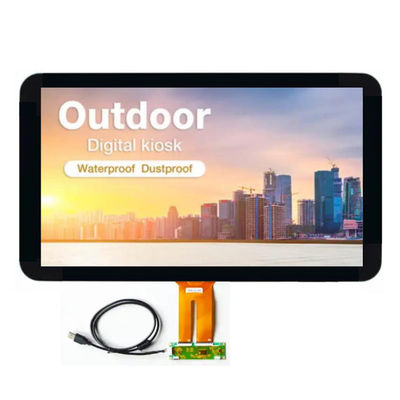

Ürün Görüntüsü
