Ürün ayrıntıları:
|
| Anahtar kelimeler: | TFT LCD Ekranı 12.1 Inç | Karar: | 1024*768 piksel |
|---|---|---|---|
| Etkin Alan: | 245,76*184,32 mm | LCD Arayüzü: | LVDS |
| dokunmatik ekran: | Dokunma yok (PCAP isteğe bağlı) | Yüzey Parlaklığı: | 1000 cd/m2 |
| Çalışma sıcaklığı.: | -20℃ ila +70℃ | saklama derecesi.: | -30℃ ila +80℃ |
| Ekran Tipi: | IPS tam görüş açıları | Kontrast Oranı: | 1000 |
| Renk Göster: | 16,7 milyon | LED Ömrü: | 40.000 saat |
| Sertifika: | ISO9001:2015 / ISO1400:2015 | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 12,1 inç TFT LCD ekran,1024*768 TFT LCD Ekranı |
||
Yüksek parlaklık 1000nits 12.1 Inch IPS TFT LCD Ekranı
Görsel deneyiminizi yükseltin.12.1 inç Yüksek Parlaklık IPS TFT LCD EkranıHem açıklık hem de performans için tasarlanan bu ekran,1000 nit, parlak ortamlarda bile canlı görüntüler sağlar.1024x768 piksel, her detayı hayata kavuşturur ve endüstriyel kontrol, tıbbi cihazlar ve açık hava işaretleri gibi çeşitli uygulamalar için idealdir.
Ana özellikler:
Özellikler:
Ekipmanınızı Yüksek Parlaklığımızla yükseltin.12.1 inç IPS TFT LCD Ekranıİster gelişmiş teşhis araçları geliştiriyorsanız, ister ürün ekranlarınızı geliştirmek istiyorsanız,Bu LCD ekran güvenilirlik ve kalite ihtiyaçlarını karşılar.
Hemen sipariş verin!Projelerinizi kristal gibi açık görseller ve canlı renkler ile bugün hayata geçirin!
Özellikleri
| BİLGİ | İçeriği | Birlik |
| LCD Tipi | TFT / Transmissive / Normalde Siyah | |
| Boyut | 12.1 | İnç |
| Görme açısı | 85/85/85/85 | |
| Ekran Kipi | İsim olarak siyah | |
| LCD (W × H) | 260.48 × 204 × 7.2 | mm |
| Etkin alan (W × H) | 245.76 x 184.32 | mm |
| Nokta Arası (W × H) | 0.08 × 0.08 | mm |
| Nokta sayısı (Piksel) | 1024 (RGB) × 768 | |
| Beyaz nokta (x,y) (C ışığı altında) | X: 0.305, y: 0.347 (Typ.) | |
| Yanıt Zamanı | ≤35 | ms |
| LCD Parlaklığı | 1000 (tipik) | cd/m2 |
| Kontrast oranı | 10001 (Tip.) | |
| Arayüz Tipi | LVDS | |
| Renk Derinliği | 256K / 16.7M | |
| Piksel Düzenlemesi | RGB Çizgi | |
| Yüzey Tedavisi | AG | |
| Çalışma sıcaklığı | -20 ~ 70 | °C |
| Depolama sıcaklığı | -30~80 | °C |
Dış Boyutlar
Mutlak Maksimum Reytingler
| Parametre | SYMBOL | Min. | Max | Birlik |
| Güç kaynağı voltajı | VDD | - 0 oldu.3 | 3.8 | V |
| LED_VCCS | - 0 oldu.3 | 25 | V | |
| Çalışma sıcaklığı | TOP | - 20 | 70 | °C |
| Depolama sıcaklığı | TST | -30 | 80 | °C |
Arka ışık özellikleri
| BİLGİ | SYMBOL | Değerler | Birlik | Not: | ||
| Min. | Tip. | Max. | ||||
| Çıkış Gücü | LED+ | 23 | 24 | 25 | V | LED+ = 24V @8S4P |
| 35 | 36 | 37 | V | LED+ =36V @11S4P | ||
| Çıktı Gücü Akımı | ILED1-~LED4- | 44.55 | 45 | 45.45 | mA |
Toplam 180mA (Tipik) (45mA x) 4 kanalı) |
Optik özellikleri
| BİLGİ | SYM | Durum | Min. | TYP | Max | Birlik | |
|
Görme açısı aralığı |
θ |
️ = 90° | 85 | 89 | - | deg | |
| ️ = 270° | 85 | 89 | - | deg | |||
| ️ = 0° | 85 | 89 | - | deg | |||
| ️ = 180° | 85 | 89 | - | deg | |||
|
Renk Renklilik (CIE1931) |
Beyaz |
x |
X=0, Y=0 R=G=B=255 Gri ölçeği |
- 0 oldu.02 |
0.305 |
+0.02 |
- |
| Y | 0.347 | ||||||
| Merkezi iletim | T% | 5.06 | 5.62 | - | % | ||
| Yanıt Zamanı | Tr+Tf | - | 25 | 35 | ms | ||
| Kontrast oranı | Kr | 700 | 1000 | - | - | ||
| Yanıt Zamanı | Tr+Tf | x=0, Y =0 | - | 25 | 35 | ms | |
Arayüz Pin Tanımı
| Hayır, hayır. | SYMBOL | Açıklama |
| 1 | RX3+ | Farklılık Verisi Girişi, CH3 (pozitif) |
| 2 | RX3- | Farklılık Verisi Girişi, CH3 (Rezimsiz) |
|
3 |
BIST |
Normal çalışma/BIST desen seçimi BIST=0: Normal çalışma BIST=1: BIST modu |
|
4 |
SEL68 |
LVDS 6/8 bit seçim fonksiyonu kontrolü, SEL68=1: LVDS giriş verileri 6 bit SEL68=0: LVDS giriş verileri 8 bit |
| 5 | GND | Toprak |
| 6 | RXC+ | Farklı Saat Girişi (pozitif) |
| 7 | RXC... | Differansiyel Saat Girişi (Rezimsiz) |
| 8 | GND | Toprak |
| 9 | RX2+ | Farklılık Verisi Girişi, CH2 (pozitif) |
| 10 | RX2- | Farklılık Verisi Girişi, CH2 (Rezimsiz) |
| 11 | GND | Toprak |
| 12 | RX1+ | Farklılık Verisi Girişi, CH1 (pozitif) |
| 13 | RX1- | Farklılık Verisi Girişi, CH1 (Rezimsiz) |
| 14 | GND | Toprak |
| 15 | RX0+ | Farklılık Verisi Girişi, CH0 (pozitif) |
| 16 | RX0- | Farklılık Verisi Girişi, CH0 (Negatif) |
|
17 |
reLR |
Sol veya sağ ekran kontrolü LR=1: Sol-->Sağ LR=0: Sağ--> Sol |
|
18 |
ReUD |
Yukarı veya Aşağı gösterim denetimi LR=1: Yukarı-->Yukarı LR=0: Aşağı--> Yukarı |
| 19 | VDD | Güç kaynağı 3.3V |
| 20 | VDD | Güç kaynağı 3.3V |

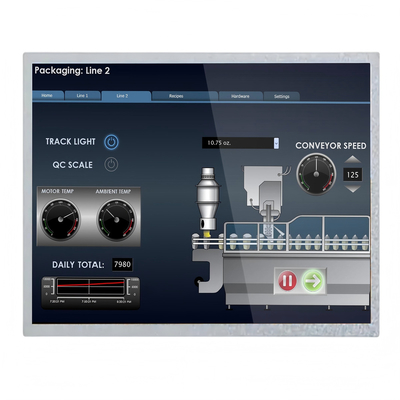

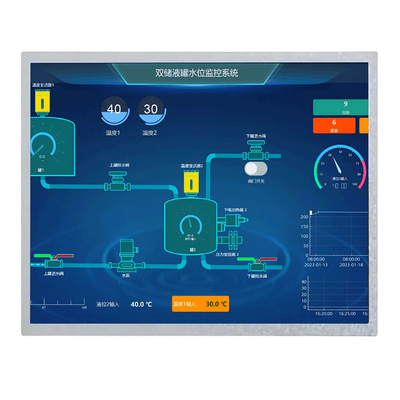

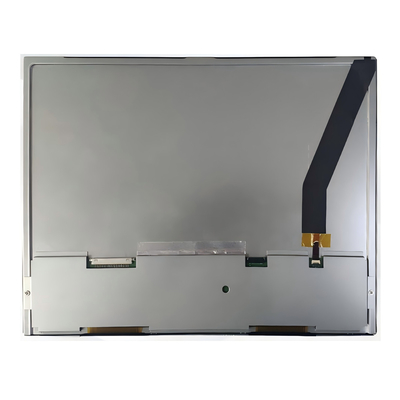

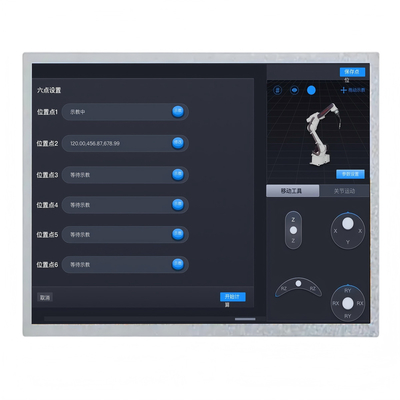

Ürün Görüntüsü
