Ürün ayrıntıları:
|
| Anahtar kelimeler: | 6.86 inç Bar TFT | Karar: | 1280x480 |
|---|---|---|---|
| Arabirim: | MIPI | Sürücü IC: | FL7707 |
| Yüzey Parlaklığı: | 800 cd/m2 | dokunmatik ekran: | Kapasitif dokunmatik ekran |
| Görüntüleme yönü: | IPS, Tüm Görüş Açıları | LED Ömrü: | 40.000 saat |
| Sertifika: | ISO9001:2015 / ISO14000:2015 | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 1280*480 Nokta TFT LCD Ekranı,800 nit yüksek parlaklık LCD ekranı,6.86 inçlik TFT LCD ekranı |
||
Veri Sayfası İndir
FL7707N_DS_V0.2_20230324_Müşteri.pdf
Bu madde hakkında.SFTO686XC-7108BCT
Saef Technology Ltd'nin 6.86 inçlik IPS TFT LCD ekranı, net ve hassas bir görüntü gösterimi sağlayan 1280x480 yüksek çözünürlüğe sahiptir.800 nit yüksek parlaklığı, çeşitli ışık koşullarında mükemmel görünürlüğü sağlarEkran, MIPI arayüzünü benimsiyor, hızlı veri aktarımını destekliyor ve kapasitif dokunmatik ekran (CTP) ile donatılmıştır.Duyarlı dokunma tepkisi ve çoklu dokunma fonksiyonu sağlar.
Ana özellikler:
Teknik özellikler:
Uygulama senaryoları:
Özel hizmetler:
Bu yüksek parlaklık 800 nit 6.86 inç IPS TFT LCD ekranMükemmel ekran performansı ve esnek arayüz seçenekleri nedeniyle çeşitli uygulamalar için ideal bir seçimdir.
Özellikleri
| Ürün | İçeriği | Birim |
| LCD Tipi | TFT | - |
| Renk göster | 16M | |
| Görme Yönü | Hepsi | Saat |
| Çalışma sıcaklığı | -20~+70 | °C |
| Depolama sıcaklığı | -30~+80 | °C |
| Modül boyutu | 66.6*181.0*6.9 | mm |
| Etkin Alan ((W × H) | 60.19 çarpı 160.51 | mm |
| Nokta sayısı | 1280×RGB×480 | noktalar |
| Güç kaynağı voltajı | 3.3 | V |
| Arka ışık | 12 LED (beyaz) | pcs |
| Parlaklık ((LCM) | 800 | cd/m2 |
| Veri aktarımı | MIPI | - |
| LCM Bağlantı Tipi |
AFC30-S40FCC-00 |
0.5PITCH 40 pin |
| Sürücü IC | FL7707 | |
| CTP IC | GT911 |
Mekanik çizim
Pin Açıklaması
| Pin No. | Simge | Görev |
| 1 | GND | Toprak |
| 2 | D0P | MIPI Veri şeridi 0 girişi (pozitif) |
| 3 | D0N | MIPI Veri şeridi 0 girişi (negatif) |
| 4 | GND | Toprak |
| 5 | D1P | MIPI Veri şeridi1 giriş (pozitif) |
| 6 | D1N | MIPI Veri şeridi1 giriş (negatif) |
| 7 | GND | Toprak |
| 8 | CLKP | MIPI CLK girişi (pozitif) |
| 9 | CLKN | MIPI CLK girişi (negatif) |
| 10 | GND | Toprak |
| 11 | D2P | MIPI Veri şeridi2 girişi ((pozitif) |
| 12 | D2N | MIPI Veri şeridi2 girişi (negatif) |
| 13 | GND | Toprak |
| 14 | D3P | MIPI Veriler yol 3 girişi (pozitif) |
| 15 | D3N | MIPI Veri yolu 3 giriş (negatif) |
| 16-17 | GND | Toprak |
| 18-19 | VCC-1V8 | IO Güç kaynağı (1,65V~3,6V) |
| 20 | REFCLK/NC | NC |
| 21 | SDA/NC | NC |
| 22 | SCL/NC | NC |
| 23 | BIST/NC | NC |
| 24 | RSTB | Global sıfırlama düğmesi. sıfırlama durumuna girmek için aktif düşük. istikrar için bir RC sıfırlama devresine bağlanmayı öneririm. normalde yüksek çek. |
| 25 | STBYB | NC |
| 26 | AVDD/NC | NC |
| 27 | GND | Toprak |
| 28-29 | K | Arka ışık LED Yer |
| 30 | GND | Toprak |
| 31 | VGL/NC | NC |
| 32-33 | GND | Toprak |
| 34 | VGH/NC | NC |
| 35-36 | A | Arka ışık LED Gücü |
| 38-39 | VDD-3V3 | Güç kaynağı ((3.3 ~ 3.6V) |
| 40 | VCOM/NC | NC |
Mutlak Maksimum Reytingler
| Parametreler | Simge | Durum | Min. | Tip | En fazla. | Birim |
| Güç kaynağı | VDD | Ta=25°C | - | 3.3 | - | V |
| Güç kaynağı voltajı üzerine kapı | VGH | - | 15 | - | V | |
| Geçit kapalı güç kaynağı voltajı | VGL | - | - 11 | - | V |
Elektriksel özellikler ((Vss=0V,Ta=25°C)
| Parametreler | Simge | Durum | Min. | Tip | En fazla. | Birim | |
| Güç kaynağı | VDD | Ta=25°C | - | 3.3 | 3.6 | V | |
| Güç kaynağı | IOVCC | Ta=25°C | - | 1.8 | - | V | |
| Giriş voltajı | - Hayır. | HIV | VIOVCC=1.8V | 0.8VIOVCC | - | VIOVCC | V |
| ¢L ¢ | VIL | VIOVCC=1.8V | 0 | - | 0.2VIOVCC | V | |
LED arka ışıklandırma özellikleri ((VSS=0V,Ta=25°C)
| Ürün | Simge | Durum | Min. | Tip | En fazla. | Birim | |
| Besleme voltajı | - | - | - | 9.6 | - | V | |
| Besleme akımı | Eğer | - | - | 240 | - | mA | |
| İleri akım | Normal. | Ipn | 3 çipli x 4 seri | - | - | mA | |
| Karanlık | Ipd | - | - | - | |||
| LED LIFE | - | - | 40000 | - | - | Saatler. | |

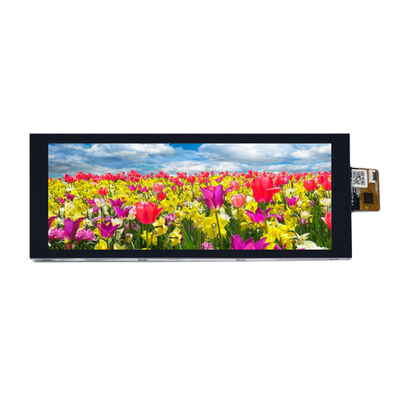

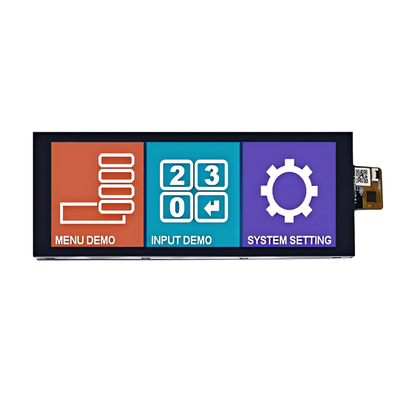

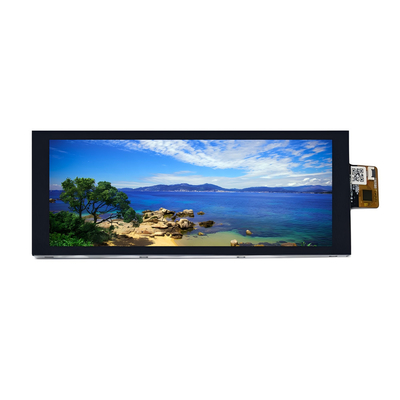

Ürün Görüntüsü
