Ürün ayrıntıları:
|
| Ürün: | 7 inçlik TFT LCD ekranı | Karar: | 1024 x RGB x 600 |
|---|---|---|---|
| Arabirim: | RGB | dokunmatik ekran arayüzü: | I2C |
| Yüzey Parlaklığı: | 1000 cd/m2(nit) | Çalışma sıcaklığı.: | -30°C - +75°C |
| saklama derecesi.: | -30℃ ila +80℃ | PIN numarası: | 50 pin. |
| Görüntüleme yönü: | IPS, Tüm Görüş Açıları | Etkin Alan: | 154,21(Y)x85,92(D) (mm) |
| dokunmatik ekran: | CTP Opsiyonel | Yüzey Tedavisi: | Sert kaplama(3H) |
| Renkleri Göster: | 16,7 milyon | Bağlantı: | ZIF |
| Sertifika: | ISO9001:2015 / ISO1400:2015 | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 7 inç yüksek parlaklıklı TFT,1024*600 TFT LCD ekranı,1000 nitlik TFT LCD ekranı |
||

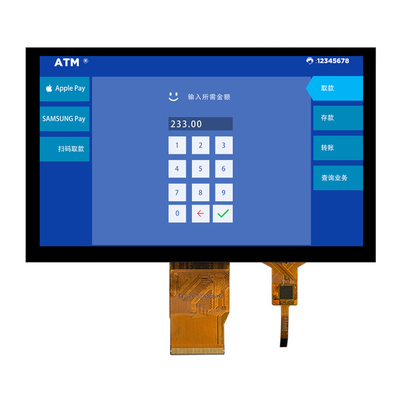

Bu ürün hakkında SFTO700XC-7026ACT2, Yüksek Parlaklık 1000 nit 7 inç IPS TFT LCD Ekranı
Projelerinizi Yüksek Parlaklık 1000 nit 7 inç IPS TFT LCD Ekranımızla yükseltin.Bu ekran kristal gibi net görüntüler ve canlı renkler sunmak için tasarlanmıştır, endüstriyel makineler, el cihazları, açık hava ekranları ve daha fazlası gibi çeşitli uygulamalar için idealdir.
Ana özellikler:
Neden bizim 7 inç IPS TFT LCD ekranımızı seçtiniz?
Bu ekran dayanıklılık ve performans için tasarlanmıştır, zorlu ortamlarda uzun süreli kullanımı sağlar.Yüksek parlaklık ve kalitelilik ekranımızı ideal bir seçim haline getiriyor.
Özellikler:
Ürününüzün işlevselliğini ve estetikini Yüksek Parlaklıklı 7 Inç IPS TFT LCD Ekranımızla geliştirin.Şimdi sipariş verin ve bir sonraki projenizdeki olağanüstü görsel performansı sunmak için ilk adımı atın.!
Ürün Özellikleri
| Özellik | Özellikler |
| LCD tipi | 7.0 inç |
| Karar (H*V) | 1024 ((RGB) ×600 |
| Teknoloji Türü | a-Si TFT |
| Piksel Yapılandırması | RGB Dikey Çizgi |
| Ekran Kipi | Normalde siyah. |
| Yüzey Tedavisi | Parlama |
| Görme Yönü | Hepsi. |
| Gri ölçekli ters yön | - Hayır. |
| ÇizelgeBölümleri (W x H x T) (mm) | 218.42 çarpı 146.9 çarpı 9.55 |
| Etkin Alan ((mm) | 154.21 çarpı 85.92 |
| Dokunma ekranı ile / dokunma ekranı olmadan | CTP ile |
| Eşleşme Bağlantı Tipi | 50PIN 0.5PITCH |
| Arka ışık tipi | LED |
| Arayüz | RGB |
| Renk sayısı | 16.7M |
| Sürücü IC | HX8282A11 HX8696A01 |
| CTP IC | GT911 |
| CTP yapısı | G+G |
| CTP arayüzü | I2C |
LCD Dış Boyutları
CTP Dış Boyutlar
Arayüz Pin Tanımı
| Hayır, hayır. | PIN Adı | Açıklama |
| 1 | LED-A1 | LED arka ışık anodu için güç voltajı |
| 2 | LED-A2 | LED arka ışık anodu için güç voltajı |
| 3 | LED-K1 | LED arka ışık katodu için güç voltajı |
| 4 | LED-K1 | LED arka ışık katodu için güç voltajı |
| 5 | GND | Güç zemini |
| 6 | VCOM | VCOM voltajı |
| 7 | DVDD | Dijital devreler için güç |
| 8 | Mod | DE veya HV mod kontrolü.H:DE mod.L:HSD/VSD |
| 9 | DE | Veri etkinleştir |
| 10 | VS | Vsync sinyal girişi |
| 11 | HS | Hsync sinyal girişi |
| 12 | B7 | Mavi Veri Sinyalı (MSB) |
| 13 | B6 | Mavi veri sinyali |
| 14 | B5 | Mavi veri sinyali |
| 15 | B4 | Mavi veri sinyali |
| 16 | B3 | Mavi veri sinyali |
| 17 | B2 | Mavi veri sinyali |
| 18 | B1 | Mavi veri sinyali |
| 19 | B0 | Mavi Veri Sinyalı (LSB) |
| 20 | G7 | GREEN Veri Sinyalı (MSB) |
| 21 | G6 | Yeşil veri sinyali |
| 22 | G5 | Yeşil veri sinyali |
| 23 | G4 | Yeşil veri sinyali |
| 24 | G3 | Yeşil veri sinyali |
| 25 | G2 | Yeşil veri sinyali |
| 26 | G1 | Yeşil veri sinyali |
| 27 | G0 | GREEN Veri Sinyalı (GSB) |
| 28 | R7 | Kırmızı Veri Sinyalı (MSB) |
| 29 | R6 | Kırmızı veri sinyali |
| 30 | R5 | Kırmızı veri sinyali |
| 31 | R4 | Kırmızı veri sinyali |
| 32 | R3 | Kırmızı veri sinyali |
| 33 | R2 | Kırmızı veri sinyali |
| 34 | R1 | Kırmızı veri sinyali |
| 35 | R0 | Kırmızı Veri Sinyalı (RSB) |
| 36 | GND | Güç zemini |
| 37 | DCLK | DÖT SAAT |
| 38 | GND | Güç zemini |
| 39 | L/R | Sol veya sağ tarama yönünü seçin. |
| 40 | U/D | Yukarı veya aşağı tarama yönünü seçin. |
| 41 | VGH | Kapı AŞKİ Voltaj |
| 42 | VGL | Kapı OFF Voltajı |
| 43 | AVDD | Analog devre için güç voltajı. |
| 44 | Dönüştür | Küresel sıfırlama çubuğu |
| 45 | NC | Bağlantı yok. |
| 46 | VCOM | VCOM voltajı |
|
47 |
DITHB |
Dithering fonksiyonu.H:6 bit çözünürlük ((En son 2 bit giriş verisi Kısaltılmış) L:8bit çözünürlük (öntanımlı ayar) |
| 48 | GND | Güç zemini |
| 49 | NC | Bağlantı yok. |
| 50 | NC | Bağlantı yok. |
Elektriksel Özellikler
| Ürün | Simge | Min. | Türü | En fazla. | Birim |
Test Durum |
|
Güç voltajı |
DVDD | 3.0 | 3.3 | 3.6 | V | - |
| AVDD | 9.4 | 9.6 | 9.8 | V | ||
| VGH | 17 | 18 | 18.5 | V | ||
| VGL | - 7 | -6 | - Beş.5 | V | ||
| Giriş sinyali voltajı | VCOM | 3.1 | 3.3 | 3.5 | V | |
| Giriş mantığı yüksek voltaj | HIV | 0.7DVD D | - | DVDD | V | |
| Giriş mantığı düşük voltaj | VIL | 0 | 0.3DVDD | V | ||
|
Sürücü için akım |
IGH | - | 0.2 | 1 | mA | VGH= 16.0V |
| IGL | - | 0.2 | 1 | mA | VGL=7.0V | |
| IDVDD | - | 4.0 | 1 | mA | DVDD=3.3V | |
| IAVDD | - | 20 | 50 | mA | AVDD=10.4V |
Arka ışık spesifikasyonu
| Ürün | Simge | Min. | Tip | En fazla. | Birim |
| İleri Akım | Eğer | - Hayır. | 320 | - | mA |
| İleri Voltaj | VF | 16.8 | 19.2 | 21 | V |
| Yaşam süresi | 40000 | 50000 | H |
Optik özellikleri
| Ürün | Simge | Durum | Min. | Tip | En fazla. | Birim |
|
Görüş açıları |
θT |
CR≥10 |
- | 80 | - |
Derece |
| θ B | - | 80 | - | |||
| θ L | - | 80 | - | |||
| θ R | - | 80 | - | |||
| Kontrast oranı | CR | θ=0° | 700 | 800 |
- |
- |
| Yanıt Zamanı | TON | 25°C |
- |
30 | 40 |
ms |
| TOFF | ||||||
| Tekdüzelik | U |
- |
70 | 80 |
- |
% |
| NTSC |
- |
- |
- |
70 |
- |
% |
| Parlaklık | L |
- |
1000 |
- |
cd/m2 |

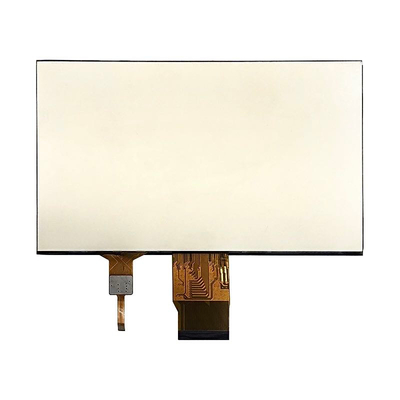

Ürün Görüntüsü
