Ürün ayrıntıları:
|
| Ürün: | 10,4 inç TFT LCD ekran | Karar: | 1024*600 nokta |
|---|---|---|---|
| Arabirim: | LVDS | Yüzey Parlaklığı: | 800 cd/m2 ((nits) |
| Görüntüleme yönü: | IPS, Tüm Görüş Açıları | Çalışma sıcaklığı: | -20°C ila +70°C |
| saklama derecesi.: | -30°C ila +80°C | Bağlantı: | ZIF FPC |
| LED Ömrü: | 40.000 saat | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | LVDS Arayüzü Yüksek Parlaklıklı TFT,800 Nits TFT LCD Ekranı,10 |
||
Bu madde hakkında: SFTO1040YX-7241AN
Göz kamaştırıcı görsel deneyimleYüksek Parlaklık 10.4 Inç IPS TFT LCD EkranıFarklı uygulamalarda olağanüstü performans sağlamak için tasarlanmıştır.800 nit, bu LCD ekran, açık ve canlı görüntüler sağlar ve hem iç hem de dış mekanlar için uygundur.
Parlaklık:Parlaklık derecesi:800 nitBu ekran, görüntü kalitesini tehlikeye atmadan mükemmel bir görünürlük sağlayarak parlak koşullarda mükemmeldir.
Yüksek Kaliteli IPS Teknolojisi:Uçak içi geçiş (IPS) teknolojisi, geniş görüntüleme açıları ve doğru renk üretimi sunarak, herhangi bir açıdan tutarlı ve canlı bir görsel deneyim sağlar.
Karar:Ekranın çözünürlüğü1024x768 piksel, keskin ve ayrıntılı görüntüler sağlar, endüstriyel uygulamalar, tıbbi cihazlar ve etkileşimli kiosklar için mükemmeldir.
LVDS arayüzü:DonanımDüşük Voltajlı Farklı İşaretleme (LVDS) arayüzü, bu ekran, çeşitli cihazlar ve sistemlerle entegre edilmesini kolaylaştıran hızlı ve verimli veri aktarımını sağlar.
Bu10.4 inç IPS TFT LCD ekranıBir dizi uygulama için idealdir, şunları içermektedir:
Yüksek parlaklık, mükemmel renk doğruluğu ve çok yönlü bağlantı seçeneklerini birleştirenYüksek Parlaklık 10.4 Inç IPS TFT LCD Ekranıendüstriyel, tıbbi veya tüketici uygulamaları için tasarlıyor olsanız,Bu ekran ihtiyacınız olan performansı sunuyor..
Yüksek Parlaklıklı 10.4 Inç IPS TFT LCD Ekran ile bugün ekran çözümlerinizi yükseltin ve tüm görsel uygulamalarınızda daha iyi görünürlük ve netlik tadını çıkarın!
Ürün Özellikleri
| Ürün | Özellikleri |
| Panel Boyutu | 10.4 |
| Piksel sayısı | 1024×RGB (3) ×768 |
| Etkin Alan | 211.2 ((H) x 158.48 ((V)(mm) |
| Pixel Pitch | 0.20625 ((H) × 0.20625 ((V) x RGB (mm) |
| Çizelge Boyutu | 225.8 ((W) × 174.3 ((H) × 5.6 ((D)(mm) |
| Renk Sayısı | 16.7M |
| Ekran Kipi | Normalde siyah olan şanzıman modu |
| Görme Yönü | Tam görüntüleme |
| Görüntüleme Biçimi | RGB dikey şeridi |
| Yüzey Tedavisi | Parlama karşıtı |
| Arayüz | LVDS |
| Arka ışık | Beyaz LED |
| Çalışma sıcaklığı | -20~+70°C |
| Depolama sıcaklığı | -30~80°C |
Dış Boyut
Maksimum mutlak derecelendirme
| Ürün | Simge | - Min. | - Max. - Hayır. | Birim |
| Dijital Güçlendirme Voltajı | VDD | - 0 oldu.3 | 5.0 | V |
| Arka ışık Gücü | V | - 0 oldu.3 | 28 | V |
LCD çalışma koşulları
| Parametreler | Simge | - Min. | Tipik. | - Max. - Hayır. | Birim |
| Dijital güç kaynağı voltajı | VDD | 2.8 | 3.3 | 3.6 | V |
| Güç akımı | IDD | - Hayır. | 0.3 | - Hayır. | A |
| VDD | PDD | 1.0 | W | ||
| Girme akımı | IRUSH | 2.0 | A | ||
| Arka ışık Powe | V | 8.2 | 9.6 | 10.5 | V |
Arayüz Pin Tanımı
| - Hayır, hayır. | Simge | Görev |
| 1 | NC | Bağlantı yok. |
| 2 | GND | Toprak |
| 3 | RIN3+ | LVDS Sinyalı ((+) -kanal 3 |
| 4 | RIN3- | LVDS Sinyal (((-) -kanal 3 |
| 5 | GND | Toprak |
| 6 | RXCLK+ | LVDS Saat Sinyalı ((+) |
| 7 | RXCLK- | LVDS Saat Sinyalı (((-) |
| 8 | GND | Toprak |
| 9 | RIN2+ | LVDS Sinyalı ((+) -kanal 2 |
| 10 | RIN2- | LVDS Sinyal ((-) -kanal 2 |
| 11 | GND | Toprak |
| 12 | RIN1+ | LVDS Sinyalı ((+) -kanal 1 |
| 13 | RIN1- | LVDS Sinyal (((-) -kanal 1 |
| 14 | GND | Toprak |
| 15 | RIN0+ | LVDS Sinyalı ((+) -kanal 0 |
| 16 | RIN0- | LVDS Sinyal (((-) kanalı 0 |
| 17 | GND | Toprak |
| 18 | NC | Bağlantı yok. |
| 19 | GND | Toprak |
| 20 | SEL6/8 | SELB= ¥0 ¥ 8Bit SELB= ¥1 ¥ 6Bit |
| 21 | NC | Bağlantı yok. |
| 22 | NC | Bağlantı yok. |
| 23 | NC | Bağlantı yok. |
| 24 | Dönüş | Geri panel fonksiyonu |
| 25 | GND | Toprak |
| 26 | GND | Toprak |
| 27 | GND | Toprak |
| 28 | VCC | Güç Dijital devre için voltaj 3.3V |
| 29 | VCC | Güç Dijital devre için voltaj 3.3V |
| 30 | VCC | Güç Dijital devre için voltaj 3.3V |
Optik özellikleri
| Ürün | Simge | - Min. | Tipik. | - Max. - Hayır. | Birim | |
| Kontrast oranı | CR | - | 700 | - | ||
|
Parlaklık (ortada) |
L |
750 |
800 |
- |
cd/m2 |
|
| Işık toleransı | LU | 70 | 75 | % | ||
| Yanıt Zamanı | Yükseliş + Düşüş | - | 30 | 35 | ms | |
|
Görme açısı K=Kontras oranı>10 |
Yatay |
θx+ | 80 | 85 | - |
derecesi |
| θx- | 80 | 85 | - | |||
|
Dikey |
θy+ | 80 | 85 | - | ||
| θy- | 80 | 85 | - | |||
|
Renk Kromatikliği (CIE1931) |
Kırmızı |
x |
Tip-0.05 |
0.617 |
+ 0 yaz.05 |
|
| Y | 0.327 | |||||
|
Yeşil |
x | 0.332 | ||||
| Y | 0.600 | |||||
|
Mavi |
x | 0.146 | ||||
| Y | 0.056 | |||||
|
Beyaz |
x | 0.299 | ||||
| Y | 0.351 | |||||
| Renk gamı (NTSC oranı) |
70 |
% |
||||
Arka ışık özellikleri
| Ürün | Simge | - Min. | Tipik. | - Max. - Hayır. | Birim | Not: |
| LED akımı | İLED | 120 | mA | Toplam LED | ||
| İleri voltaj | VF | 30.6 | V | IF=120mA | ||
| Ters akım | IR | 50 | μA | VR=3.3 V, 1LED | ||
| Güç dağılımı | Pd | 3960 | mW | Toplam LED | ||
| En yüksek ileri akım | IFP | 30 | mA | 1LED | ||
| Ters Voltaj | VR | 3.3 | V | 1LED | ||

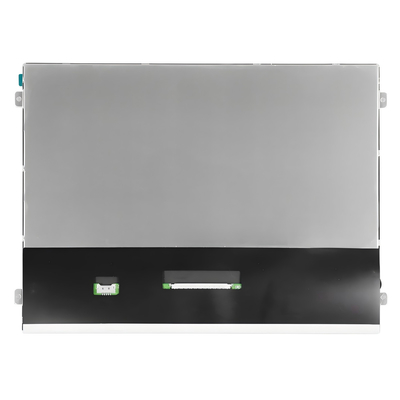

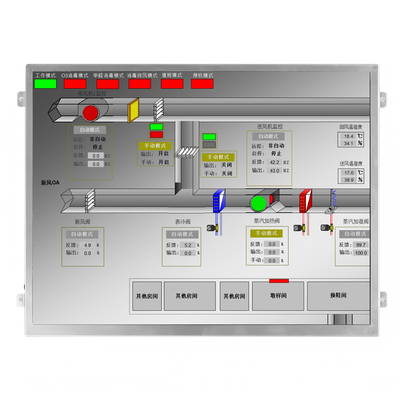

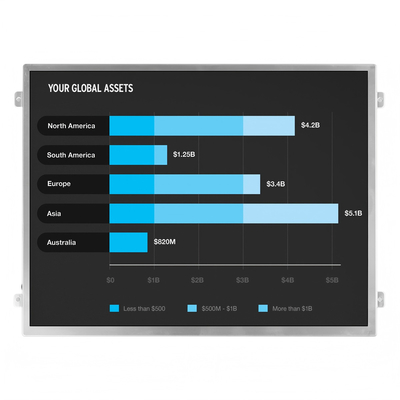

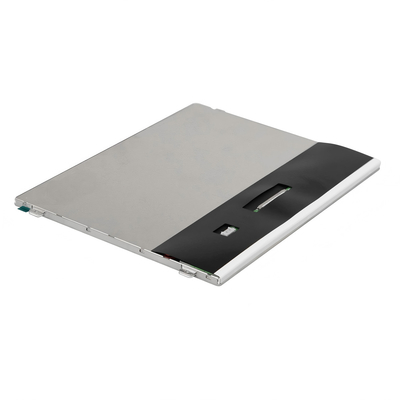

Ürün Görüntüsü
